Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0601120508 ( GBM16-2RE )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Bosch 0601120508 ( GBM16-2RE )

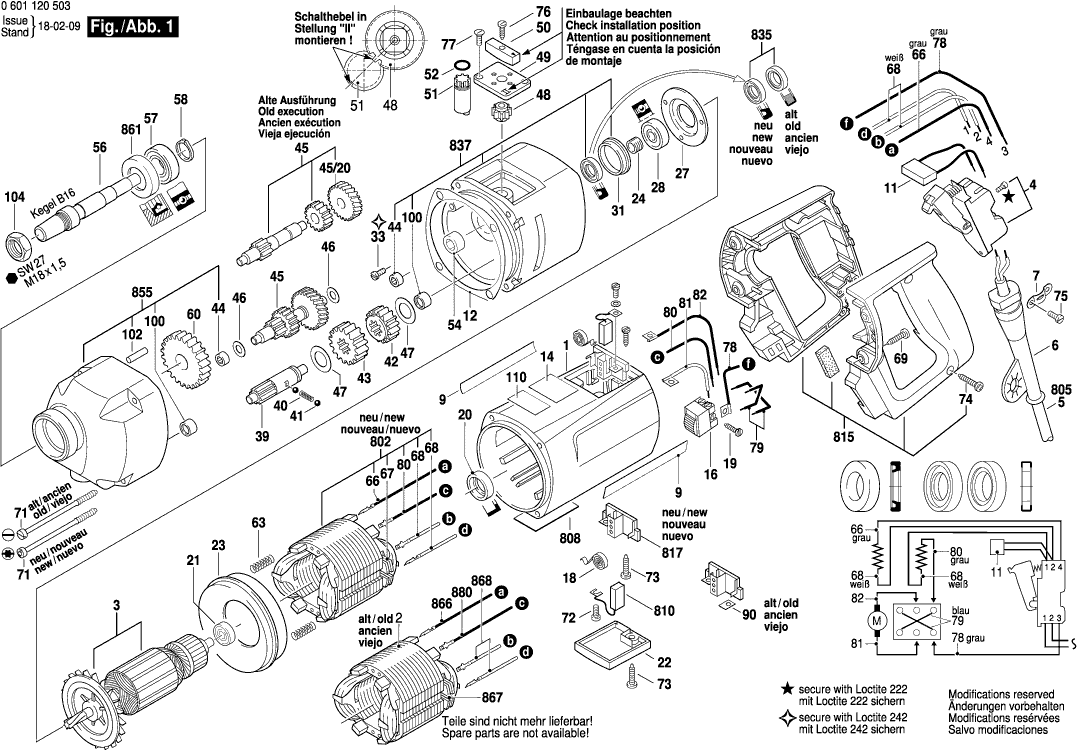

Dessins techniques 1
Cliquez pour agrandir

Dessins techniques 2
Cliquez pour agrandir

Liste de pièces de rechange des Bosch 0601120508 ( GBM16-2RE )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA
Carter De Moteur BLEU
1 3605108092 23.75 28.50
Induit
3 1619P13609 36.85 44.22
Commutateur
4 1607200075 67.25 80.70
Manchon Ø7,9-Ø12,0x120 MM
6 1600703022 2.24 2.69
Collier De Fixation
7 1601302014 1.18 1.42
Plaque De Marque
9 3601110514 1.94 2.33
Plus disponible, pas de remplacement
11 1607328028
Joint-Plaque
12 1601015013 1.18 1.42
Commutateur
16 3607200000 15.71 18.85
Ressort Spiral
18 1604652006 1.18 1.42
Vis à Tôle DIN 7971-BZ2,9x13
19 2910211006 0.83 1.00
Bague Intermediaire
20 1600502011 1.94 2.33
Roulement A Billes 7x19x6
21 2600905032 4.10 4.92
Couvercle BLEU
22 3605500063 3.31 3.97
Deflecteur D’air
23 1600502019 2.71 3.25
Bague Intermediaire
24 1600300090 2.71 3.25
Flasque De Palier
27 3605500034 5.33 6.40
Roulement A Billes Rigide 9x26x8
28 3600905131 8.45 10.14
Bague Intermediaire
31 1600221003 1.18 1.42
Vis à tête cylindrique DIN 84-AM4x8-8.8
33 2910021118 0.83 1.00
Arbre Dentele Z=17
39 1606309063 40.61 48.73
Ressort De Compression
40 1604611022 1.18 1.42
Bille DIN 5401-5 G28
41 1903230009 0.83 1.00
Roue Cylindrique Z=32
42 1606317074 26.84 32.21
Roue Cylindrique Z=43
43 1606317082 33.45 40.14
Douille à aiguilles
44 1600910013 4.70 5.64
Arbre Formant Pignon Z=14/24/33
45 1606309065 81.47 97.76
Roue Cylindrique Z=33
45/20 1606320077 20.42 24.50
Rondelle De Compensation 0,5 MM ÉPAIS
46 1600100631 1.18 1.42
Rondelle De Compensation 0,6 MM ÉPAIS
47 1600101647 1.70 2.04
Arbre De Commande Z=20
48 1606325025 2.24 2.69
Plaquette Crantee
49 1601038025 1.18 1.42
Levier De Commande
50 1602026044 5.83 7.00
Arbre De Commande Z=10
51 1606325027 6.54 7.85
Joint torique 8x2,5 MM
52 1900210105 1.18 1.42
Roulement A Aiguilles Ø14 MM
54 2600910001 3.31 3.97
Broche De Percage B16
56 3603523016 44.82 53.78
Roulement A Billes Rigide 15x32x9
57 1900905162 13.93 16.72
Etrier D’arret DIN 471-15x1-FSt
58 2916650006 1.18 1.42
Roue Cylindrique Z=41
60 1606317080 23.75 28.50
Ressort De Compression
63 1604613006 1.18 1.42
Cable De Connexion L=375 MM
66 3604438027 7.58 9.10
Passe-Cables
67 3601025003 1.18 1.42
Cable De Connexion L=360 MM BLANC
68 3604460027 5.33 6.40
Vis A Tete Bombee Torx
69 2914201527 1.70 2.04
Vis A Tete Bombee
71 3603435042 1.18 1.42
Vis à tête cylindrique DIN 84-AM4x8-8.8
72 2910021118 0.83 1.00
Vis à Tôle DIN 7971-ST3,9x16-F
73 2910211019 0.83 1.00
Vis A Tete Bombee Torx
74 2914201507 0.83 1.00
Vis à Tôle DIN 7971-ST3,9x13-F
75 2910211018 0.83 1.00
Vis à Tôle DIN 7971-ST3,9x16-F
76 2910211019 0.83 1.00
Vis à tête fraisée DIN 63-AM4x10-5.8
77 2910501120 0.83 1.00
Cable De Connexion L=330 MM BLANC
78 1604412053 4.10 4.92
Cable De Connexion L=60 MM BLEU
79 3604412002 5.83 7.00
Cable De Connexion L=230 MM GRIS
80 3604438022 6.54 7.85
Filtre D’antiparasitage L=100MM BLANC
81 3604503008 6.54 7.85
Filtre D’antiparasitage L=160MM BLEU
82 3604503007 7.58 9.10
Frein D’ecrou
90 1601030022 1.18 1.42
Coussinet
100 3600328033 5.83 7.00
Goupille Cylindrique 5 H 8x18 DIN 7
102 2917500121 0.83 1.00
Mandrin
103 3608571003 73.72 88.46
Cle De Mandrin
103/1 3607950018 7.58 9.10
Ecrou Hex M 18x1,5 MM, SW27
104 2915031057 0.83 1.00
Poignee Auxiliaire Ø43 MM
650 3602025021 36.85 44.22
Poignee Auxiliaire Ø 66 MM
650/1 1612025022 0.83 1.00
Support De Fixation
650/2 1618040077 13.93 16.72
Tige Filetée M8
650/3 1613521001 3.31 3.97
Collier De Serrage Ø43 MM
650/4 3601038048 13.93 16.72
Goupille Cylindrique
650/5 1613100012 1.94 2.33
Manche
650/8 3602025022 13.93 16.72
Butee De Profondeur SW 6x330 MM
652 1613001008 6.54 7.85
Épanouissement Polaire 230V
802 3604220118 67.25 80.70
Câble d alimentation
805 1607000391 13.93 16.72
Plaque signalétique
808 160111A3H3 1.94 2.33
Jeu De Balais
810 3607014012 20.42 24.50
Poignee
815 3605133015 18.19 21.83
Porte-Balais
817 3604336012 4.70 5.64
Bague D’etancheite
835 3600290070 9.53 11.44
Palier Intermédiaire
837 3607030437 91.56 109.87
Palier De La Broche M14
855 1605806368 73.72 88.46
Segment de retenue
861 3607030355 13.93 16.72
Cable De Connexion L=345 MM GRIS
866 1604438013 5.83 7.00
Passe-Cables
867 1601025001 1.10 1.32
Cable De Connexion L=330 MM BLANC
868 1604438012 5.83 7.00
Cable De Connexion L=200 MM GRIS
880 3604460010 2.24 2.69
