Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0601119150 ( GBM13 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Bosch 0601119150 ( GBM13 )

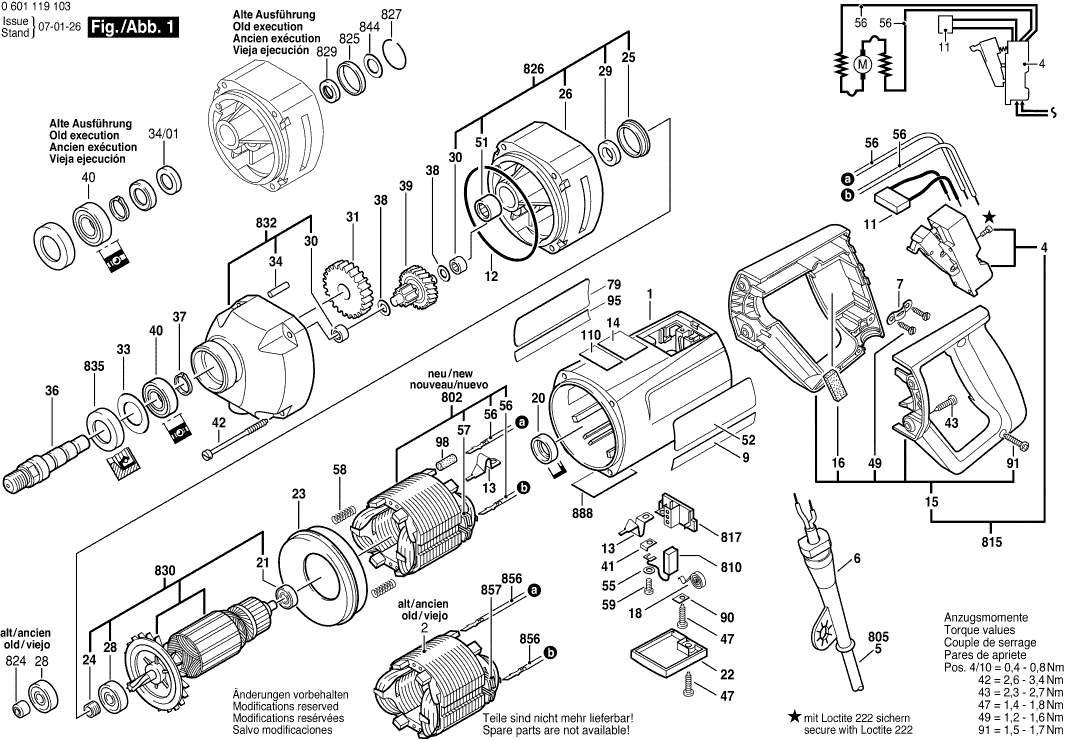

Dessins techniques 1
Cliquez pour agrandir

Dessins techniques 2
Cliquez pour agrandir

Liste de pièces de rechange des Bosch 0601119150 ( GBM13 )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Carter De Moteur BLEU
1 3605108145 23.75 28.50

Commutateur
4 1607200037 40.61 48.73

Commutateur
4 1607200078 36.85 44.22

Câble d'alimentation BR 220V 2,65m 2 x 1,0mm H07
5 1614460091 13.93 16.72

Manchon Ø7,9-Ø12,0x120 MM
6 1600703022 2.24 2.69

Collier De Fixation
7 1601302014 1.18 1.42

Filtre D’antiparasitage
11 1607328028 4.10 4.92

Joint torique 66,0x3,0 MM
12 1600210005 2.24 2.69

Fiche Plate
13 1604477001 1.18 1.42

Plus disponible, pas de remplacement
15 3605133019

Plaque Isolante 20x20x50 MM
16 1602381006 1.18 1.42

Ressort Spiral
18 1604652006 1.18 1.42

Bague Intermediaire
20 1600502011 1.94 2.33

Roulement A Billes 7x19x6
21 2600905032 4.10 4.92

Couvercle BLEU
22 3605500063 3.31 3.97

Deflecteur D’air
23 1600502019 2.71 3.25

Bague Intermediaire
24 1600300090 2.71 3.25

Bague Intermediaire
25 1600221003 1.18 1.42

Carter Intermediaire
26 3607031162 81.47 97.76

Roulement A Billes Rigide 9x26x8
28 3600905131 8.45 10.14

Bague D’etancheite
29 1600290016 1.94 2.33

Douille à aiguilles
30 1600910013 4.70 5.64

Roue Cylindrique Z=50
31 1606317078 26.84 32.21

Rondelle De Compensation 0,5 MM ÉPAIS
33 1600102003 1.18 1.42

Goupille Cylindrique 5 H 8x18 DIN 7
34 2917500121 0.83 1.00

Broche De Percage
36 3603523053 36.85 44.22

Etrier D’arret DIN 471-15x1-FSt
37 2916650006 1.18 1.42

Rondelle De Compensation 0,5 MM ÉPAIS
38 1600100631 1.18 1.42

Arbre Avec Roue Engrenage Z=9/33
39 1606328103 44.82 53.78

Roulement A Billes Rigide 15x32x9
40 1900905162 13.93 16.72

Vis à Tôle ST-4,8x57,5-TORX,T20
42 1613435009 1.18 1.42

Vis A Tete Bombee Torx
43 2914201527 1.70 2.04

Vis à Tôle DIN 7971-ST3,9x16-F
47 2910211019 0.83 1.00

Vis à Tôle DIN 7971-ST3,9x13-F
49 2910211018 0.83 1.00

Cable De Connexion L=360 MM BLANC
56 3604460027 5.33 6.40

Passe-Cables
57 3601025003 1.18 1.42

Ressort De Compression
58 1604613006 1.18 1.42

Vis à tête cylindrique DIN 84-AM4x8-8.8
59 2910021118 0.83 1.00

Etiquette Adhesive
79 3601110359 2.24 2.69

Frein D’ecrou
90 1601030022 1.18 1.42

Vis A Tete Bombee Torx
91 2914201507 0.83 1.00

Etiquette Adhesive
95 3601110072 1.18 1.42

Poignee Auxiliaire Ø43 MM
650 3602025021 36.85 44.22

Poignee Auxiliaire
650/1 160202509Z 12.41 14.89

Poignee Auxiliaire M10
650/1 16020250A1 11.88 14.26

Support De Fixation
650/2 1618040077 13.93 16.72

Tige Filetée M8
650/3 1613521001 3.31 3.97

Collier De Serrage Ø43 MM
650/4 3601038048 13.93 16.72

Goupille Cylindrique
650/5 1613100012 1.94 2.33

Manche
650/8 3602025022 13.93 16.72

Snelspanboorhouder 1-13 1/2
651 1608572017 78.98 94.78

Butee De Profondeur SW 6x330 MM
652 1613001008 6.54 7.85

Épanouissement Polaire 230-240V
802 3604220109 60.65 72.78

Jeu De Balais
810 1607014126 12.41 14.89

Plus disponible, pas de remplacement
815 3605133025

Porte-Balais
817 1604336017 5.83 7.00

Bague Intermediaire
824 1600300089 4.10 4.92

Bague Intermediaire
825 1600206026 1.18 1.42

Anneau élastique DIN 9045 - Ø 30MM
827 2916600016 1.18 1.42

Bague D’etancheite
829 1600290012 2.24 2.69

Induit 230V
830 1604010272 168.86 202.63

Boitier De Broche
832 3605806146 60.65 72.78

Segment de retenue
835 3607030355 13.93 16.72

Rondelle D’appui
844 1600102680 1.18 1.42

Cable De Connexion L=330 MM BLANC
856 1604438012 5.83 7.00

Passe-Cables
857 1601025001 1.10 1.32

Plaque signalétique
888 160111A3H3 1.94 2.33
