Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0601049603 ( GBM13HRE )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

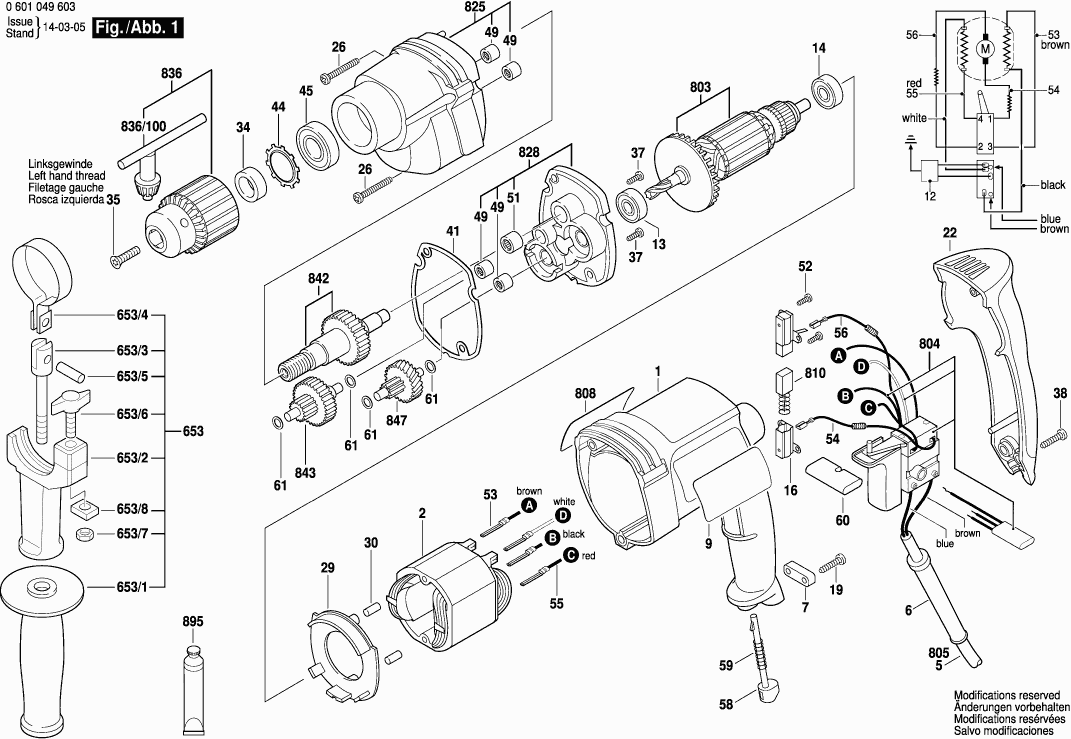

Dessins des Bosch 0601049603 ( GBM13HRE )


Dessins techniques 1
Cliquez pour agrandir

Liste de pièces de rechange des Bosch 0601049603 ( GBM13HRE )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Carter De Moteur BLEU
1 2610998101 15.71 18.85

Épanouissement Polaire 230-240V
2 2604220702 15.71 18.85

Manchon Ø11,6-Ø12,5x84 MM
6 2600707060 1.94 2.33

Support De Cable
7 2601035001 1.18 1.42

Plaque De Marque GBM 13 HRE
9 160111C0NX 1.94 2.33

Roulement A Billes Rigide 9x22x7
13 2600905107 9.53 11.44

Roulement A Billes 7x22x7
14 1900905018 13.93 16.72

Porte-Balais
16 2604337003 1.70 2.04

Vis 4x16
19 2603490022 0.83 1.00

Couvercle De Carter
22 2610998102 8.45 10.14

Vis A Tete Bombee Torx 4x30
26 2603490025 0.83 1.00

Tole Chicane
29 2610998115 1.70 2.04

Tampon En Caoutchouc
30 3602391503 1.70 2.04

Bague De Calage
34 2610998132 1.70 2.04

Vis à tête fraisée 1/4" 28UNF-2A
35 2603421009 1.70 2.04

Vis autotaradeuse p. défo M4x8
37 2603410048 1.18 1.42

Vis A Tete Bombee Torx 4x20
38 2603490023 0.83 1.00

Joint
41 2610998117 0.83 1.00

Anneau de retenue
44 2610998128 0.83 1.00

Roulement A Billes
45 2610968044 8.45 10.14

Roulement A Aiguilles Ø6 MM
49 2600914010 2.24 2.69

Douille à aiguilles Ø8xØ12x8 MM
51 1600910018 4.10 4.92

Vis A Tete Bombee Torx 3x10
52 2603490017 1.70 2.04

Cable De Connexion
53 2604448294 1.18 1.42

Filtre D’antiparasitage
54 2604465110 4.70 5.64

Cable De Connexion
55 2604448286 1.18 1.42

Filtre D’antiparasitage
56 2604465111 4.70 5.64

Levier De Verrouillage
58 2610998114 1.94 2.33

Ressort De Compression
59 2610998116 0.83 1.00

Commutateur-Inverseur
60 2610998113 1.94 2.33

Rondelle De Compensation 0,3 MM
61 2600100607 1.18 1.42

POIGNÉE EN MÉTAL
653 1612025020 0.83 1.00

Poignee Auxiliaire M8
653/1 1612025019 5.33 6.40

Support De Fixation
653/2 1618040077 13.93 16.72

Tige Filetée M8
653/3 1613521001 3.31 3.97

Collier De Serrage Ø43 MM
653/4 1611316003 1.94 2.33

Goupille Cylindrique
653/5 1613100012 1.94 2.33

Vis A Oreilles
653/6 2603480006 1.94 2.33

Plus disponible, pas de remplacement
653/7 1613300006

Plaque De Fixation
653/8 1611030010 1.70 2.04

Induit
803 2604011900 60.65 72.78

Commutateur
804 2607200920 23.75 28.50

Câble d alimentation EU 2,6m 2 x 1,0 mm
805 1607000385 11.88 14.26

Plaque de marquage
808 2601116765 2.71 3.25

Jeu De Balais 10 x 2 604 321 905
810 1607000484 73.72 88.46

Jeu De Balais
810 2604321905 8.45 10.14

Carter D’engrenages
825 2610916683 33.45 40.14

Plaque-Support De Palier
828 2610998153 15.71 18.85

Mandrin Ø1,5-13 MM, 1/2"
836 1608571069 20.42 24.50

Cle De Mandrin SG2
836/100 2607950007 5.33 6.40

Arbre D’entrainement
842 2610907370 44.82 53.78

Arbre Dentele
843 2610998150 36.85 44.22

Arbre Dentele
847 2610998149 20.42 24.50

Tube De Graisse Albida
895 3605430003 23.75 28.50
