Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0601023703 ( GBM13HRE )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

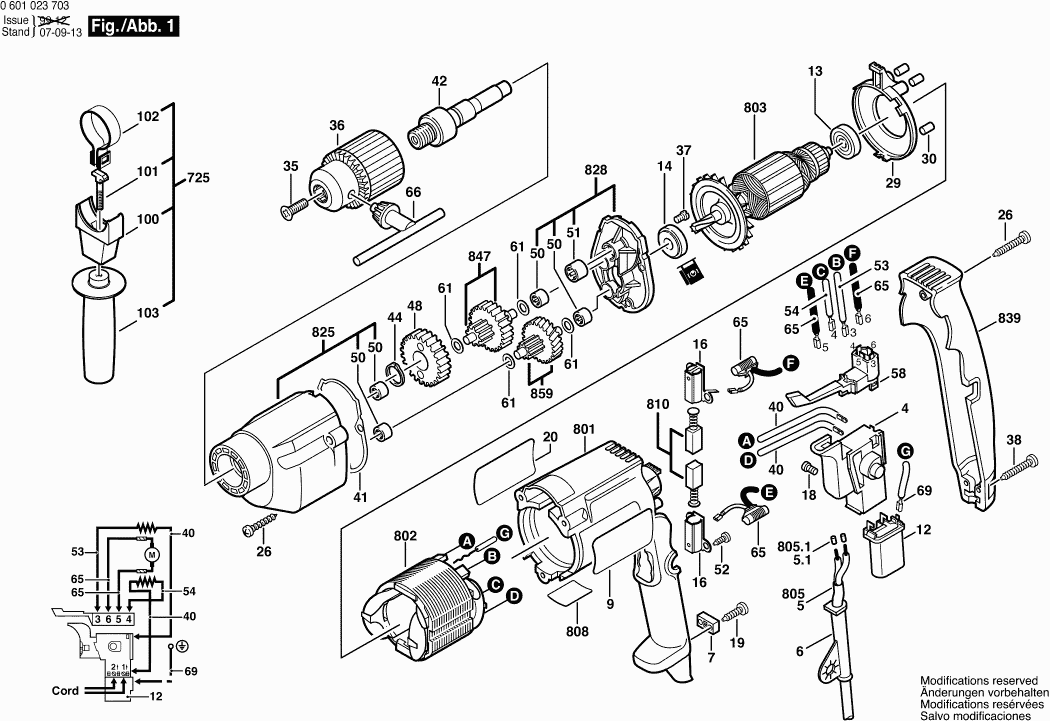

Dessins des Bosch 0601023703 ( GBM13HRE )
Liste de pièces de rechange des Bosch 0601023703 ( GBM13HRE )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Plus disponible, pas de remplacement | ||||
| 4 | 2607200357 | |||
| Embout DIN 46 228-A1-6 | ||||
| 5/1 | 1900452012 | 0.83 | 1.00 | |
| Manchon Ø11,6-Ø12,5x84 MM | ||||
| 6 | 2600707060 | 1.94 | 2.33 | |
| Support De Cable | ||||
| 7 | 2601035001 | 1.18 | 1.42 | |
| Plaque De Marque | ||||
| 9 | 2610993061 | 2.71 | 3.25 | |
| Plus disponible, pas de remplacement | ||||
| 12 | 2607329114 | |||
| Roulement A Billes 7x22x7 | ||||
| 13 | 1900905018 | 13.93 | 16.72 | |
| Roulement A Billes Rigide 9x24x7 | ||||
| 14 | 2600905021 | 6.54 | 7.85 | |
| Porte-Balais | ||||
| 16 | 2604337003 | 1.70 | 2.04 | |
| Vis à tête cylindrique M3x6,5-4.8 | ||||
| 18 | 2603410001 | 1.18 | 1.42 | |
| Vis à Tôle DIN 7981-ST3,9x16-C-H | ||||
| 19 | 2910611019 | 2.24 | 2.69 | |
| Plaquette Indicatrice | ||||
| 20 | 2610993062 | 2.71 | 3.25 | |
| Vis A Tete Bombee Torx 4x30 | ||||
| 26 | 2603490025 | 0.83 | 1.00 | |
| Disque De Recouvrement | ||||
| 29 | 3600590505 | 1.18 | 1.42 | |
| Tampon En Caoutchouc | ||||
| 30 | 3602391503 | 1.70 | 2.04 | |
| Vis à tête fraisée | ||||
| 35 | 3603430512 | 3.31 | 3.97 | |
| Mandrin Ø1,5-13 MM, 1/2" | ||||
| 36 | 1608571069 | 20.42 | 24.50 | |
| Vis à Tôle | ||||
| 37 | 2610914380 | 0.83 | 1.00 | |
| Vis à Tôle DIN 7981-ST3,9x25C-H | ||||
| 38 | 2910615022 | 0.83 | 1.00 | |
| Cable L=130 MM BLANC | ||||
| 40 | 2604448005 | 1.18 | 1.42 | |
| Joint | ||||
| 41 | 3601016503 | 2.24 | 2.69 | |
| Broche De Percage | ||||
| 42 | 3606120546 | 15.71 | 18.85 | |
| Anneau de retenue DIN 471-12x1-FSt | ||||
| 44 | 2916650003 | 1.18 | 1.42 | |
| Roue Cylindrique | ||||
| 48 | 3616318505 | 11.88 | 14.26 | |
| Roulement A Aiguilles Ø6 MM | ||||
| 50 | 2600914010 | 2.24 | 2.69 | |
| Douille à aiguilles Ø8xØ12x8 MM | ||||
| 51 | 1600910018 | 4.10 | 4.92 | |
| Vis à Tôle | ||||
| 52 | 2610914920 | 0.83 | 1.00 | |
| Cable De Connexion L=98 MM NOIR | ||||
| 53 | 2604448074 | 1.70 | 2.04 | |
| Cable De Raccordement L=68 MM BLANC | ||||
| 54 | 2604448100 | 0.83 | 1.00 | |
| Commutateur | ||||
| 58 | 2607200231 | 12.41 | 14.89 | |
| Rondelle De Compensation 0,3 MM | ||||
| 61 | 2600100607 | 1.18 | 1.42 | |
| Filtre D’antiparasitage L=148 MM NOIR | ||||
| 65 | 2604465086 | 4.70 | 5.64 | |
| Cle De Mandrin SG2 | ||||
| 66 | 2607950007 | 5.33 | 6.40 | |
| Conducteur De Terre | ||||
| 69 | 2604448103 | 0.83 | 1.00 | |
| Support De Fixation | ||||
| 100 | 3608040505 | 9.53 | 11.44 | |
| Vis A Tete Rectangulaire M8x40 MM | ||||
| 101 | 1613490002 | 3.31 | 3.97 | |
| Collier De Serrage Ø43 MM | ||||
| 102 | 1611316006 | 1.94 | 2.33 | |
| Poignee Auxiliaire M8 | ||||
| 103 | 1612025019 | 5.33 | 6.40 | |
| Poignee Auxiliaire M8 | ||||
| 725 | 3602025504 | 0.83 | 1.00 | |
| Carter De Moteur BLEU FONCÉ | ||||
| 801 | 3605108557 | 20.42 | 24.50 | |
| Épanouissement Polaire 230V | ||||
| 802 | 2604220392 | 20.42 | 24.50 | |
| Induit 230V | ||||
| 803 | 2604010803 | 67.25 | 80.70 | |
| Câble d alimentation EU 2,6m 2 x 1,0 mm | ||||
| 805 | 1607000385 | 11.88 | 14.26 | |
| Plaque signalétique | ||||
| 808 | 3601119718 | 0.83 | 1.00 | |
| Jeu De Balais | ||||
| 810 | 2604321905 | 8.45 | 10.14 | |
| Carter D’engrenages | ||||
| 825 | 3605190525 | 44.82 | 53.78 | |
| Bride Intermediaire | ||||
| 828 | 3605806543 | 23.75 | 28.50 | |
| Couvercle De Carter BLEU FONCÉ | ||||
| 839 | 3605133521 | 6.54 | 7.85 | |
| Arbre De Transmission | ||||
| 847 | 3606319523 | 36.85 | 44.22 | |
| Engrenage | ||||
| 859 | 3606319524 | 26.84 | 32.21 | |
