Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0611214803 ( GBH8/65DCE )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

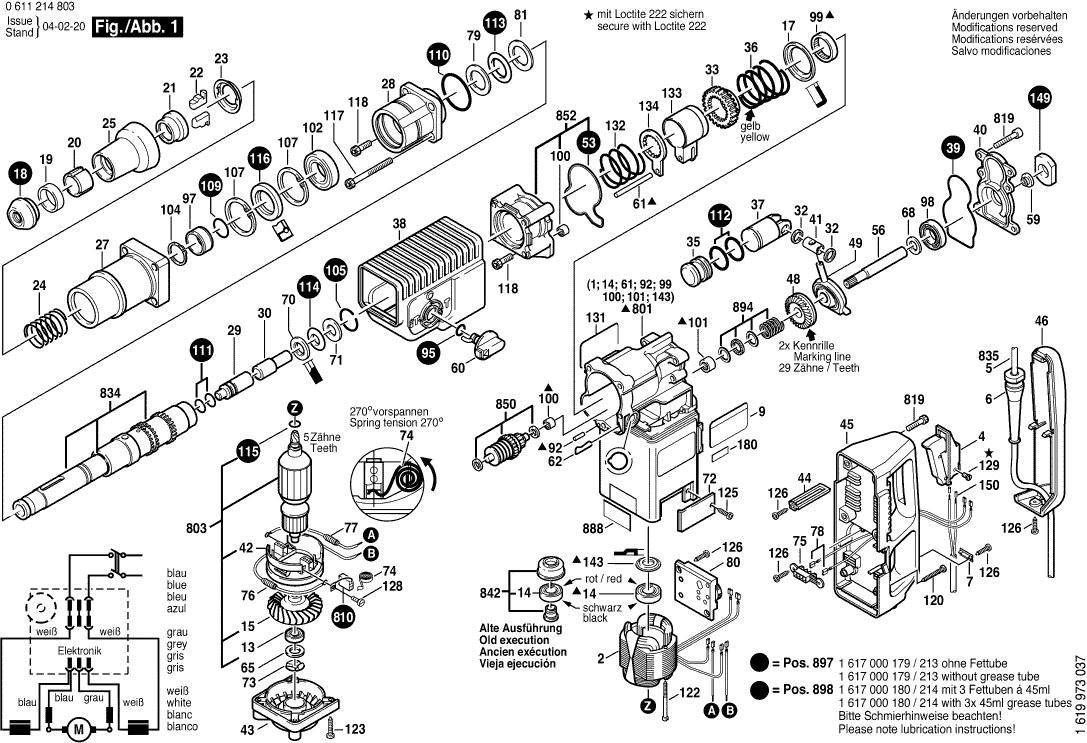

Dessins des Bosch 0611214803 ( GBH8/65DCE )
Liste de pièces de rechange des Bosch 0611214803 ( GBH8/65DCE )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur BLEU | ||||
| 1 | 1615102144 | 0.83 | 1.00 | |
| Épanouissement Polaire 230-240V | ||||
| 2 | 1614220101 | 67.25 | 80.70 | |
| Plus disponible, pas de remplacement | ||||
| 4 | 1617200040 | |||
| Manchon Ø9,2-Ø12x120 MM | ||||
| 6 | 3600703011 | 2.24 | 2.69 | |
| Manchon Ø9,7-Ø12x89 MM | ||||
| 6 | 1610703053 | 1.94 | 2.33 | |
| Collier De Fixation | ||||
| 7 | 1611034020 | 1.18 | 1.42 | |
| Plaque De Marque | ||||
| 9 | 1611110706 | 2.24 | 2.69 | |
| Plus disponible, pas de remplacement | ||||
| 13 | 1610905009 | |||
| Roulement à billes rigide 12x32x10 | ||||
| 14 | 1610905007 | 12.41 | 14.89 | |
| Roulement A Billes Rigide 15x32x9 | ||||
| 14 | 1610905015 | 9.53 | 11.44 | |
| Plus disponible, pas de remplacement | ||||
| 15 | 1616610067 | |||
| Rondelle De Friction | ||||
| 17 | 1610500013 | 1.94 | 2.33 | |
| Bouchon de protection | ||||
| 18 | 1610508017 | 2.71 | 3.25 | |
| Plus disponible, pas de remplacement | ||||
| 19 | 1610202016 | |||
| Plus disponible, pas de remplacement | ||||
| 20 | 1610390015 | |||
| Douille de butée | ||||
| 21 | 1610520001 | 9.53 | 11.44 | |
| Corps D’arret | ||||
| 22 | 1612300027 | 8.45 | 10.14 | |
| Disque De Commande | ||||
| 23 | 1610290025 | 5.33 | 6.40 | |
| Plus disponible, pas de remplacement | ||||
| 24 | 1614616009 | |||
| Plus disponible, pas de remplacement | ||||
| 25 | 1610591009 | |||
| Plus disponible, pas de remplacement | ||||
| 27 | 1615190028 | |||
| Flasque De Palier | ||||
| 28 | 1615805062 | 23.75 | 28.50 | |
| Percuteur | ||||
| 29 | 1613124037 | 13.93 | 16.72 | |
| Percuteur | ||||
| 30 | 1613124038 | 18.19 | 21.83 | |
| Rondelle D’appui 1,5 MM ÉPAIS | ||||
| 32 | 1610101616 | 1.18 | 1.42 | |
| Roue Cylindrique Z=32/57 | ||||
| 33 | 1616317041 | 49.56 | 59.47 | |
| Frappeur | ||||
| 35 | 1618710055 | 20.42 | 24.50 | |
| Ressort De Compression | ||||
| 36 | 1614621001 | 3.31 | 3.97 | |
| Plus disponible, pas de remplacement | ||||
| 37 | 1618700060 | |||
| Capot de recouvrement NOIR | ||||
| 38 | 1615190027 | 15.71 | 18.85 | |
| Joint | ||||
| 39 | 1611015030 | 3.31 | 3.97 | |
| Flasque De Palier | ||||
| 40 | 1615808059 | 18.19 | 21.83 | |
| Plus disponible, pas de remplacement | ||||
| 41 | 1613219001 | |||
| Porte-Balais | ||||
| 42 | 1614336005 | 9.53 | 11.44 | |
| Flasque De Palier BLEU | ||||
| 43 | 1615808068 | 18.19 | 21.83 | |
| Cadre-Support | ||||
| 44 | 1611015032 | 1.70 | 2.04 | |
| Poignee NOIR | ||||
| 45 | 1615133027 | 40.61 | 48.73 | |
| Plus disponible, pas de remplacement | ||||
| 46 | 1615500269 | |||
| Couronne D’angle Z=29 | ||||
| 48 | 1616333025 | 67.25 | 80.70 | |
| Palier d’entraînement | ||||
| 49 | 1615819011 | 73.72 | 88.46 | |
| Flasque De Palier | ||||
| 52 | 1617000803 | 67.25 | 80.70 | |
| Joint | ||||
| 53 | 1611015031 | 4.70 | 5.64 | |
| Arbre Dentele Z=10 | ||||
| 56 | 1613060012 | 20.42 | 24.50 | |
| Bouchon | ||||
| 59 | 1610591010 | 1.18 | 1.42 | |
| Manette NOIR/ROUGE | ||||
| 60 | 1612026033 | 7.58 | 9.10 | |
| Goupille Cylindrique 5M6x70 RIKO DIN 6325 | ||||
| 61 | 2917550138 | 2.71 | 3.25 | |
| Ressort De Maintien | ||||
| 62 | 1614680003 | 1.18 | 1.42 | |
| Rondelle D’appui 2,5 MM ÉPAIS | ||||
| 65 | 1610101617 | 1.94 | 2.33 | |
| Rondelle De Compensation 0,1 MM ÉPAIS | ||||
| 68 | 1610101621 | 1.18 | 1.42 | |
| Rondelle De Compensation 0,3 MM ÉPAIS | ||||
| 68 | 1610101618 | 0.83 | 1.00 | |
| Rondelle De Butee | ||||
| 70 | 1610103019 | 3.31 | 3.97 | |
| Plus disponible, pas de remplacement | ||||
| 71 | 1610101014 | |||
| Couvercle BLEU | ||||
| 72 | 1615500284 | 1.94 | 2.33 | |
| Bague De Serrage | ||||
| 73 | 1610210082 | 0.83 | 1.00 | |
| Plus disponible, pas de remplacement | ||||
| 74 | 1614652000 | |||
| Boitier Femelle | ||||
| 75 | 1615190011 | 1.70 | 2.04 | |
| Filtre D’antiparasitage BLEU | ||||
| 76 | 1617328016 | 3.31 | 3.97 | |
| Filtre D’antiparasitage GRIS | ||||
| 77 | 1617328017 | 2.71 | 3.25 | |
| Cable De Connexion L=35 MM BLANC | ||||
| 78 | 1614431022 | 1.70 | 2.04 | |
| Rondelle D’appui 3,0 MM ÉPAIS | ||||
| 79 | 1610102623 | 0.83 | 1.00 | |
| Plus disponible, pas de remplacement | ||||
| 80 | 1617233016 | |||
| Rondelle D’appui 3,0 MM ÉPAIS | ||||
| 81 | 1610102630 | 2.71 | 3.25 | |
| Poignee Auxiliaire | ||||
| 84 | 160202507H | 8.45 | 10.14 | |
| Poignee Auxiliaire M8 | ||||
| 84 | 1612025019 | 5.33 | 6.40 | |
| Plus disponible, pas de remplacement | ||||
| 85 | 1618040055 | |||
| Vis A Tete Rectangulaire M8x80 MM | ||||
| 86 | 1613490001 | 6.54 | 7.85 | |
| Collier De Serrage Ø70 MM | ||||
| 87 | 1611316008 | 7.58 | 9.10 | |
| Vis A Oreilles M6x30 MM | ||||
| 89 | 1613480010 | 2.24 | 2.69 | |
| Plus disponible, pas de remplacement | ||||
| 90 | 1613300006 | |||
| Plaque De Fixation | ||||
| 91 | 1611030010 | 1.70 | 2.04 | |
| Goupille Cylindrique 5M6x12 RIKO DIN 6325 | ||||
| 92 | 2917550118 | 1.18 | 1.42 | |
| Joint torique 15x3 MM | ||||
| 95 | 1900210114 | 1.94 | 2.33 | |
| Bague Interieure | ||||
| 97 | 1610202014 | 10.73 | 12.88 | |
| Roulement A Billes Rigide | ||||
| 98 | 1610900023 | 9.53 | 11.44 | |
| Plus disponible, pas de remplacement | ||||
| 99 | 1610910068 | |||
| Roulement A Aiguilles Ø14 MM | ||||
| 100 | 2600910001 | 3.31 | 3.97 | |
| Douille à aiguilles | ||||
| 101 | 2600910000 | 4.70 | 5.64 | |
| Roulement A Billes Rigide 30x55x13 | ||||
| 102 | 1900900276 | 11.88 | 14.26 | |
| Anneau de retenue DIN 471 30x1,5 MM | ||||
| 104 | 2916650017 | 1.18 | 1.42 | |
| Anneau de retenue | ||||
| 105 | 1610116004 | 1.18 | 1.42 | |
| Anneau de retenue 55x2MM, DIN 472 | ||||
| 107 | 2916660024 | 4.10 | 4.92 | |
| Anneau élastique 30x2 DIN7993-B30 | ||||
| 108 | 2916550014 | 1.18 | 1.42 | |
| Plus disponible, pas de remplacement | ||||
| 109 | 1610210100 | |||
| Joint torique 54,0x3,0 MM | ||||
| 110 | 1600210004 | 1.70 | 2.04 | |
| Plus disponible, pas de remplacement | ||||
| 111 | 1610210098 | |||
| Joint torique 26,0x4,0 MM | ||||
| 112 | 1610210109 | 3.31 | 3.97 | |
| Plus disponible, pas de remplacement | ||||
| 113 | 1610210099 | |||
| Joint torique 17,0x8,0 MM | ||||
| 114 | 1610210093 | 0.83 | 1.00 | |
| Joint torique 10,0x1,0 MM | ||||
| 115 | 1610210118 | 2.71 | 3.25 | |
| Bague D’etancheite | ||||
| 116 | 1610283020 | 5.33 | 6.40 | |
| Vis cyl SixPans Creux CHC DIN 912-M8x80-8.8 | ||||
| 117 | 2910141262 | 0.83 | 1.00 | |
| Vis cyl SixPans Creux CHC DIN 912-M8x25-8.8 | ||||
| 118 | 2910141244 | 1.18 | 1.42 | |
| Vis à Tôle DIN 7971-ST4,8x38-F | ||||
| 120 | 2910211038 | 1.18 | 1.42 | |
| Vis à Tôle BZ4,8x63 MM | ||||
| 122 | 1603435008 | 1.18 | 1.42 | |
| Vis à Tôle DIN 7971-ST4,8x25-C | ||||
| 123 | 2910211236 | 0.83 | 1.00 | |
| Vis à Tôle DIN 7972-B3,9x13 | ||||
| 125 | 2910601118 | 0.83 | 1.00 | |
| Vis à Tôle DIN 7971-BZ3,5x13 | ||||
| 126 | 2910211011 | 0.83 | 1.00 | |
| Vis à tête cylindrique DIN 84-AM4x8-8.8 | ||||
| 128 | 2910021118 | 0.83 | 1.00 | |
| Vis à tête cylindrique M3x6,5-4.8 | ||||
| 129 | 2603410001 | 1.18 | 1.42 | |
| Plaque De Marque | ||||
| 131 | 1611110707 | 2.24 | 2.69 | |
| Ressort De Compression | ||||
| 132 | 1614619009 | 2.71 | 3.25 | |
| Douille De Guidage | ||||
| 133 | 1610390028 | 8.45 | 10.14 | |
| Segment de retenue | ||||
| 134 | 1610200018 | 5.33 | 6.40 | |
| Plus disponible, pas de remplacement | ||||
| 143 | 2916120023 | |||
| Disque De Feutre | ||||
| 149 | 1610108014 | 2.24 | 2.69 | |
| Embout DIN 46 228-A1-6 | ||||
| 150 | 1900452012 | 0.83 | 1.00 | |
| Tube De Graisse 45 ML | ||||
| 661 | 1615430005 | 5.83 | 7.00 | |
| Plus disponible, pas de remplacement | ||||
| 750 | 2605438262 | |||
| Ensemble Pieces Rechange BLEU | ||||
| 801 | 1617000967 | 168.86 | 202.63 | |
| Plus disponible, pas de remplacement | ||||
| 803 | 1614011054 | |||
| Jeu De Balais | ||||
| 810 | 1617014110 | 13.93 | 16.72 | |
| Vis cyl SixPans Creux CHC DIN 912-M6x25-10.9 | ||||
| 819 | 1617000123 | 4.10 | 4.92 | |
| Porte-Outil | ||||
| 826 | 1617000957 | 187.62 | 225.14 | |
| Tube De Marteau | ||||
| 834 | 1617000960 | 209.26 | 251.11 | |
| Câble d alimentation EU 4,15m 2 x 1,5mm H07 RN-F | ||||
| 835 | 1607000228 | 20.42 | 24.50 | |
| Ensemble Pieces Rechange | ||||
| 842 | 1617000966 | 81.47 | 97.76 | |
| Embrayage | ||||
| 850 | 1617000934 | 101.94 | 122.33 | |
| Flasque De Palier | ||||
| 852 | 1617000803 | 67.25 | 80.70 | |
| Butee De Profondeur SW 6x330 MM | ||||
| 879 | 1613001008 | 6.54 | 7.85 | |
| Plus disponible, pas de remplacement | ||||
| 884 | 1612025035 | |||
| Plaque signalétique | ||||
| 888 | 160111A3H3 | 1.94 | 2.33 | |
| Plus disponible, pas de remplacement | ||||
| 894 | 1617000169 | |||
| Jeu Pieces D’usure | ||||
| 897 | 1617000179 | 33.45 | 40.14 | |
| Jeu Pieces D’usure | ||||
| 898 | 1617000180 | 44.82 | 53.78 | |
