Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0611235703 ( GBH7DE )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

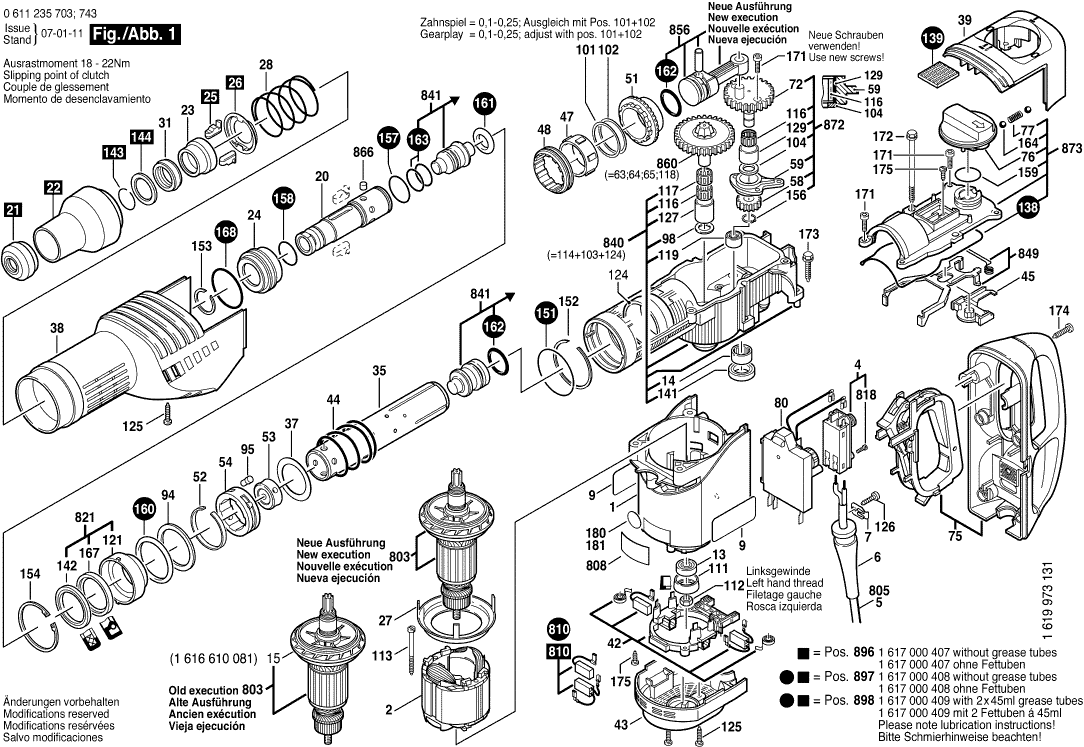

Dessins des Bosch 0611235703 ( GBH7DE )
Liste de pièces de rechange des Bosch 0611235703 ( GBH7DE )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur | ||||
| 1 | 1615108078 | 17.22 | 20.66 | |
| Épanouissement Polaire | ||||
| 2 | 1614220124 | 30.08 | 36.10 | |
| Commutateur | ||||
| 4 | 1617200048 | 15.61 | 18.73 | |
| Manchon | ||||
| 6 | 1610703053 | 2.40 | 2.88 | |
| Collier De Fixation | ||||
| 7 | 1601302018 | 1.49 | 1.79 | |
| Plaque De Marque | ||||
| 9 | 1611110850 | 2.87 | 3.44 | |
| Roulement A Billes Rigide | ||||
| 13 | 1610900026 | 11.37 | 13.64 | |
| Roulement A Aiguilles | ||||
| 14 | 1610910096 | 20.39 | 24.47 | |
| Porte-Outil | ||||
| 20 | 1618597072 | 91.33 | 109.60 | |
| Bouchon de protection | ||||
| 21 | 1610508035 | 4.58 | 5.50 | |
| Plus disponible, pas de remplacement | ||||
| 22 | 1610591021 | |||
| Douille de butée | ||||
| 23 | 1610520001 | 11.37 | 13.64 | |
| Plus disponible, pas de remplacement | ||||
| 24 | 1610500021 | |||
| Corps D’arret | ||||
| 25 | 1612300027 | 10.90 | 13.08 | |
| Disque De Commande | ||||
| 26 | 1610290025 | 6.73 | 8.08 | |
| Deflecteur D’air | ||||
| 27 | 1610591023 | 1.32 | 1.58 | |
| Ressort De Compression | ||||
| 28 | 1614621004 | 2.18 | 2.62 | |
| Bague D’amortissement | ||||
| 31 | 1610290049 | 2.52 | 3.02 | |
| Tube De Marteau | ||||
| 35 | 1615806156 | 111.64 | 133.97 | |
| Disque De Support | ||||
| 37 | 1610102047 | 2.52 | 3.02 | |
| Capot de recouvrement | ||||
| 38 | 1615190079 | 11.94 | 14.33 | |
| Capot de recouvrement | ||||
| 39 | 1615190108 | 9.08 | 10.90 | |
| Plus disponible, pas de remplacement | ||||
| 42 | 1614336026 | |||
| Couvercle De Ventilateur | ||||
| 43 | 1615500305 | 9.47 | 11.36 | |
| Ressort De Compression | ||||
| 44 | 1614621005 | 2.18 | 2.62 | |
| Plus disponible, pas de remplacement | ||||
| 45 | 1610591022 | |||
| Bague Entretoise | ||||
| 47 | 1619990149 | 31.65 | 37.98 | |
| Anneau De Fil Jarretier | ||||
| 48 | 1619990151 | 26.62 | 31.94 | |
| Couronne D’angle | ||||
| 51 | 1616333035 | 50.23 | 60.28 | |
| Anneau élastique | ||||
| 52 | 1614601056 | 0.83 | 1.00 | |
| Douille De Guidage | ||||
| 53 | 1610231000 | 9.47 | 11.36 | |
| Douille D’ecartement | ||||
| 54 | 1610190033 | 5.96 | 7.15 | |
| Roue Cylindrique | ||||
| 58 | 1616317056 | 9.08 | 10.90 | |
| Support De Palier | ||||
| 59 | 1615805067 | 8.06 | 9.67 | |
| Roue Dentee A Excentrique | ||||
| 72 | 1616317067 | 75.38 | 90.46 | |
| Plus disponible, pas de remplacement | ||||
| 75 | 1615132102 | |||
| Poignee Changem. Vitesses | ||||
| 76 | 1612026083 | 10.34 | 12.41 | |
| Ressort De Compression | ||||
| 77 | 1614610010 | 1.32 | 1.58 | |
| Regulateur De Vitesse | ||||
| 80 | 1617233042 | 67.98 | 81.58 | |
| Poignee Auxiliaire | ||||
| 84 | 160202507H | 10.90 | 13.08 | |
| Support De Fixation | ||||
| 85 | 1618040071 | 5.27 | 6.32 | |
| Collier De Serrage | ||||
| 87 | 1617000834 | 13.90 | 16.68 | |
| Disque De Support | ||||
| 94 | 1610290052 | 2.18 | 2.62 | |
| Goujon D’entrainement | ||||
| 95 | 1613120018 | 2.18 | 2.62 | |
| Rondelle D’ajustage | ||||
| 98 | 1610101015 | 1.32 | 1.58 | |
| Rondelle De Compensation | ||||
| 101 | 1610102049 | 2.18 | 2.62 | |
| Rondelle De Compensation | ||||
| 102 | 1610102048 | 2.18 | 2.62 | |
| Rondelle De Butee | ||||
| 104 | 1610190027 | 5.27 | 6.32 | |
| Coussinet | ||||
| 111 | 1610290046 | 2.52 | 3.02 | |
| Ecrou Hex | ||||
| 112 | 1613300007 | 1.32 | 1.58 | |
| Vis à Tôle | ||||
| 113 | 1613412001 | 1.49 | 1.79 | |
| Couronne D’aiguilles | ||||
| 116 | 1610913029 | 4.18 | 5.02 | |
| Couronne D’aiguilles | ||||
| 117 | 1610913011 | 5.96 | 7.15 | |
| Roulement A Aiguilles | ||||
| 119 | 1610910081 | 12.21 | 14.65 | |
| Coussinet | ||||
| 121 | 1610328016 | 2.87 | 3.44 | |
| Vis A Tete Bombee Torx | ||||
| 125 | 1613435011 | 1.32 | 1.58 | |
| Vis à Tôle | ||||
| 126 | 2910211019 | 1.00 | 1.20 | |
| Coussinet | ||||
| 127 | 1610300060 | 6.53 | 7.84 | |
| Coussinet | ||||
| 129 | 1610300067 | 10.68 | 12.82 | |
| Roulement A Aiguilles | ||||
| 129/1 | 1610910085 | 12.21 | 14.65 | |
| Joint | ||||
| 138 | 1611015047 | 5.96 | 7.15 | |
| Plus disponible, pas de remplacement | ||||
| 139 | 1612380010 | |||
| Bague D’etancheite | ||||
| 141 | 1610290028 | 3.04 | 3.65 | |
| Bague D’etancheite | ||||
| 142 | 1610290050 | 4.58 | 5.50 | |
| Anneau élastique | ||||
| 143 | 1614601021 | 7.46 | 8.95 | |
| Rondelle D’appui | ||||
| 144 | 1610103021 | 2.52 | 3.02 | |
| Joint torique | ||||
| 151 | 1610210148 | 2.18 | 2.62 | |
| Anneau élastique | ||||
| 152 | 1614601029 | 1.32 | 1.58 | |
| Anneau élastique | ||||
| 153 | 1614601028 | 1.32 | 1.58 | |
| Anneau de retenue | ||||
| 154 | 1610119011 | 2.52 | 3.02 | |
| Anneau de retenue | ||||
| 156 | 2916650003 | 1.49 | 1.79 | |
| Joint torique | ||||
| 157 | 1610210142 | 2.18 | 2.62 | |
| Joint torique | ||||
| 158 | 1610210139 | 2.18 | 2.62 | |
| Joint torique | ||||
| 159 | 1610210141 | 1.32 | 1.58 | |
| Joint torique | ||||
| 160 | 1610210140 | 1.90 | 2.28 | |
| Joint torique | ||||
| 161 | 1610210145 | 6.53 | 7.84 | |
| Joint torique | ||||
| 162 | 1610210109 | 4.18 | 5.02 | |
| Joint torique | ||||
| 163 | 1610210144 | 4.58 | 5.50 | |
| Bille | ||||
| 164 | 1903230013 | 2.08 | 2.50 | |
| Bague D’etancheite | ||||
| 167 | 1610290051 | 3.71 | 4.45 | |
| Joint torique | ||||
| 168 | 1610210149 | 2.18 | 2.62 | |
| Vis Micro-Encapsulee | ||||
| 171 | 1613414021 | 1.90 | 2.28 | |
| Vis Avec Rondelle Captive | ||||
| 172 | 1613435008 | 1.24 | 1.49 | |
| Vis Avec Rondelle Captive | ||||
| 173 | 1613433001 | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 174 | 1613435010 | 1.90 | 2.28 | |
| Vis à Tôle | ||||
| 175 | 2912401018 | 1.00 | 1.20 | |
| Tube De Graisse | ||||
| 661 | 1615430010 | 5.96 | 7.15 | |
| Induit | ||||
| 803 | 1614010213 | 126.98 | 152.38 | |
| Câble d alimentation | ||||
| 805 | 1617000723 | 27.81 | 33.37 | |
| Plaque signalétique | ||||
| 808 | 160111A3H3 | 2.40 | 2.88 | |
| Jeu De Balais | ||||
| 810 | 1617014135 | 15.61 | 18.73 | |
| Vis à tête cylindrique | ||||
| 818 | 2910011088 | 1.00 | 1.20 | |
| Coussinet | ||||
| 821 | 1617000824 | 26.62 | 31.94 | |
| Boitier D’etande | ||||
| 840 | 1617000825 | 199.59 | 239.51 | |
| Plus disponible, pas de remplacement | ||||
| 841 | 1617000474 | |||
| Fourchette De Commande | ||||
| 849 | 1617000826 | 50.23 | 60.28 | |
| Piston De Marteau | ||||
| 856 | 1617000873 | 33.33 | 40.00 | |
| Embrayage | ||||
| 860 | 1617000828 | 189.28 | 227.14 | |
| Jeu De Rouleaux | ||||
| 866 | 1617000406 | 4.58 | 5.50 | |
| Roue Dentee A Excentrique | ||||
| 872 | 1617000874 | 111.64 | 133.97 | |
| Couvercle De Carter | ||||
| 873 | 1617000830 | 89.25 | 107.10 | |
| Poignee Auxiliaire | ||||
| 884 | 1612025051 | 41.30 | 49.56 | |
| Plus disponible, pas de remplacement | ||||
| 896 | 1617000407 | |||
| Plus disponible, pas de remplacement | ||||
| 897 | 1617000408 | |||
| Plus disponible, pas de remplacement | ||||
| 898 | 1617000409 | |||
