Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0611241708 ( GBH5-40DE )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

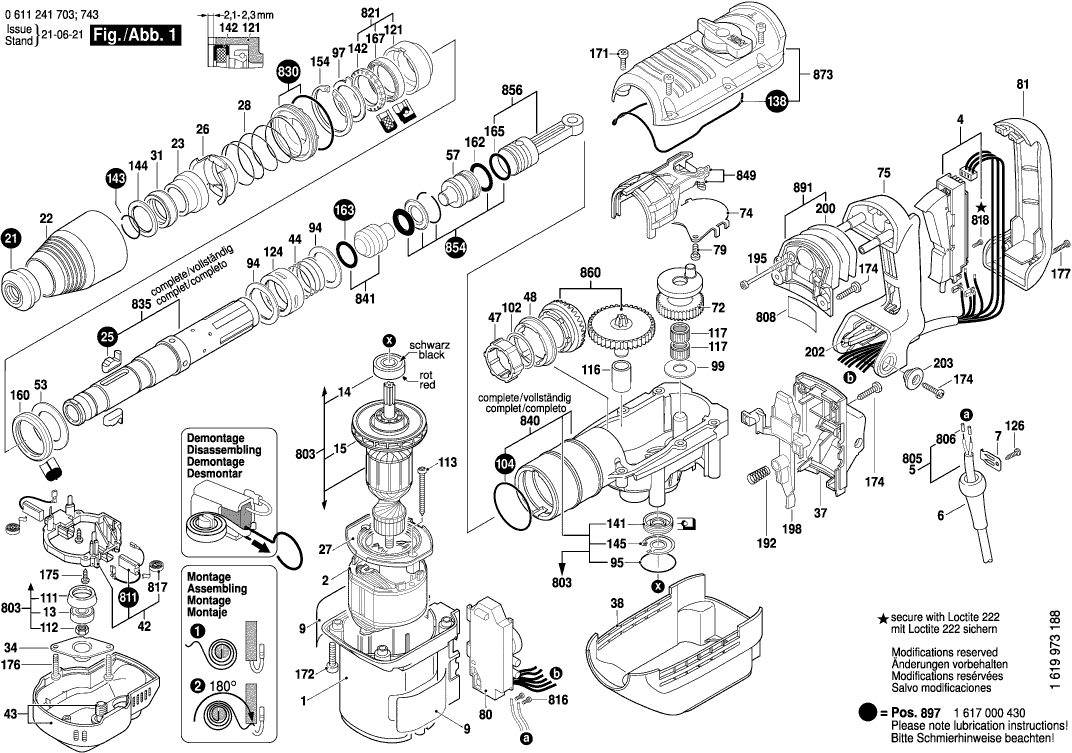

Dessins des Bosch 0611241708 ( GBH5-40DE )
Liste de pièces de rechange des Bosch 0611241708 ( GBH5-40DE )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Plus disponible, pas de remplacement | ||||
| 1 | 1615102155 | |||
| Épanouissement Polaire | ||||
| 2 | 1614220123 | 43.12 | 51.74 | |
| Commutateur | ||||
| 4 | 1617200101 | 22.88 | 27.46 | |
| Manchon | ||||
| 6 | 1600703035 | 2.86 | 3.43 | |
| Collier De Fixation | ||||
| 7 | 1601302018 | 1.49 | 1.79 | |
| Plaque De Marque | ||||
| 9 | 1611110C42 | 3.71 | 4.45 | |
| Roulement A Billes Rigide | ||||
| 13 | 1610900026 | 11.37 | 13.64 | |
| Roulement A Billes Rigide | ||||
| 14 | 1610905041 | 10.90 | 13.08 | |
| Ventilateur | ||||
| 15 | 1616610090 | 11.37 | 13.64 | |
| Bouchon de protection | ||||
| 21 | 1610508038 | 8.35 | 10.02 | |
| Manchon De Protection | ||||
| 22 | 1610591027 | 6.73 | 8.08 | |
| Douille de butée | ||||
| 23 | 1610520001 | 11.37 | 13.64 | |
| Corps D’arret | ||||
| 25 | 1612300036 | 12.82 | 15.38 | |
| Disque De Commande | ||||
| 26 | 1610290076 | 6.73 | 8.08 | |
| Deflecteur D’air | ||||
| 27 | 1610591028 | 2.40 | 2.88 | |
| Ressort De Compression | ||||
| 28 | 1614621000 | 2.86 | 3.43 | |
| Bague D’amortissement | ||||
| 31 | 1610290049 | 2.86 | 3.43 | |
| Bride | ||||
| 34 | 1610516013 | 1.49 | 1.79 | |
| Support De Palier | ||||
| 37 | 1615500315 | 5.27 | 6.32 | |
| Plus disponible, pas de remplacement | ||||
| 38 | 1615190101 | |||
| Porte-Balais | ||||
| 42 | 1614336046 | 37.50 | 45.00 | |
| Couvercle De Ventilateur | ||||
| 43 | 1615500410 | 12.82 | 15.38 | |
| Ressort De Compression | ||||
| 44 | 1614617003 | 2.18 | 2.62 | |
| Douille Dentee | ||||
| 47 | 1610300064 | 6.73 | 8.08 | |
| Anneau De Fil Jarretier | ||||
| 48 | 1616334012 | 4.94 | 5.93 | |
| Pas d'informations disponibles, non commandable | ||||
| 51 | 1616333041 | |||
| Disque De Support | ||||
| 53 | 1610290068 | 3.44 | 4.13 | |
| Frappeur | ||||
| 57 | 1618710074 | 23.90 | 28.68 | |
| Roue Dentee A Excentrique | ||||
| 72 | 1616317064 | 67.98 | 81.58 | |
| Roue Dentee A Excentrique | ||||
| 72 | 1600A014S8 | 43.12 | 51.74 | |
| Plaque De Guidage | ||||
| 74 | 1611921001 | 2.40 | 2.88 | |
| Poignee | ||||
| 75 | 1615132087 | 45.52 | 54.62 | |
| Vis A Tete Bombee Torx | ||||
| 79 | 1613435015 | 2.18 | 2.62 | |
| Regulateur De Vitesse | ||||
| 80 | 1617233032 | 75.38 | 90.46 | |
| Poignee Couvercle | ||||
| 81 | 1615132088 | 21.30 | 25.56 | |
| Poignee Auxiliaire | ||||
| 84 | 160202507H | 10.90 | 13.08 | |
| Support De Fixation | ||||
| 85 | 1618040074 | 4.94 | 5.93 | |
| Vis A Tete Rectangulaire | ||||
| 86 | 1613490002 | 4.18 | 5.02 | |
| Collier De Serrage | ||||
| 87 | 1611316019 | 4.18 | 5.02 | |
| Rondelle De Friction | ||||
| 94 | 1610102056 | 2.86 | 3.43 | |
| Joint torique | ||||
| 95 | 1610210173 | 2.08 | 2.50 | |
| Anneau D’arret | ||||
| 97 | 1610031005 | 3.44 | 4.13 | |
| Disque De Support | ||||
| 99 | 1610102059 | 2.40 | 2.88 | |
| Rondelle De Compensation | ||||
| 102 | 1610102057 | 1.49 | 1.79 | |
| Rondelle De Compensation | ||||
| 102 | 1610102058 | 1.49 | 1.79 | |
| Joint torique | ||||
| 104 | 1610210160 | 3.44 | 4.13 | |
| Coussinet | ||||
| 111 | 1610290064 | 1.49 | 1.79 | |
| Ecrou Hex | ||||
| 112 | 1613300008 | 2.40 | 2.88 | |
| Vis à Tôle | ||||
| 113 | 1613435009 | 1.49 | 1.79 | |
| Bague Interieure | ||||
| 116 | 1610311017 | 6.73 | 8.08 | |
| Couronne D’aiguilles | ||||
| 117 | 1610913029 | 4.18 | 5.02 | |
| Coussinet | ||||
| 121 | 1610328019 | 14.94 | 17.93 | |
| KRAAGBUS | ||||
| 124 | 1619P18399 | 2.18 | 2.62 | |
| Vis à Tôle | ||||
| 126 | 2910211019 | 1.00 | 1.20 | |
| Joint | ||||
| 138 | 1611015053 | 11.37 | 13.64 | |
| Bague D’etancheite | ||||
| 141 | 1610290066 | 9.67 | 11.60 | |
| Bague D’etancheite | ||||
| 142 | 1610290069 | 5.81 | 6.97 | |
| Anneau élastique | ||||
| 143 | 1614601021 | 7.46 | 8.95 | |
| Rondelle D’appui | ||||
| 144 | 1610251006 | 5.81 | 6.97 | |
| Anneau de retenue | ||||
| 145 | 1610119012 | 2.40 | 2.88 | |
| Anneau de retenue | ||||
| 154 | 2916660023 | 4.94 | 5.93 | |
| Bague D’amortissement | ||||
| 160 | 1610210161 | 2.86 | 3.43 | |
| Joint torique | ||||
| 162 | 1610210163 | 5.81 | 6.97 | |
| joint d’étanchéité | ||||
| 163 | 1610290065 | 8.35 | 10.02 | |
| Joint torique | ||||
| 165 | 1610210079 | 5.81 | 6.97 | |
| Bague D’etancheite | ||||
| 167 | 1610283033 | 6.73 | 8.08 | |
| Vis A Tete Bombee Torx | ||||
| 171 | 1613435016 | 2.08 | 2.50 | |
| Vis A Tete Bombee Torx | ||||
| 172 | 1613435013 | 2.08 | 2.50 | |
| Vis A Tete Bombee Torx | ||||
| 174 | 1613435012 | 2.08 | 2.50 | |
| Vis à Tôle | ||||
| 175 | 2912401018 | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 176 | 1613435012 | 2.08 | 2.50 | |
| Vis à Tôle | ||||
| 177 | 1603435051 | 2.08 | 2.50 | |
| Ressort De Compression | ||||
| 192 | 1614611019 | 2.40 | 2.88 | |
| Plus disponible, pas de remplacement | ||||
| 195 | 1613435020 | |||
| Levier De Commande | ||||
| 198 | 1618900001 | 5.81 | 6.97 | |
| Soufflet | ||||
| 200 | 1610284000 | 9.67 | 11.60 | |
| Crochet D’actionnement | ||||
| 202 | 1611010006 | 4.94 | 5.93 | |
| Disque De Support | ||||
| 203 | 1610322009 | 1.32 | 1.58 | |
| Tube De Graisse | ||||
| 661 | 1615430010 | 5.96 | 7.15 | |
| Coffret De Transport | ||||
| 691 | 1615438461 | 47.53 | 57.04 | |
| Induit | ||||
| 803 | 1614011098 | 122.80 | 147.36 | |
| Embout | ||||
| 806 | 3604477009 | 2.40 | 2.88 | |
| Plaque signalétique | ||||
| 808 | 160111A3H5 | 2.40 | 2.88 | |
| Jeu De Balais | ||||
| 811 | 1617014144 | 17.60 | 21.12 | |
| Vis à tête cylindrique | ||||
| 816 | 1609271281 | 1.00 | 1.20 | |
| Ressort Spiral | ||||
| 817 | 1614652004 | 7.46 | 8.95 | |
| Vis à tête cylindrique | ||||
| 818 | 2910011082 | 1.00 | 1.20 | |
| Coussinet | ||||
| 821 | 1617000842 | 21.30 | 25.56 | |
| Rondelle D’appui | ||||
| 830 | 1617000478 | 7.46 | 8.95 | |
| Tube De Marteau | ||||
| 835 | 1617000433 | 179.65 | 215.58 | |
| Boitier D’etande | ||||
| 840 | 1617000840 | 80.26 | 96.31 | |
| Plus disponible, pas de remplacement | ||||
| 841 | 1617000460 | |||
| Fourchette De Commande | ||||
| 849 | 1617000839 | 23.90 | 28.68 | |
| Rondelle De Butee | ||||
| 854 | 1617000461 | 16.79 | 20.15 | |
| Piston De Marteau | ||||
| 856 | 1617000843 | 21.30 | 25.56 | |
| Embrayage | ||||
| 860 | 1607000F00 | 47.53 | 57.04 | |
| Plus disponible, pas de remplacement | ||||
| 873 | 1617000861 | |||
| Poignee Auxiliaire Ø62 MM NOIR | ||||
| 884 | 1612025055 | 36.85 | 44.22 | |
| Poignee Auxiliaire | ||||
| 886 | 1617000459 | 12.82 | 15.38 | |
| Paquet De Ressorts | ||||
| 891 | 1617000853 | 20.39 | 24.47 | |
| Reservoir D’huile | ||||
| 895 | 1615430019 | 61.93 | 74.32 | |
| Jeu Pieces D’usure | ||||
| 897 | 1617000430 | 35.58 | 42.70 | |
| Plus disponible, pas de remplacement | ||||
| 898 | 1615437511 | |||
