Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3611B69000 (GBH5-40D)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

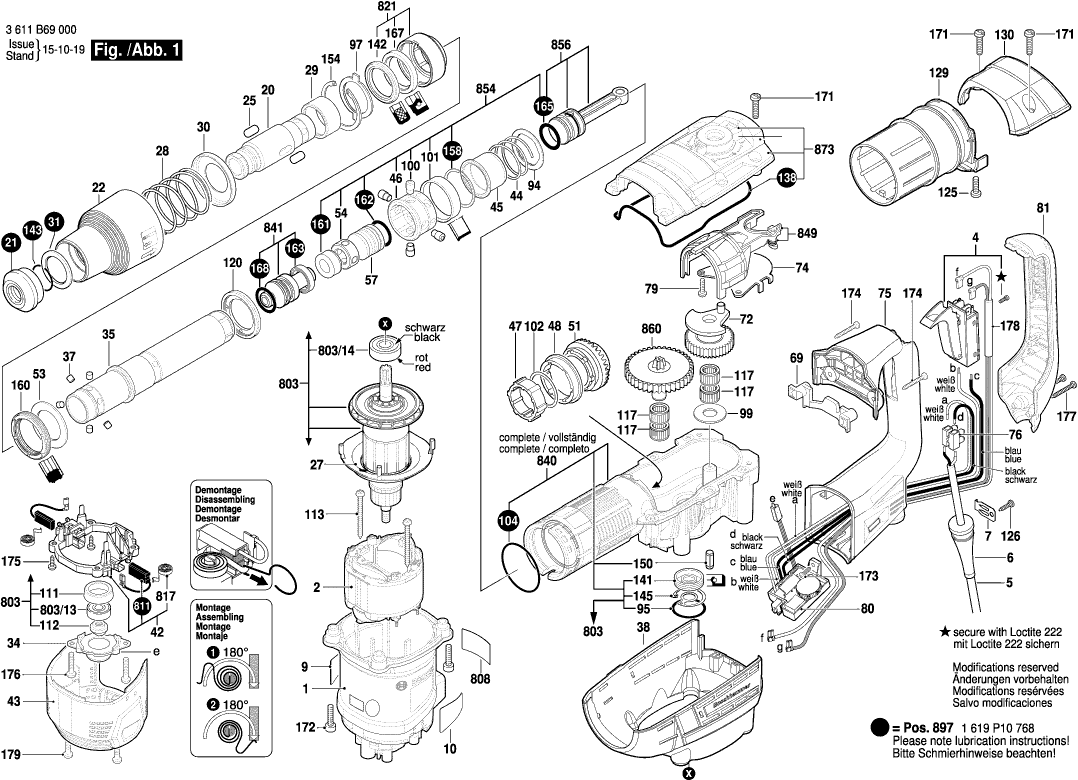

Dessins des Bosch 3611B69000 (GBH5-40D)
Liste de pièces de rechange des Bosch 3611B69000 (GBH5-40D)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur | ||||
| 1 | 1619P07704 | 18.94 | 22.73 | |
| Épanouissement Polaire 220-240V | ||||
| 2 | 1619P08323 | 34.82 | 41.78 | |
| Commutateur | ||||
| 4 | 1619P10396 | 23.90 | 28.68 | |
| Câble d alimentation | ||||
| 5 | 1607000227 | 23.90 | 28.68 | |
| Manchon | ||||
| 6 | 1619P07722 | 2.08 | 2.50 | |
| Collier De Fixation | ||||
| 7 | 1601302019 | 1.49 | 1.79 | |
| Plaque De Marque | ||||
| 9 | 1619P31089 | 2.40 | 2.88 | |
| Plaque De Marque | ||||
| 10 | 1619P31090 | 2.40 | 2.88 | |
| Porte-Outil | ||||
| 20 | 1619P10164 | 52.45 | 62.94 | |
| Bouchon de protection | ||||
| 21 | 1619P07829 | 4.18 | 5.02 | |
| Manchon De Protection | ||||
| 22 | 1619P10160 | 27.81 | 33.37 | |
| Corps D’arret | ||||
| 25 | 1619P07742 | 8.35 | 10.02 | |
| Deflecteur D’air | ||||
| 27 | 1619P07739 | 2.40 | 2.88 | |
| Ressort De Compression | ||||
| 28 | 1614621000 | 2.86 | 3.43 | |
| Coussinet | ||||
| 29 | 1619P10163 | 9.67 | 11.60 | |
| Rondelle D’appui | ||||
| 30 | 1619P10162 | 4.94 | 5.93 | |
| Rondelle D’appui | ||||
| 31 | 1619P07743 | 7.46 | 8.95 | |
| Bride | ||||
| 34 | 1619P10165 | 3.44 | 4.13 | |
| Tube De Marteau | ||||
| 35 | 1619P10167 | 136.48 | 163.78 | |
| Rouleau Cylindrique | ||||
| 37 | 1619P10377 | 2.40 | 2.88 | |
| Capot de recouvrement | ||||
| 38 | 1619P10168 | 14.94 | 17.93 | |
| Porte-Balais | ||||
| 42 | 1619P07754 | 21.30 | 25.56 | |
| Couvercle De Ventilateur | ||||
| 43 | 1619P10171 | 12.82 | 15.38 | |
| Ressort De Compression | ||||
| 44 | 1619P10381 | 2.40 | 2.88 | |
| Douille De Commande | ||||
| 45 | 1610499070 | 16.79 | 20.15 | |
| Bague Perforee | ||||
| 46 | 1619P10172 | 2.86 | 3.43 | |
| Douille Dentee | ||||
| 47 | 1610300064 | 6.73 | 8.08 | |
| Anneau De Fil Jarretier | ||||
| 48 | 1616334012 | 4.94 | 5.93 | |
| Embrayage | ||||
| 51 | 1607000F00 | 47.53 | 57.04 | |
| Couronne D'angle | ||||
| 51 | 1619P12336 | 23.90 | 28.68 | |
| Disque De Support | ||||
| 53 | 1610290068 | 3.44 | 4.13 | |
| Douille De Guidage | ||||
| 54 | 1619P11329 | 12.82 | 15.38 | |
| Frappeur | ||||
| 57 | 1618710091 | 27.81 | 33.37 | |
| Etrier de blocage | ||||
| 69 | 1610099004 | 2.52 | 3.02 | |
| Roue Dentee A Excentrique | ||||
| 72 | 1600A014S9 | 21.30 | 25.56 | |
| Plaque De Guidage | ||||
| 74 | 1611921001 | 2.40 | 2.88 | |
| Poignee | ||||
| 75 | 1619P10176 | 39.14 | 46.97 | |
| Répartiteur | ||||
| 76 | 1619P11754 | 2.08 | 2.50 | |
| Vis A Tete Bombee Torx | ||||
| 79 | 1613435015 | 2.18 | 2.62 | |
| Regulateur De Vitesse | ||||
| 80 | 1619P09589 | 64.67 | 77.60 | |
| Poignee Couvercle | ||||
| 81 | 1619P10177 | 27.81 | 33.37 | |
| Poignee Auxiliaire | ||||
| 84 | 160202507H | 10.90 | 13.08 | |
| Poignee Auxiliaire | ||||
| 84 | 1612025060 | 7.46 | 8.95 | |
| Support De Fixation | ||||
| 85 | 1619P07774 | 8.35 | 10.02 | |
| Vis A Tete Rectangulaire | ||||
| 86 | 1613490002 | 4.18 | 5.02 | |
| Collier De Serrage | ||||
| 87 | 1619P07776 | 3.44 | 4.13 | |
| Rondelle De Friction | ||||
| 94 | 1610102056 | 2.86 | 3.43 | |
| Joint torique | ||||
| 95 | 1610210173 | 2.08 | 2.50 | |
| Anneau D’arret | ||||
| 97 | 1610031005 | 3.44 | 4.13 | |
| Disque De Support | ||||
| 99 | 1610102059 | 2.40 | 2.88 | |
| Goujon D’entrainement | ||||
| 100 | 1613120022 | 2.40 | 2.88 | |
| Segment de retenue | ||||
| 101 | 1610499073 | 6.73 | 8.08 | |
| Rondelle De Compensation | ||||
| 102 | 1610102057 | 1.49 | 1.79 | |
| Rondelle De Compensation | ||||
| 102 | 1610102058 | 1.49 | 1.79 | |
| Joint torique | ||||
| 104 | 1610210160 | 3.44 | 4.13 | |
| Coussinet | ||||
| 111 | 1610290064 | 1.49 | 1.79 | |
| Aimant Torique | ||||
| 112 | 1619P10179 | 5.81 | 6.97 | |
| Vis à Tôle | ||||
| 113 | 1613435009 | 1.49 | 1.79 | |
| Couronne D’aiguilles | ||||
| 117 | 1610913004 | 4.18 | 5.02 | |
| Douille de butée | ||||
| 120 | 1610590019 | 16.79 | 20.15 | |
| Vis A Tete Bombee Torx | ||||
| 125 | 1613435014 | 2.08 | 2.50 | |
| Vis à Tôle | ||||
| 126 | 2910211019 | 1.00 | 1.20 | |
| Segment De Retenue | ||||
| 129 | 1619P10181 | 10.90 | 13.08 | |
| Recouvrement | ||||
| 130 | 1619P10182 | 6.73 | 8.08 | |
| Joint | ||||
| 138 | 1611015053 | 11.37 | 13.64 | |
| Bague D’etancheite | ||||
| 141 | 1610290066 | 9.67 | 11.60 | |
| Bague D’etancheite | ||||
| 142 | 1619P10106 | 8.35 | 10.02 | |
| Anneau élastique | ||||
| 143 | 1614601021 | 7.46 | 8.95 | |
| Anneau de retenue | ||||
| 145 | 1610119012 | 2.40 | 2.88 | |
| Goupille Elastique | ||||
| 150 | 2917790174 | 1.00 | 1.20 | |
| Anneau de retenue | ||||
| 154 | 2916660023 | 4.94 | 5.93 | |
| Anneau élastique | ||||
| 158 | 1614601070 | 2.08 | 2.50 | |
| Bague D’amortissement | ||||
| 160 | 1610290095 | 10.90 | 13.08 | |
| Bague D’amortissement | ||||
| 161 | 1610290094 | 4.18 | 5.02 | |
| Joint torique | ||||
| 162 | 1610210204 | 5.81 | 6.97 | |
| joint d’étanchéité | ||||
| 163 | 1610290065 | 8.35 | 10.02 | |
| Joint torique | ||||
| 165 | 1610210079 | 5.81 | 6.97 | |
| Bague D’etancheite | ||||
| 167 | 1610283033 | 6.73 | 8.08 | |
| Joint torique | ||||
| 168 | 1610210144 | 4.94 | 5.93 | |
| Joint torique | ||||
| 168 | 1610210186 | 2.08 | 2.50 | |
| Vis A Tete Bombee Torx | ||||
| 171 | 1619P07816 | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 172 | 1613435013 | 2.08 | 2.50 | |
| Vis à Tôle | ||||
| 173 | 2910611019 | 2.86 | 3.43 | |
| Vis A Tete Bombee Torx | ||||
| 174 | 1613435012 | 2.08 | 2.50 | |
| Vis | ||||
| 175 | 1619P00228 | 3.44 | 4.13 | |
| Vis à Tôle | ||||
| 175 | 2912401018 | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 176 | 1613435012 | 2.08 | 2.50 | |
| Vis A Tete Bombee Torx | ||||
| 177 | 2603490024 | 1.49 | 1.79 | |
| Vis ST3,9x32 ARGENT | ||||
| 177 | 1619P07821 | 1.00 | 1.20 | |
| Cable De Raccordement | ||||
| 178 | 1619P10286 | 6.73 | 8.08 | |
| Vis | ||||
| 179 | 1619P07815 | 1.00 | 1.20 | |
| Tube De Graisse | ||||
| 661 | 1615430010 | 5.96 | 7.15 | |
| Coffret De Transport | ||||
| 691 | 16054381D1 | 47.53 | 57.04 | |
| Induit 220-240V | ||||
| 803 | 1619P10769 | 58.03 | 69.64 | |
| Roulement A Billes Rigide | ||||
| 803/13 | 1610900026 | 11.37 | 13.64 | |
| Roulement A Billes Rigide | ||||
| 803/14 | 1610905041 | 10.90 | 13.08 | |
| Plaque signalétique | ||||
| 808 | 1619P10876 | 2.40 | 2.88 | |
| Jeu De Balais | ||||
| 811 | 1617014138 | 17.60 | 21.12 | |
| Ressort Spiral | ||||
| 817 | 1614652004 | 7.46 | 8.95 | |
| Douille | ||||
| 821 | 1619P10749 | 21.30 | 25.56 | |
| Boitier D’etande | ||||
| 840 | 1619P10770 | 110.30 | 132.36 | |
| Percuteur | ||||
| 841 | 1619P10752 | 43.12 | 51.74 | |
| Fourchette De Commande | ||||
| 849 | 1617000839 | 23.90 | 28.68 | |
| Douille De Guidage | ||||
| 854 | 1619P10847 | 58.03 | 69.64 | |
| Piston De Marteau | ||||
| 856 | 1619P10765 | 31.42 | 37.70 | |
| Embrayage | ||||
| 860 | 1619P10766 | 88.83 | 106.60 | |
| Couvercle De Carter | ||||
| 873 | 1619P10767 | 39.14 | 46.97 | |
| Poignee Auxiliaire | ||||
| 884 | 1619P07778 | 14.94 | 17.93 | |
| Jeu Pieces D’usure | ||||
| 897 | 1619P10768 | 52.45 | 62.94 | |
