Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0611240008 ( GBH5-38D )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

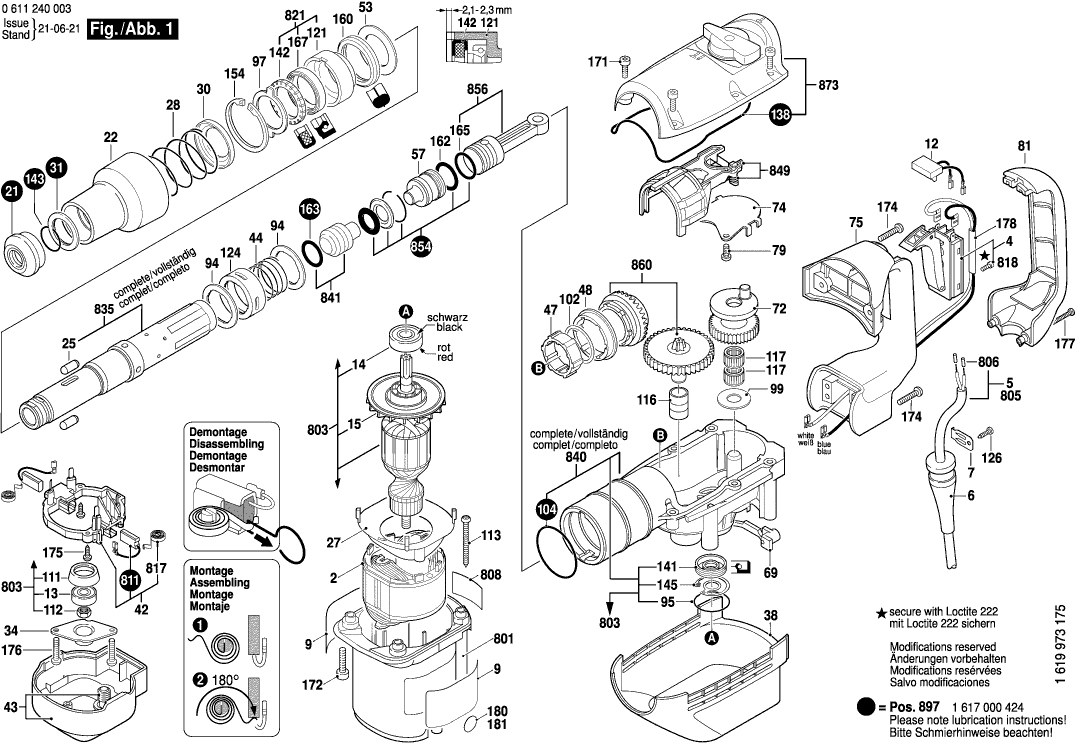

Dessins des Bosch 0611240008 ( GBH5-38D )
Liste de pièces de rechange des Bosch 0611240008 ( GBH5-38D )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Épanouissement Polaire | ||||
| 2 | 1614220122 | 34.82 | 41.78 | |
| Commutateur | ||||
| 4 | 1617200109 | 31.42 | 37.70 | |
| Manchon | ||||
| 6 | 1610703053 | 2.40 | 2.88 | |
| Collier De Fixation | ||||
| 7 | 1601302018 | 1.49 | 1.79 | |
| Plaque De Marque | ||||
| 9 | 1611110C18 | 3.71 | 4.45 | |
| Filtre D’antiparasitage | ||||
| 12 | 1607328052 | 4.18 | 5.02 | |
| Roulement A Billes Rigide | ||||
| 13 | 1610900026 | 11.37 | 13.64 | |
| Roulement A Billes Rigide | ||||
| 14 | 1610905041 | 10.90 | 13.08 | |
| Ventilateur | ||||
| 15 | 1616610085 | 2.86 | 3.43 | |
| Bouchon de protection | ||||
| 21 | 1610508038 | 8.35 | 10.02 | |
| Manchon De Protection | ||||
| 22 | 1610591025 | 18.94 | 22.73 | |
| Corps D’arret | ||||
| 25 | 1612300034 | 3.44 | 4.13 | |
| Deflecteur D’air | ||||
| 27 | 1600591032 | 2.86 | 3.43 | |
| Ressort De Compression | ||||
| 28 | 1614621000 | 2.86 | 3.43 | |
| Rondelle D’appui | ||||
| 30 | 1610505002 | 2.86 | 3.43 | |
| Rondelle D’appui | ||||
| 31 | 1610251006 | 5.81 | 6.97 | |
| Bride | ||||
| 34 | 1610516013 | 1.49 | 1.79 | |
| Capot de recouvrement | ||||
| 38 | 1615190098 | 12.82 | 15.38 | |
| Porte-Balais | ||||
| 42 | 1614336041 | 27.81 | 33.37 | |
| Couvercle De Ventilateur | ||||
| 43 | 1615500303 | 9.67 | 11.60 | |
| Ressort De Compression | ||||
| 44 | 1614617003 | 2.18 | 2.62 | |
| Douille Dentee | ||||
| 47 | 1610300064 | 6.73 | 8.08 | |
| Anneau De Fil Jarretier | ||||
| 48 | 1616334012 | 4.94 | 5.93 | |
| Pas d'informations disponibles, non commandable | ||||
| 51 | 1616333041 | |||
| Disque De Support | ||||
| 53 | 1610290068 | 3.44 | 4.13 | |
| Frappeur | ||||
| 57 | 1618710074 | 23.90 | 28.68 | |
| Etrier de blocage | ||||
| 69 | 1610099004 | 2.52 | 3.02 | |
| Roue Dentee A Excentrique | ||||
| 72 | 1616317064 | 67.98 | 81.58 | |
| Roue Dentee A Excentrique | ||||
| 72 | 1600A014S8 | 43.12 | 51.74 | |
| Plaque De Guidage | ||||
| 74 | 1611921001 | 2.40 | 2.88 | |
| Poignee | ||||
| 75 | 1619P10300 | 21.30 | 25.56 | |
| Vis A Tete Bombee Torx | ||||
| 79 | 1613435015 | 2.18 | 2.62 | |
| Poignee Couvercle | ||||
| 81 | 1615132079 | 10.90 | 13.08 | |
| Poignee Auxiliaire | ||||
| 84 | 160202507H | 10.90 | 13.08 | |
| Support De Fixation | ||||
| 85 | 1618040074 | 4.94 | 5.93 | |
| Vis A Tete Rectangulaire | ||||
| 86 | 1613490002 | 4.18 | 5.02 | |
| Collier De Serrage | ||||
| 87 | 1611316019 | 4.18 | 5.02 | |
| Rondelle De Friction | ||||
| 94 | 1610102056 | 2.86 | 3.43 | |
| Joint torique | ||||
| 95 | 1610210173 | 2.08 | 2.50 | |
| Anneau D’arret | ||||
| 97 | 1610031005 | 3.44 | 4.13 | |
| Disque De Support | ||||
| 99 | 1610102059 | 2.40 | 2.88 | |
| Rondelle De Compensation | ||||
| 102 | 1610102057 | 1.49 | 1.79 | |
| Rondelle De Compensation | ||||
| 102 | 1610102058 | 1.49 | 1.79 | |
| Joint torique | ||||
| 104 | 1610210160 | 3.44 | 4.13 | |
| Coussinet | ||||
| 111 | 1610290064 | 1.49 | 1.79 | |
| Ecrou Hex | ||||
| 112 | 1613300008 | 2.40 | 2.88 | |
| Vis à Tôle | ||||
| 113 | 1613435009 | 1.49 | 1.79 | |
| Bague Interieure | ||||
| 116 | 1610311017 | 6.73 | 8.08 | |
| Couronne D’aiguilles | ||||
| 117 | 1610913029 | 4.18 | 5.02 | |
| Coussinet | ||||
| 121 | 1610328019 | 14.94 | 17.93 | |
| KRAAGBUS | ||||
| 124 | 1619P18399 | 2.18 | 2.62 | |
| Vis | ||||
| 126 | 2603490022 | 1.00 | 1.20 | |
| Joint | ||||
| 138 | 1611015053 | 11.37 | 13.64 | |
| Bague D’etancheite | ||||
| 141 | 1610290066 | 9.67 | 11.60 | |
| Bague D’etancheite | ||||
| 142 | 1610290069 | 5.81 | 6.97 | |
| Anneau élastique | ||||
| 143 | 1614601021 | 7.46 | 8.95 | |
| Anneau de retenue | ||||
| 145 | 1610119012 | 2.40 | 2.88 | |
| Anneau de retenue | ||||
| 154 | 2916660023 | 4.94 | 5.93 | |
| Bague D’amortissement | ||||
| 160 | 1610210161 | 2.86 | 3.43 | |
| Joint torique | ||||
| 162 | 1610210163 | 5.81 | 6.97 | |
| joint d’étanchéité | ||||
| 163 | 1610290065 | 8.35 | 10.02 | |
| Joint torique | ||||
| 165 | 1610210079 | 5.81 | 6.97 | |
| Bague D’etancheite | ||||
| 167 | 1610283033 | 6.73 | 8.08 | |
| Vis A Tete Bombee Torx | ||||
| 171 | 1613435016 | 2.08 | 2.50 | |
| Vis A Tete Bombee Torx | ||||
| 172 | 1613435013 | 2.08 | 2.50 | |
| Vis A Tete Bombee Torx | ||||
| 174 | 1613435012 | 2.08 | 2.50 | |
| Vis à Tôle | ||||
| 175 | 2912401018 | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 176 | 1613435012 | 2.08 | 2.50 | |
| Vis à Tôle | ||||
| 177 | 1603435051 | 2.08 | 2.50 | |
| Cable De Connexion | ||||
| 178 | 1604412069 | 7.46 | 8.95 | |
| Tube De Graisse | ||||
| 661 | 1615430010 | 5.96 | 7.15 | |
| Carter De Moteur | ||||
| 801 | 1619P10299 | 21.30 | 25.56 | |
| Induit | ||||
| 803 | 1614011083 | 136.48 | 163.78 | |
| Embout | ||||
| 806 | 3604477009 | 2.40 | 2.88 | |
| Plaque signalétique | ||||
| 808 | 160111A3H5 | 2.40 | 2.88 | |
| Jeu De Balais | ||||
| 811 | 1607000493 | 126.98 | 152.38 | |
| Jeu De Balais | ||||
| 811 | 1617014138 | 17.60 | 21.12 | |
| Ressort Spiral | ||||
| 817 | 1614652004 | 7.46 | 8.95 | |
| Vis à tête cylindrique | ||||
| 818 | 2910011088 | 1.00 | 1.20 | |
| Coussinet | ||||
| 821 | 1617000842 | 21.30 | 25.56 | |
| Tube De Marteau | ||||
| 835 | 1617000841 | 122.80 | 147.36 | |
| Boitier D’etande | ||||
| 840 | 1617000840 | 80.26 | 96.31 | |
| Plus disponible, pas de remplacement | ||||
| 841 | 1617000460 | |||
| Fourchette De Commande | ||||
| 849 | 1617000839 | 23.90 | 28.68 | |
| Rondelle De Butee | ||||
| 854 | 1617000461 | 16.79 | 20.15 | |
| Piston De Marteau | ||||
| 856 | 1617000843 | 21.30 | 25.56 | |
| TANDWIELKOPPELING | ||||
| 860 | 1607000F00 | 47.53 | 57.04 | |
| Couvercle De Carter | ||||
| 873 | 1617000860 | 52.45 | 62.94 | |
| Poignee Auxiliaire Ø62 MM NOIR | ||||
| 884 | 1612025055 | 36.85 | 44.22 | |
| Poignee Auxiliaire | ||||
| 886 | 1617000459 | 12.82 | 15.38 | |
| Reservoir D’huile | ||||
| 895 | 1615430019 | 61.93 | 74.32 | |
| Jeu Pieces D’usure | ||||
| 897 | 1617000A16 | 39.14 | 46.97 | |
| Plus disponible, pas de remplacement | ||||
| 898 | 1615437511 | |||
