Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0611236708 ( GBH4DFE )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Bosch 0611236708 ( GBH4DFE )

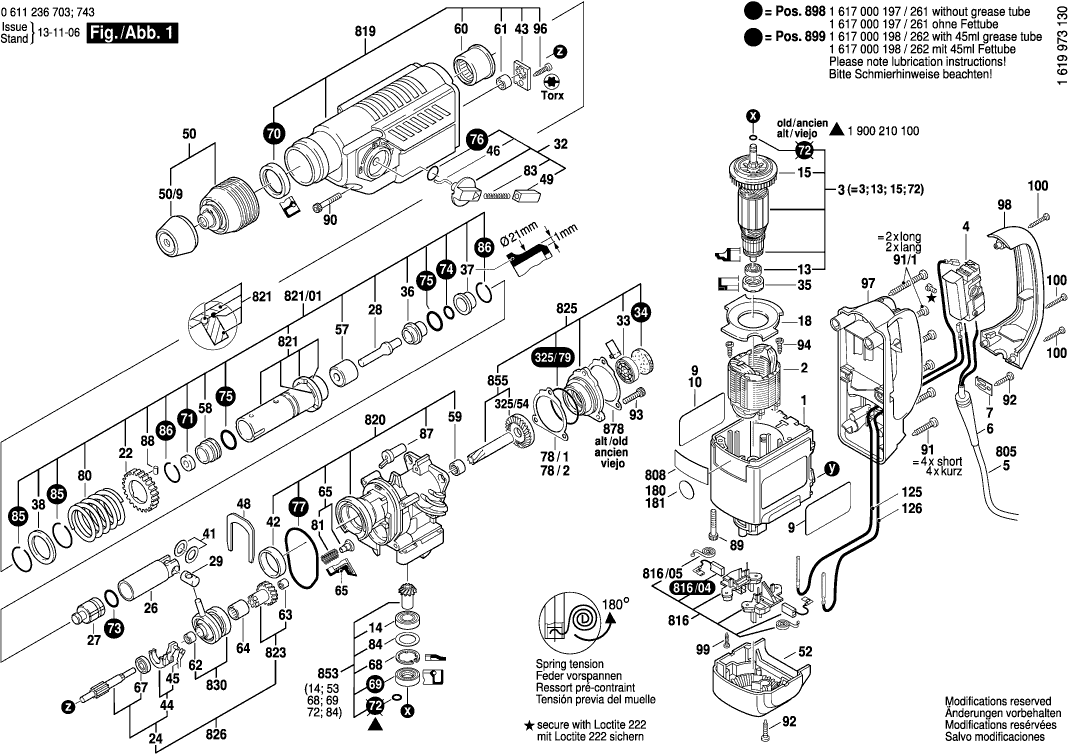

Dessins techniques 1
Cliquez pour agrandir

Dessins techniques 2
Cliquez pour agrandir

Liste de pièces de rechange des Bosch 0611236708 ( GBH4DFE )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Carter De Moteur BLEU
1 1615108059 18.19 21.83

Épanouissement Polaire 230V
2 1614220117 12.41 14.89

Induit Avec Ventilateur 220-230V
3 1614010128 101.94 122.33

Commutateur
4 2607200576 23.75 28.50

Manchon Ø7,3-Ø8,6x76 MM
6 2600703018 1.94 2.33

Collier De Fixation
7 1601302018 1.18 1.42

Plaque De Marque
9 1611110974 3.31 3.97

Roulement A Billes Rigide 7x19x6
13 1610905025 5.33 6.40

Roulement A Billes Rigide 12x28x8
14 1900900289 8.45 10.14

Ventilateur
15 1606610132 1.70 2.04

Deflecteur D’air
18 1610591011 0.83 1.00

Roue Cylindrique Z=50
22 1616317602 9.53 11.44

Arbre Dentele Z=3/9
24 1617000500 40.61 48.73

Piston De Marteau
26 1618700063 12.41 14.89

Frappeur
27 1618710060 12.41 14.89

Percuteur
28 1613124043 6.54 7.85

Axe De Piston
29 1613105012 2.71 3.25

Manette NOIR
32 1612026037 7.58 9.10

Disque Perfore
33 1610190016 1.94 2.33

Disque De Feutre
34 1610005000 1.18 1.42

Bague En Caoutchouc
35 1610206021 1.18 1.42

Plus disponible, pas de remplacement
36 1610390016

Douille D’amortissement Ø21 MM
37 1610390032 4.70 5.64

Rondelle D’appui
38 1610102026 1.94 2.33

Rondelle D’ajustage 1,2 MM ÉPAIS
41 1610101011 1.18 1.42

Palier-Glisseur
42 1610202015 2.24 2.69

Frein D’ecrou
43 1611098005 2.24 2.69

Element De Commutation
44 1615820092 1.94 2.33

Ressort D’actionnement
45 1614651014 1.18 1.42

Tenon D’entrainement
46 1614690002 1.18 1.42

Tole De Maintien
48 1611016003 1.70 2.04

Bouton De Commande ROUGE
49 1612026035 1.18 1.42

Mandrin A Serrage Rapide L=70 MM SDS-PLUS
50 1618598175 67.25 80.70

Bouchon de protection L=21,0 MM, SDS-TOP
50/9 1610508037 5.83 7.00

Bouchon de protection L=21,5 MM, SDS-PLUS
50/9 1610508026 3.31 3.97

Capot BLEU
52 1615500298 4.70 5.64

Douille De Butee
57 1610390025 8.45 10.14

Bague De Guidage
58 1610390026 10.73 12.88

Douille à aiguilles
59 1610910080 1.94 2.33

Roulement A Aiguilles
60 1610910073 8.45 10.14

Douille à aiguilles
61 1610910098 2.71 3.25

Palier-Glisseur
62 1610200020 1.18 1.42

Plus disponible, pas de remplacement
63 1610910064

Couronne D’aiguilles
64 1610913010 3.31 3.97

Palier-Glisseur
65 1610591016 2.24 2.69

Roulement A Billes Rigide
67 1610905016 7.58 9.10

Anneau élastique
68 1610119009 0.83 1.00

Bague D’etancheite
69 1610283041 5.33 6.40

Bague D’etancheite
70 1610283023 5.33 6.40

Racleur
71 1610290029 2.71 3.25

Joint torique 17,0x3,0 MM VERT
73 1610210121 1.94 2.33

Joint torique 11,0x3,5 MM
74 1610210104 1.94 2.33

Joint torique 18,0x3,5 MM
75 1610210159 2.24 2.69

Joint torique 10,5x2,7 MM
76 1610210046 1.70 2.04

Joint torique 60,0x3,0 MM
77 1610210106 1.94 2.33

Rondelle De Compensation 0,1 MM ÉPAIS
78/1 1610134005 0.83 1.00

Rondelle De Compensation 0,2 MM ÉPAIS
78/2 1610134006 0.83 1.00

Ressort De Compression
80 1614634006 4.10 4.92

Ressort De Compression
81 1614611009 1.18 1.42

Ressort De Compression
83 1614611006 2.71 3.25

Rondelle D’appui 1,2 MM ÉPAIS
84 1610101627 0.83 1.00

Anneau élastique
85 1614601011 1.18 1.42

Anneau élastique
86 1614601024 1.18 1.42

Douille Filetee
87 1610390027 0.83 1.00

ROULEAU
88 1613200007 1.18 1.42

Vis cyl SixPans Creux CHC DIN 912-M 5x35-8.8
89 2910141168 2.24 2.69

Vis cyl SixPans Creux CHC DIN 912-M 5x35-8.8
90 2910141168 2.24 2.69

Vis à Tôle DIN 7971-ST4,8x25-F
91 2910211036 0.83 1.00

Vis à Tôle DIN 7971-ST4,8x38-F
91/1 2910211038 1.18 1.42

Vis à Tôle DIN7981-ST3,9x16-C-Z
92 2912401019 0.83 1.00

Vis cyl SixPans Creux CHC DIN 912-M5x20-8.8
93 2910141162 1.70 2.04

Vis Empreinte Cruciforme DIN 7981-ST3,5x9,5-F
94 2603435015 1.70 2.04

Vis à Tôle DIN7981-ST3,9x13-C-Z
96 2912401018 0.83 1.00

Poignee Couvercle NOIR
97 1615133031 9.53 11.44

Couvercle NOIR
98 1615133030 6.54 7.85

Vis à Tôle DIN 7971-ST2,9x9,5-F
99 2910211005 0.83 1.00

Vis A Tete Bombee 40 x 35MM
100 2914211311 0.83 1.00

Poignee Auxiliaire
120 160202507H 8.45 10.14

Support De Fixation Ø51x110 MM
121 1618040054 4.10 4.92

Vis A Tete Rectangulaire M8x40 MM
122 1613490002 3.31 3.97

Collier De Serrage Ø51 MM
123 1611316009 4.70 5.64

Cable De Connexion L=330 MM BLANC
125 1614448035 0.83 1.00

Plus disponible, pas de remplacement
126 1614448036

Jeu De Balais
210 1607000495 95.99 115.19

Couronne D’angle Z=32
325/54 1616333029 10.73 12.88

Joint torique 40,0x1,5 MM
325/79 2600210003 1.94 2.33

Butee De Profondeur SW 6x330 MM
652 1613001008 6.54 7.85

Tube de Graisse 30 ML
661 1615430010 5.33 6.40

Adaptateur
701 2607000186 0.83 1.00

Plus disponible, pas de remplacement
713 2607001316

Plus disponible, pas de remplacement
791 2605438389

Câble d alimentation EU 4,15m 2 x 1,0mm H07 RN-F
805 1614460026 13.93 16.72

Plaque signalétique
808 160111A3H3 1.94 2.33

Plus disponible, pas de remplacement
816 1617000357

Jeu De Balais
816/04 1617014124 11.88 14.26

Ressort Spiral
816/05 1614652002 0.83 1.00

Boitier D’etande BLEU
819 1617000345 49.56 59.47

Carter D’engrenages
820 1617000315 55.25 66.30

Plus disponible, pas de remplacement
821 1617000978

Plus disponible, pas de remplacement
821/01 1617000979

Douille Dentee Z=25
823 1616328044 26.84 32.21

Flasque De Palier
825 1615805064 33.45 40.14

Plus disponible, pas de remplacement
826 1617000516

Plus disponible, pas de remplacement
830 1615819022

Pignon Z=15
853 1617000196 40.61 48.73

Arbre Intermediaire Z=9
855 1617000982 26.84 32.21

Rondelle plate 0,5 MM ÉPAIS
878 1610134008 1.18 1.42

Plus disponible, pas de remplacement
884 1612025038

Jeu Pieces D’usure
898 1617000197 26.84 32.21

Jeu Pieces D’usure
899 1617000198 26.84 32.21
