Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3611C32101 ( GBH4-32DFR )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

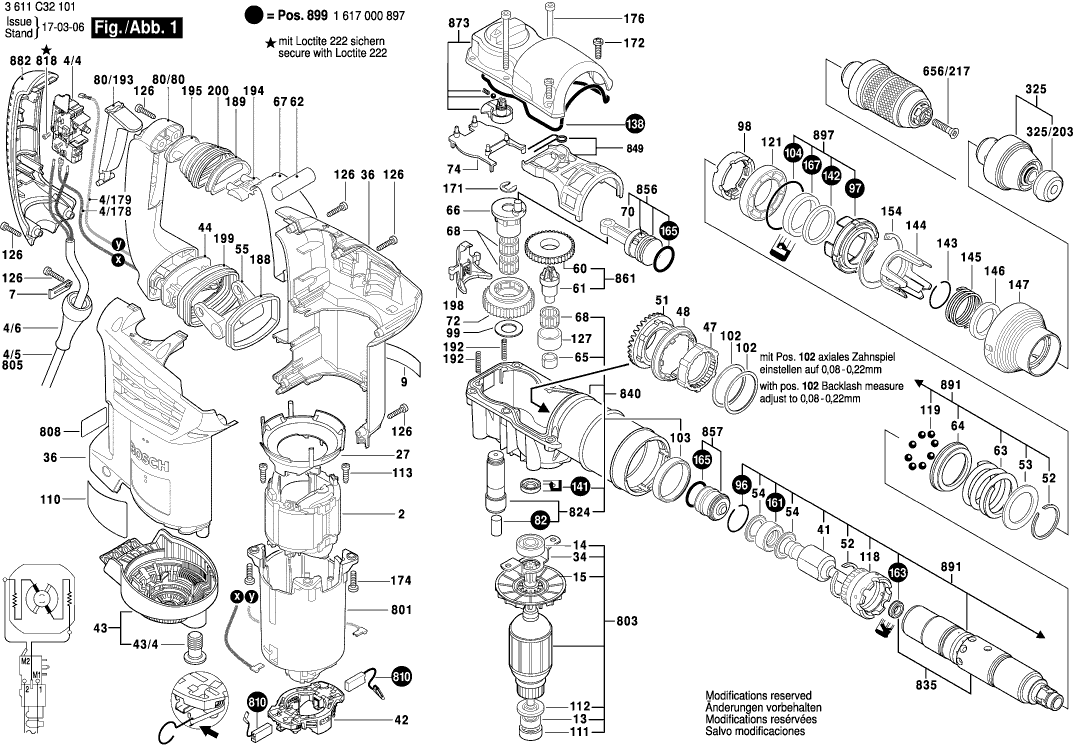

Dessins des Bosch 3611C32101 ( GBH4-32DFR )
Liste de pièces de rechange des Bosch 3611C32101 ( GBH4-32DFR )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Épanouissement Polaire | ||||
| 2 | 1619P08340 | 31.42 | 37.70 | |
| Cable De Connexion | ||||
| 4/178 | 1614412055 | 2.86 | 3.43 | |
| Cable De Connexion | ||||
| 4/179 | 1614412056 | 2.86 | 3.43 | |
| Commutateur | ||||
| 4/4 | 1617200127 | 27.81 | 33.37 | |
| Manchon | ||||
| 4/6 | 1600703034 | 2.40 | 2.88 | |
| Collier De Fixation | ||||
| 7 | 1601302017 | 1.00 | 1.20 | |
| Plaque De Marque | ||||
| 9 | 1617S028J8 | 7.46 | 8.95 | |
| Plaque De Marque | ||||
| 9 | 160111C1CA | 2.18 | 2.62 | |
| Roulement A Billes | ||||
| 13 | 2600905032 | 4.94 | 5.93 | |
| Roulement A Billes Rigide | ||||
| 14 | 1610905036 | 6.73 | 8.08 | |
| Ventilateur | ||||
| 15 | 1616610100 | 3.44 | 4.13 | |
| Deflecteur D’air | ||||
| 27 | 1610591043 | 3.44 | 4.13 | |
| Tole De Fixation | ||||
| 34 | 1611322004 | 2.86 | 3.43 | |
| Coquille | ||||
| 36 | 1615104049 | 27.81 | 33.37 | |
| Percuteur | ||||
| 41 | 1613124088 | 27.81 | 33.37 | |
| Porte-Balais | ||||
| 42 | 1614336072 | 27.81 | 33.37 | |
| Couvercle De Ventilateur | ||||
| 43 | 1615500384 | 9.67 | 11.60 | |
| Vis De Serrage | ||||
| 43/4 | 1613490007 | 2.86 | 3.43 | |
| raccord poignée carter | ||||
| 44 | 1614611025 | 2.86 | 3.43 | |
| Douille Dentee | ||||
| 47 | 1616328049 | 12.82 | 15.38 | |
| Anneau De Fil Jarretier | ||||
| 48 | 1610290085 | 18.94 | 22.73 | |
| Couronne D’angle | ||||
| 51 | 1616333044 | 23.90 | 28.68 | |
| Anneau de retenue | ||||
| 52 | 1614601061 | 2.40 | 2.88 | |
| Rondelle D’appui | ||||
| 53 | 1610102634 | 2.40 | 2.88 | |
| Rondelle De Butee | ||||
| 54 | 1610101020 | 4.18 | 5.02 | |
| Levier Culbuteur | ||||
| 55 | 1612099001 | 2.40 | 2.88 | |
| Roue Cylindrique | ||||
| 60 | 1616317076 | 12.82 | 15.38 | |
| Pignon | ||||
| 61 | 1616333046 | 21.30 | 25.56 | |
| Tampon En Caoutchouc | ||||
| 62 | 1610026002 | 2.18 | 2.62 | |
| Ressort De Compression | ||||
| 63 | 1614611026 | 6.73 | 8.08 | |
| Bague D’accouplement | ||||
| 64 | 1616409024 | 14.94 | 17.93 | |
| Palier-Glisseur | ||||
| 65 | 1610301007 | 4.94 | 5.93 | |
| Excentrique | ||||
| 66 | 1616455006 | 33.33 | 40.00 | |
| Ressort A Lame | ||||
| 67 | 1616232006 | 2.08 | 2.50 | |
| Couronne D’aiguilles | ||||
| 68 | 1610913021 | 2.40 | 2.88 | |
| Bielle | ||||
| 70 | 1612001041 | 13.13 | 15.76 | |
| Roue Dentee A Excentrique | ||||
| 72 | 1616317077 | 31.42 | 37.70 | |
| Plaque d’appui | ||||
| 74 | 1614336075 | 1.49 | 1.79 | |
| Cliquet D’engrenage | ||||
| 80/193 | 1612026126 | 2.40 | 2.88 | |
| Poignee | ||||
| 80/80 | 1615133033 | 10.90 | 13.08 | |
| Racleur En Feutre | ||||
| 82 | 1610205010 | 1.00 | 1.20 | |
| Poignee Auxiliaire | ||||
| 84 | 160202507H | 10.90 | 13.08 | |
| Support De Fixation | ||||
| 85 | 1618040087 | 7.46 | 8.95 | |
| Vis A Tete Rectangulaire | ||||
| 86 | 1613490002 | 4.18 | 5.02 | |
| Collier De Serrage | ||||
| 87 | 1611316019 | 4.18 | 5.02 | |
| Anneau élastique | ||||
| 96 | 1614601060 | 1.49 | 1.79 | |
| Douille D’etancheite | ||||
| 97 | 1610314005 | 2.40 | 2.88 | |
| Douille Entretoise | ||||
| 98 | 1610211019 | 2.40 | 2.88 | |
| Rondelle D’appui | ||||
| 99 | 1610101626 | 1.49 | 1.79 | |
| Rondelle De Compensation | ||||
| 102 | 1610102079 | 2.08 | 2.50 | |
| Rondelle De Compensation | ||||
| 102 | 1610102081 | 2.08 | 2.50 | |
| Rondelle De Compensation | ||||
| 102 | 1610102080 | 1.00 | 1.20 | |
| Palier-Glisseur | ||||
| 103 | 1610200027 | 3.44 | 4.13 | |
| Joint torique | ||||
| 104 | 1610210196 | 1.49 | 1.79 | |
| Plaquette Indicatrice | ||||
| 110 | 1617S028J6 | 9.67 | 11.60 | |
| Plaquette Indicatrice | ||||
| 110 | 1611110Y97 | 2.18 | 2.62 | |
| Bague Intermediaire | ||||
| 111 | 1600502023 | 2.08 | 2.50 | |
| Bouchon Expansible | ||||
| 112 | 1610190038 | 1.00 | 1.20 | |
| Vis A Tete Bombee | ||||
| 113 | 1613435038 | 1.00 | 1.20 | |
| Douille D’accouplement | ||||
| 118 | 1616455007 | 34.82 | 41.78 | |
| Bille | ||||
| 119 | 1903230013 | 2.08 | 2.50 | |
| Palier-Glisseur | ||||
| 121 | 1610200028 | 7.46 | 8.95 | |
| Vis A Tete Bombee Torx | ||||
| 126 | 2603490023 | 1.00 | 1.20 | |
| Coussinet | ||||
| 127 | 1610422021 | 4.94 | 5.93 | |
| Joint | ||||
| 138 | 1611015058 | 5.27 | 6.32 | |
| Bague D’etancheite | ||||
| 141 | 1600A0089A | 6.73 | 8.08 | |
| Rondelle De Feutre | ||||
| 142 | 1610205012 | 1.49 | 1.79 | |
| Anneau élastique | ||||
| 143 | 2916540015 | 1.49 | 1.79 | |
| Anneau A Crabots | ||||
| 144 | 1610241001 | 2.40 | 2.88 | |
| Ressort De Compression | ||||
| 145 | 1614611023 | 1.49 | 1.79 | |
| Bague D’appui | ||||
| 146 | 1610200029 | 6.73 | 8.08 | |
| Manchon | ||||
| 147 | 1610390056 | 2.40 | 2.88 | |
| Anneau de retenue | ||||
| 154 | 1614601062 | 2.08 | 2.50 | |
| Bague D’amortissement | ||||
| 161 | 1610290092 | 4.18 | 5.02 | |
| Joint A Lèvres | ||||
| 163 | 1600A009VC | 2.86 | 3.43 | |
| Joint torique | ||||
| 165 | 1610210199 | 2.08 | 2.50 | |
| Bague D’etancheite | ||||
| 167 | 1610283030 | 11.37 | 13.64 | |
| Anneau D’arret | ||||
| 171 | 2916080911 | 2.08 | 2.50 | |
| Vis autotaradeuse p. d fo | ||||
| 172 | 1613490013 | 1.32 | 1.58 | |
| Vis autotaradeuse p. défo | ||||
| 172 | 160343508E | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 174 | 1613490014 | 1.49 | 1.79 | |
| Vis à tête cylindrique | ||||
| 176 | 2912738178 | 1.00 | 1.20 | |
| Element De Serrage | ||||
| 188 | 1610209008 | 3.44 | 4.13 | |
| Element Serrage | ||||
| 189 | 1610209009 | 2.86 | 3.43 | |
| Ressort De Compression | ||||
| 192 | 1614611016 | 1.00 | 1.20 | |
| Plaque Vissee | ||||
| 194 | 1610099008 | 2.08 | 2.50 | |
| Piece De Serrage | ||||
| 195 | 1610099009 | 2.40 | 2.88 | |
| Poussoir De Commutation | ||||
| 198 | 1612099000 | 3.44 | 4.13 | |
| Soufflet | ||||
| 199 | 1610284002 | 5.81 | 6.97 | |
| Soufflet | ||||
| 200 | 1610284001 | 5.81 | 6.97 | |
| Porte Outil | ||||
| 325 | 1617000895 | 43.12 | 51.74 | |
| Bouchon de protection | ||||
| 325/203 | 1610508047 | 2.08 | 2.50 | |
| Vis à tête fraisée | ||||
| 656/217 | 2603421229 | 1.49 | 1.79 | |
| Tube De Graisse | ||||
| 661 | 1615430010 | 5.96 | 7.15 | |
| Butee De Profondeur | ||||
| 688 | 1613001008 | 8.35 | 10.02 | |
| Carter De Moteur | ||||
| 801 | 1615108150 | 16.79 | 20.15 | |
| Induit Avec Ventilateur | ||||
| 803 | 1614010252 | 80.26 | 96.31 | |
| Câble d alimentation | ||||
| 805 | 1607000392 | 21.30 | 25.56 | |
| Plaque signalétique | ||||
| 808 | 160111A3H5 | 2.40 | 2.88 | |
| Jeu De Balais | ||||
| 810 | 1614321079 | 14.94 | 17.93 | |
| Vis à tête cylindrique | ||||
| 818 | 2603410001 | 1.49 | 1.79 | |
| Axe D’excentrique | ||||
| 824 | 1613123013 | 16.79 | 20.15 | |
| Tube De Marteau | ||||
| 835 | 1615806229 | 98.18 | 117.82 | |
| Boitier D’etande | ||||
| 840 | 1615190168 | 64.67 | 77.60 | |
| Fourchette De Commande | ||||
| 849 | 1611329030 | 9.67 | 11.60 | |
| Piston De Marteau | ||||
| 856 | 1618700093 | 13.13 | 15.76 | |
| Frappeur | ||||
| 857 | 1618710094 | 16.79 | 20.15 | |
| Pignon | ||||
| 861 | 1616333048 | 21.30 | 25.56 | |
| Couvercle De Carter | ||||
| 873 | 1615500411 | 27.81 | 33.37 | |
| Poignee Couvercle | ||||
| 882 | 16170006AE | 11.37 | 13.64 | |
| Poignee Auxiliaire | ||||
| 884 | 1612025079 | 14.94 | 17.93 | |
| Tube De Marteau | ||||
| 891 | 1615806230 | 155.51 | 186.61 | |
| Plus disponible, pas de remplacement | ||||
| 895 | 1615438426 | |||
| Douille D’etancheite | ||||
| 897 | 1610314006 | 12.82 | 15.38 | |
| Jeu Pieces D’usure | ||||
| 899 | 1617000897 | 34.82 | 41.78 | |
