Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0611227003 ( GBH38 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

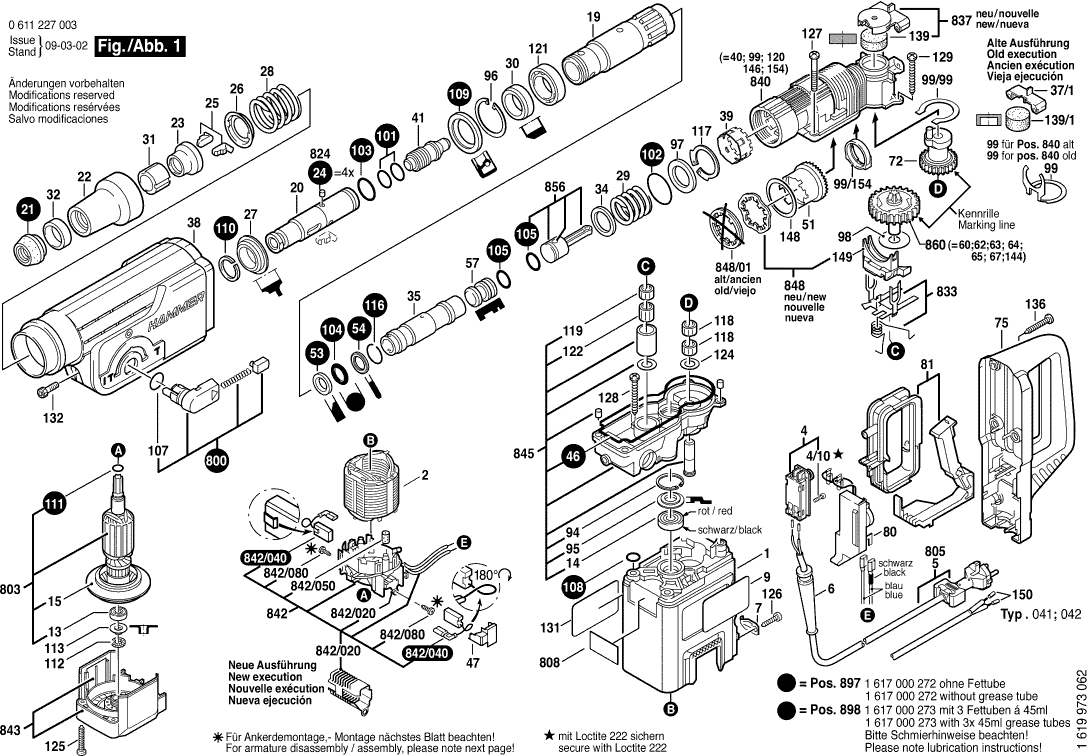

Dessins des Bosch 0611227003 ( GBH38 )
Liste de pièces de rechange des Bosch 0611227003 ( GBH38 )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Plus disponible, pas de remplacement | ||||
| 1 | 1615102142 | |||
| Épanouissement Polaire | ||||
| 2 | 1604220343 | 34.82 | 41.78 | |
| Commutateur | ||||
| 4 | 1617200048 | 15.61 | 18.73 | |
| Vis à tête cylindrique | ||||
| 4/10 | 2910011088 | 1.00 | 1.20 | |
| Manchon | ||||
| 6 | 3600703011 | 2.86 | 3.43 | |
| Manchon | ||||
| 6 | 1610703053 | 2.40 | 2.88 | |
| Collier De Fixation | ||||
| 7 | 1601302018 | 1.49 | 1.79 | |
| Plaque De Marque | ||||
| 9 | 1611110672 | 2.38 | 2.86 | |
| Roulement A Billes Rigide | ||||
| 13 | 1610900025 | 13.90 | 16.68 | |
| Roulement A Billes Rigide | ||||
| 14 | 1610905007 | 13.58 | 16.30 | |
| Plus disponible, pas de remplacement | ||||
| 15 | 1616610071 | |||
| Tube De Guidage | ||||
| 19 | 1615806090 | 111.64 | 133.97 | |
| Porte-Outil | ||||
| 20 | 1618597060 | 100.27 | 120.32 | |
| Bouchon de protection | ||||
| 21 | 1610508017 | 3.44 | 4.13 | |
| Plus disponible, pas de remplacement | ||||
| 22 | 1610591009 | |||
| Douille de butée | ||||
| 23 | 1610520001 | 11.37 | 13.64 | |
| Corps D’arret | ||||
| 25 | 1612300027 | 10.90 | 13.08 | |
| Disque De Commande | ||||
| 26 | 1610290025 | 6.73 | 8.08 | |
| Plus disponible, pas de remplacement | ||||
| 27 | 1610222008 | |||
| Ressort De Compression | ||||
| 28 | 1614621000 | 2.86 | 3.43 | |
| Ressort De Compression | ||||
| 29 | 1614616008 | 2.18 | 2.62 | |
| Bague De Roulement De Bi | ||||
| 30 | 1610250007 | 11.94 | 14.33 | |
| Plus disponible, pas de remplacement | ||||
| 31 | 1610390015 | |||
| Plus disponible, pas de remplacement | ||||
| 32 | 1610202016 | |||
| Rondelle D’appui | ||||
| 34 | 1610102622 | 1.00 | 1.20 | |
| Tube De Marteau | ||||
| 35 | 1615806089 | 100.27 | 120.32 | |
| Capot de recouvrement | ||||
| 38 | 1615190064 | 13.58 | 16.30 | |
| Bague D’accouplement | ||||
| 39 | 1610290024 | 6.96 | 8.35 | |
| Plus disponible, pas de remplacement | ||||
| 41 | 1613124036 | |||
| Plus disponible, pas de remplacement | ||||
| 46 | 1611015036 | |||
| Capot | ||||
| 47 | 1610591012 | 1.32 | 1.58 | |
| Couronne D’angle | ||||
| 51 | 1616333023 | 111.64 | 133.97 | |
| Plus disponible, pas de remplacement | ||||
| 53 | 1610190023 | |||
| Plus disponible, pas de remplacement | ||||
| 54 | 1610101014 | |||
| Frappeur | ||||
| 57 | 1618710053 | 15.26 | 18.31 | |
| Roue Dentee A Excentrique | ||||
| 72 | 1616337003 | 124.07 | 148.88 | |
| Poignee | ||||
| 75 | 1615132059 | 11.94 | 14.33 | |
| Plus disponible, pas de remplacement | ||||
| 80 | 1617233024 | |||
| Cliquet D’engrenage | ||||
| 81 | 1612026055 | 7.32 | 8.78 | |
| Poignee Auxiliaire | ||||
| 84 | 1612025019 | 6.73 | 8.08 | |
| Support De Fixation | ||||
| 85 | 1618040056 | 4.12 | 4.94 | |
| Vis A Tete Rectangulaire | ||||
| 86 | 1613490001 | 8.35 | 10.02 | |
| Collier De Serrage | ||||
| 87 | 1611316008 | 9.67 | 11.60 | |
| Anneau de retenue | ||||
| 94 | 1610119007 | 1.24 | 1.49 | |
| Plus disponible, pas de remplacement | ||||
| 95 | 2916120023 | |||
| Anneau de retenue | ||||
| 96 | 2916660024 | 4.94 | 5.93 | |
| Rondelle D’ajustage | ||||
| 97 | 2916190284 | 0.83 | 1.00 | |
| Rondelle De Friction | ||||
| 98 | 1610101622 | 2.00 | 2.40 | |
| Tole De Maintien | ||||
| 99 | 1611329011 | 5.96 | 7.15 | |
| Plus disponible, pas de remplacement | ||||
| 99/154 | 1610222010 | |||
| Tole De Maintien | ||||
| 99/99 | 1610190030 | 3.04 | 3.65 | |
| Joint torique | ||||
| 101 | 1610210094 | 2.52 | 3.02 | |
| Plus disponible, pas de remplacement | ||||
| 102 | 1610210095 | |||
| Plus disponible, pas de remplacement | ||||
| 103 | 1610210100 | |||
| Plus disponible, pas de remplacement | ||||
| 104 | 1610210093 | |||
| Joint torique | ||||
| 105 | 1610210096 | 2.52 | 3.02 | |
| Joint torique | ||||
| 107 | 1610210116 | 2.52 | 3.02 | |
| Joint torique | ||||
| 108 | 1900210103 | 2.52 | 3.02 | |
| Bague D’etancheite | ||||
| 109 | 1610283028 | 5.27 | 6.32 | |
| Plus disponible, pas de remplacement | ||||
| 110 | 1610116003 | |||
| Plus disponible, pas de remplacement | ||||
| 111 | 1610210081 | |||
| Bague De Serrage | ||||
| 112 | 1610210090 | 4.84 | 5.81 | |
| Plus disponible, pas de remplacement | ||||
| 113 | 1610328013 | |||
| Anneau de retenue | ||||
| 116 | 1610116004 | 1.49 | 1.79 | |
| Anneau de retenue | ||||
| 117 | 1610119008 | 1.32 | 1.58 | |
| Plus disponible, pas de remplacement | ||||
| 118 | 1610913009 | |||
| Couronne D’aiguilles | ||||
| 119 | 1610913011 | 5.96 | 7.15 | |
| Plus disponible, pas de remplacement | ||||
| 121 | 1610905014 | |||
| Couronne D’aiguilles | ||||
| 122 | 1610913029 | 4.18 | 5.02 | |
| Plus disponible, pas de remplacement | ||||
| 124 | 1610101008 | |||
| Vis à Tôle | ||||
| 125 | 2912401036 | 0.83 | 1.00 | |
| Vis à Tôle | ||||
| 126 | 2910211019 | 1.00 | 1.20 | |
| Vis A Tete Bombee | ||||
| 127 | 2912311166 | 1.00 | 1.20 | |
| Vis à Tôle | ||||
| 128 | 2910211037 | 1.49 | 1.79 | |
| Vis à Tôle | ||||
| 129 | 2912401037 | 1.00 | 1.20 | |
| Plaque De Marque | ||||
| 131 | 1611110673 | 2.52 | 3.02 | |
| Vis Micro-Encapsulee | ||||
| 132 | 2914551117 | 1.32 | 1.58 | |
| Vis à Tôle | ||||
| 136 | 2910211236 | 1.00 | 1.20 | |
| Plus disponible, pas de remplacement | ||||
| 139 | 1617000291 | |||
| Rondelle De Compensation | ||||
| 148 | 1610102627 | 2.00 | 2.40 | |
| Rondelle De Compensation | ||||
| 148 | 1610102633 | 2.00 | 2.40 | |
| Piece Moulee | ||||
| 149 | 1612388021 | 3.48 | 4.18 | |
| Plus disponible, pas de remplacement | ||||
| 750 | 2605438314 | |||
| Poignee Auxiliaire | ||||
| 784 | 2602025062 | 0.83 | 1.00 | |
| Plus disponible, pas de remplacement | ||||
| 800 | 1617000945 | |||
| Plus disponible, pas de remplacement | ||||
| 803 | 1614010180 | |||
| Câble d alimentation | ||||
| 805 | 1617000723 | 27.81 | 33.37 | |
| Plaque signalétique | ||||
| 808 | 160111A3H3 | 2.40 | 2.88 | |
| Rouleau Cylindrique | ||||
| 824 | 1617000271 | 4.58 | 5.50 | |
| Fourchette De Commande | ||||
| 833 | 1617000949 | 21.73 | 26.08 | |
| Plus disponible, pas de remplacement | ||||
| 837 | 1617000291 | |||
| Boitier D’etande | ||||
| 840 | 1617000811 | 58.79 | 70.55 | |
| Plus disponible, pas de remplacement | ||||
| 842 | 1614336009 | |||
| Plus disponible, pas de remplacement | ||||
| 842/020 | 1614336043 | |||
| Jeu De Balais | ||||
| 842/040 | 1607000497 | 126.98 | 152.38 | |
| Jeu De Balais | ||||
| 842/040 | 1617014122 | 15.61 | 18.73 | |
| Tampon En Caoutchouc | ||||
| 842/050 | 1613212004 | 3.04 | 3.65 | |
| Vis à Tôle | ||||
| 842/080 | 2912401005 | 1.00 | 1.20 | |
| Plus disponible, pas de remplacement | ||||
| 843 | 1615808072 | |||
| Carter D’engrenages | ||||
| 845 | 1617000962 | 111.64 | 133.97 | |
| Anneau De Fil Jarretier | ||||
| 848 | 1617000415 | 21.73 | 26.08 | |
| Plus disponible, pas de remplacement | ||||
| 856 | 1617000999 | |||
| Embrayage | ||||
| 860 | 1617000818 | 158.14 | 189.77 | |
| Plus disponible, pas de remplacement | ||||
| 897 | 1617000272 | |||
| Plus disponible, pas de remplacement | ||||
| 898 | 1617000273 | |||
