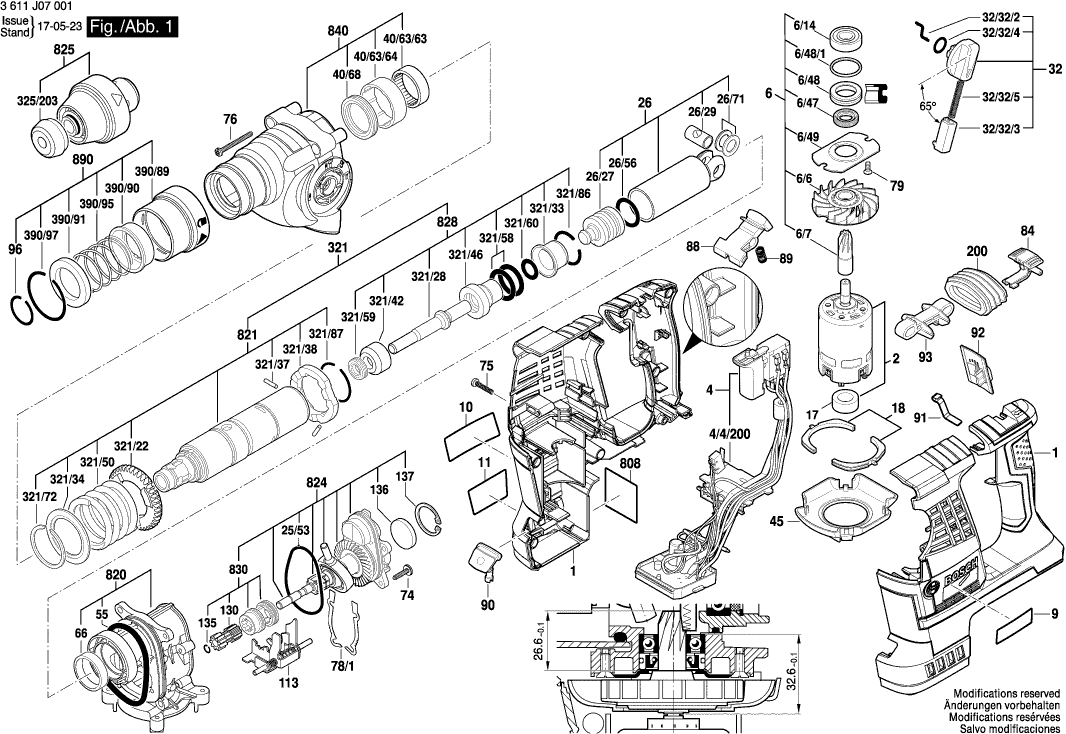

Dessins des Bosch 3611J07051 ( GBH36VF-LIPLUS )
Liste de pièces de rechange des Bosch 3611J07051 ( GBH36VF-LIPLUS )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Coquille | ||||
| 1 | 16051082D9 | 29.75 | 35.70 | |
| Moteur à Courant Continu | ||||
| 2 | 1607022662 | 126.98 | 152.38 | |
| Module électronique | ||||
| 4 | 1600A00A4B | 114.26 | 137.11 | |
| Porte-Contact | ||||
| 4/4/200 | 1609280A56 | 13.90 | 16.68 | |
| Pignon d’entraînement | ||||
| 6 | 1617000A5F | 33.33 | 40.00 | |
| Roulement A Billes Rigide | ||||
| 6/14 | 1610905044 | 8.35 | 10.02 | |
| Bague D’etancheite | ||||
| 6/47 | 1610283047 | 11.37 | 13.64 | |
| Bague Pour Palier | ||||
| 6/48 | 1610290102 | 6.73 | 8.08 | |
| Joint torique | ||||
| 6/48/1 | 1610210208 | 1.49 | 1.79 | |
| Palier | ||||
| 6/49 | 1615700044 | 2.08 | 2.50 | |
| Ventilateur | ||||
| 6/6 | 1616610157 | 4.58 | 5.50 | |
| Pignon d'Entrainement | ||||
| 6/7 | 1600A01143 | 15.61 | 18.73 | |
| Plaque De Marque | ||||
| 9 | 161111C023 | 2.18 | 2.62 | |
| Plaque De Marque | ||||
| 10 | 161111C025 | 2.18 | 2.62 | |
| Plaquette Indicatrice | ||||
| 11 | 161111C02G | 2.52 | 3.02 | |
| Rondelle D’appui | ||||
| 17 | 1600A001HK | 1.90 | 2.28 | |
| Logement Du Moteur | ||||
| 18 | 1600A001FP | 8.48 | 10.18 | |
| Joint torique | ||||
| 25/53 | 1610210245 | 2.86 | 3.43 | |
| Piston De Marteau | ||||
| 26 | 16170006A5 | 37.50 | 45.00 | |
| Frappeur | ||||
| 26/27 | 1610311019 | 18.94 | 22.73 | |
| Axe De Piston | ||||
| 26/29 | 1613105020 | 4.58 | 5.50 | |
| Axe De Piston | ||||
| 26/29 | 1600A01TD0 | 4.18 | 5.02 | |
| Joint torique | ||||
| 26/56 | 1610210121 | 2.40 | 2.88 | |
| Disque De Guidage | ||||
| 26/71 | 1610100016 | 1.49 | 1.79 | |
| Manette | ||||
| 32 | 1612026151 | 13.13 | 15.76 | |
| Tenon D’entrainement | ||||
| 32/32/2 | 1614690009 | 3.44 | 4.13 | |
| Bouton De Commande | ||||
| 32/32/3 | 1612026035 | 1.49 | 1.79 | |
| Joint torique | ||||
| 32/32/4 | 1610210046 | 2.08 | 2.50 | |
| Ressort De Compression | ||||
| 32/32/5 | 1614611006 | 3.44 | 4.13 | |
| Douille à aiguilles | ||||
| 40/63/63 | 1600A001CN | 2.18 | 2.62 | |
| Douille | ||||
| 40/63/64 | 1610390069 | 2.08 | 2.50 | |
| Bague D’etancheite | ||||
| 40/68 | 1610283036 | 7.46 | 8.95 | |
| Deflecteur D’air | ||||
| 45 | 1610591055 | 2.18 | 2.62 | |
| joint d’étanchéité | ||||
| 55 | 1610210206 | 5.81 | 6.97 | |
| Palier-Glisseur | ||||
| 66 | 1610202021 | 2.40 | 2.88 | |
| Vis A Tete Bombee Torx | ||||
| 74 | 160343000V | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 75 | 2603490023 | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 76 | 2603490027 | 1.00 | 1.20 | |
| Rondelle De Compensation 0,3 MM | ||||
| 78/1 | 1600A003TA | 1.00 | 1.20 | |
| Rondelle De Compensation 0,15 MM | ||||
| 78/1 | 1600A004FU | 1.00 | 1.20 | |
| Rondelle De Compensation 0,45 MM | ||||
| 78/1 | 1600A004FV | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 79 | 1613435023 | 1.00 | 1.20 | |
| Poussoir De Commutation | ||||
| 84 | 1600A001E5 | 1.00 | 1.20 | |
| Bouton-Poussoir | ||||
| 88 | 1600A001CM | 2.18 | 2.62 | |
| Ressort De Compression | ||||
| 89 | 1604612007 | 1.90 | 2.28 | |
| Lentille | ||||
| 90 | 1600A001E3 | 1.90 | 2.28 | |
| Ressort A Lame | ||||
| 91 | 1601200006 | 1.00 | 1.20 | |
| Element De Commutation | ||||
| 92 | 1600A001ED | 2.18 | 2.62 | |
| Piece De Guidage | ||||
| 93 | 1600A0022Y | 2.18 | 2.62 | |
| Anneau élastique | ||||
| 96 | 1614601046 | 1.49 | 1.79 | |
| Couplage | ||||
| 113 | 1616325002 | 11.37 | 13.64 | |
| Poignee Auxiliaire | ||||
| 120 | 160202508Y | 21.30 | 25.56 | |
| Poignee Auxiliaire | ||||
| 120/120 | 160202507H | 10.90 | 13.08 | |
| Collier De Serrage | ||||
| 120/124 | 1611316021 | 2.86 | 3.43 | |
| Vis A Tete Rectangulaire | ||||
| 120/125 | 1613490001 | 8.35 | 10.02 | |
| Support De Fixation | ||||
| 120/802 | 1617000685 | 4.94 | 5.93 | |
| Douille Dentee | ||||
| 130 | 1616333049 | 16.79 | 20.15 | |
| Anneau élastique | ||||
| 135 | 1614601067 | 1.49 | 1.79 | |
| Disque De Feutre | ||||
| 136 | 1610205017 | 1.00 | 1.20 | |
| Anneau de retenue | ||||
| 137 | 2916660012 | 1.49 | 1.79 | |
| Soufflet | ||||
| 200 | 1600A001CL | 4.58 | 5.50 | |
| Porte-Outil | ||||
| 321 | 16170006BV | 47.53 | 57.04 | |
| Roue Cylindrique | ||||
| 321/22 | 1616312004 | 11.37 | 13.64 | |
| Percuteur | ||||
| 321/28 | 1613124097 | 21.30 | 25.56 | |
| Douille De Positionnemen | ||||
| 321/33 | 1610590020 | 6.73 | 8.08 | |
| Rondelle D’appui | ||||
| 321/34 | 1610190067 | 2.08 | 2.50 | |
| Goupille Cylindrique | ||||
| 321/37 | 1613100019 | 1.49 | 1.79 | |
| Rondelle D’arret | ||||
| 321/38 | 1600A008AG | 3.44 | 4.13 | |
| Bague Antifriction | ||||
| 321/42 | 1610102084 | 8.35 | 10.02 | |
| Douille De Guidage | ||||
| 321/46 | 1610390068 | 14.94 | 17.93 | |
| Ressort De Compression | ||||
| 321/50 | 1614615008 | 5.81 | 6.97 | |
| Joint torique | ||||
| 321/58 | 1610210105 | 4.18 | 5.02 | |
| Joint A Lèvres | ||||
| 321/59 | 1600A009VC | 2.86 | 3.43 | |
| Joint torique | ||||
| 321/60 | 1610210209 | 1.49 | 1.79 | |
| Anneau élastique | ||||
| 321/72 | 1604601027 | 1.00 | 1.20 | |
| Anneau élastique | ||||
| 321/86 | 1614601034 | 2.08 | 2.50 | |
| Anneau élastique | ||||
| 321/87 | 1604601028 | 1.00 | 1.20 | |
| Bouchon de protection | ||||
| 325/203 | 1610508047 | 2.08 | 2.50 | |
| Manchon | ||||
| 390/89 | 1610499059 | 3.71 | 4.45 | |
| Manchon A Epaulement | ||||
| 390/90 | 1610590016 | 4.18 | 5.02 | |
| Bague D’appui | ||||
| 390/91 | 1610200033 | 2.86 | 3.43 | |
| Ressort De Compression | ||||
| 390/95 | 1614643016 | 2.08 | 2.50 | |
| Anneau élastique | ||||
| 390/97 | 1614601047 | 1.49 | 1.79 | |
| Butee De Profondeur | ||||
| 651 | 1613001009 | 3.44 | 4.13 | |
| Bloc D Accus J GBA 36V 6.0Ah | ||||
| 653 | 1607A3504R | 342.01 | 410.41 | |
| Groupe D'accus En Baie J 36V 4.0Ah LI | ||||
| 653 | 2607336893 | 340.97 | 409.16 | |
| Bloc D Accus GBA 36V 6,0Ah H-C Japan | ||||
| 653 | 1607A350RD | 304.19 | 365.03 | |
| Bloc D Accus GBA 36V 4,0Ah H-C Japan | ||||
| 653 | 1607A350R4 | 262.05 | 314.46 | |
| Chargeur Rapide J GAL 3680 CV 100/14,4-36V | ||||
| 654 | 2607225909 | 126.98 | 152.38 | |
| Tube De Graisse | ||||
| 661 | 1615430010 | 5.96 | 7.15 | |
| Plaque signalétique | ||||
| 808 | 160111A3H9 | 2.40 | 2.88 | |
| Plaque signalétique | ||||
| 808 | 160111A92J | 2.18 | 2.62 | |
| Bride Intermediaire | ||||
| 820 | 1617000A5J | 30.08 | 36.10 | |
| Porte Outil | ||||
| 821 | 16170006BU | 67.98 | 81.58 | |
| Arbre Intermediaire | ||||
| 824 | 1617000A5K | 61.93 | 74.32 | |
| Porte Outil | ||||
| 825 | 1617000895 | 43.12 | 51.74 | |
| Percuteur | ||||
| 828 | 16170006A7 | 52.45 | 62.94 | |
| Douille Dentee | ||||
| 830 | 1617000698 | 31.42 | 37.70 | |
| Boitier D’etande | ||||
| 840 | 1617000699 | 27.81 | 33.37 | |
| Manchon | ||||
| 890 | 1617000V41 | 10.90 | 13.08 | |
