Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3611J00R00 ( GBH36V-LI )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Bosch 3611J00R00 ( GBH36V-LI )

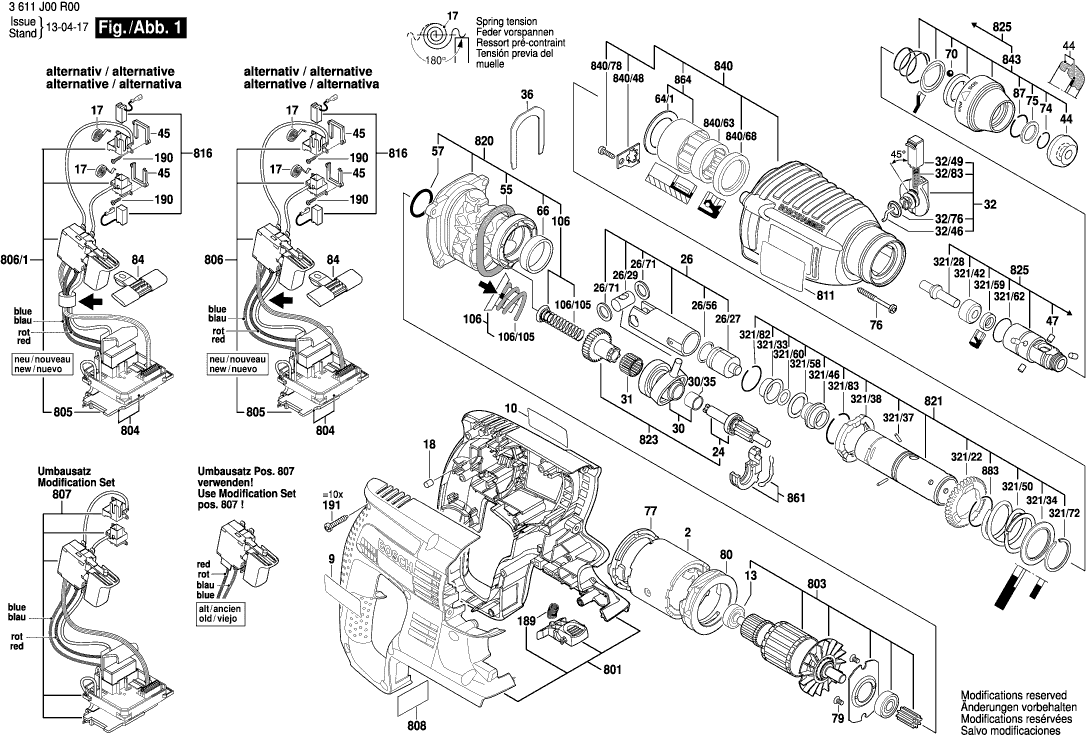

Dessins techniques 1
Cliquez pour agrandir

Dessins techniques 2
Cliquez pour agrandir

Liste de pièces de rechange des Bosch 3611J00R00 ( GBH36V-LI )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA
Carter d’aimant 14;4-24V
2 2610942109 18.19 21.83
Plaque De Marque
9 1611110Z55 1.94 2.33
Plaque De Marque
10 1611110Z56 1.94 2.33
Roulement A Billes Rigide 8x22x7
13 2600905052 5.83 7.00
Ressort Spiral
17 1614652006 2.71 3.25
Tampon En Caoutchouc
18 2603100056 1.18 1.42
Arbre Dentele
24 16170006EJ 20.42 24.50
Piston De Marteau
26 1617000557 20.42 24.50
Piston De Marteau
26 1600A01U34 15.71 18.85
Frappeur
26/27 1610311018 13.93 16.72
Axe De Piston
26/29 1613105012 2.71 3.25
Joint torique
26/56 1610210187 1.70 2.04
Rondelle D’ajustage 1,2 MM ÉPAIS
26/71 1610101011 1.18 1.42
Palier d’entraînement
30 1615819028 20.42 24.50
Palier d’entraînement Sur Dessin Pos.830
30 1600A01U33 15.71 18.85
Palier-Glisseur
30/35 1610202024 4.10 4.92
Couronne D’aiguilles
31 1610913016 2.71 3.25
Manette NOIR
32 1612026037 7.58 9.10
Tenon D’entrainement
32/46 1614690002 1.18 1.42
Bouton De Commande ROUGE
32/49 1612026035 1.18 1.42
Joint torique 10,5x2,7 MM
32/76 1610210046 1.70 2.04
Ressort De Compression
32/83 1614611006 2.71 3.25
Tole De Maintien
36 1611016003 1.70 2.04
Bouchon de protection
44 1610508047 1.70 2.04
Plaque Isolante
45 1601010058 4.70 5.64
Aiguille
47 1613100030 2.24 2.69
joint d’étanchéité 53,0x7,0 MM
55 1610290226 2.71 3.25
Joint torique 24,0x2,5 MM
57 1610210068 1.18 1.42
Rondelle D’appui
64/1 1610190060 1.70 2.04
Palier-Glisseur
66 1610202021 1.94 2.33
Bille DIN 5401-Ø7MM-III-ST
70 1903230013 1.70 2.04
Anneau élastique
74 1614601027 0.83 1.00
Rondelle D’arret
75 1610101629 0.83 1.00
Vis autotaradeuse p. défo
76 160343000A 0.83 1.00
Bague De Centrage
77 1610290043 1.70 2.04
Vis autotaradeuse p. défo
79 1613435023 0.83 1.00
Bague De Centrage
80 1610290084 5.33 6.40
Poussoir De Commutation
84 1613231017 1.18 1.42
Anneau élastique DIN 7993-A22
87 2916540012 2.24 2.69
Palier-Glisseur
106 1614611022 1.94 2.33
Ressort De Compression
106/105 1614611021 1.18 1.42
Ressort De Compression
189 1614610015 3.31 3.97
Vis A Tete Bombee Torx 3x10
190 2603490017 1.70 2.04
Vis A Tete Bombee Torx 4x20
191 2603490023 0.83 1.00
Roue Cylindrique
321/22 1616312004 9.53 11.44
Percuteur
321/28 1613124081 7.58 9.10
Douille De Positionnemen
321/33 1610590014 1.70 2.04
Rondelle D’appui
321/34 1610190067 1.70 2.04
Goupille Cylindrique DIN6325-2,5x12-RIKO
321/37 1613100019 1.18 1.42
Rondelle D’arret
321/38 1600A008AG 2.71 3.25
Bague Antifriction
321/42 1610102073 4.10 4.92
Douille De Guidage
321/46 1610390051 5.33 6.40
Ressort De Compression
321/50 1614611020 2.24 2.69
Joint torique
321/58 1610210178 1.18 1.42
Bague D’etancheite
321/59 1610283035 4.70 5.64
Joint torique 9,0x3,5 MM
321/60 1610210176 0.83 1.00
Joint torique
321/62 1610210179 1.94 2.33
Anneau élastique
321/72 1604601027 0.83 1.00
Anneau élastique
321/82 1614601034 1.70 2.04
Anneau élastique A22 DIN 7993
321/83 1604601028 0.83 1.00
Poignee Auxiliaire
650 160202508X 13.93 16.72
Poignee Auxiliaire
650/120 160202507H 8.45 10.14
Collier De Serrage Ø50 MM
650/124 1611316021 2.24 2.69
Vis A Tete Rectangulaire M8x40 MM
650/125 1613490002 3.31 3.97
Support De Fixation
650/802 1617000475 7.58 9.10
Butee De Profondeur SW 6x210 MM
651 1613001009 2.71 3.25
Bloc D Accus J GBA 36V 6.0Ah
653 1607A3504R 342.01 410.41
Bloc D Accus KR, 36V, 6.0Ah, LI
653 1607A3504S 342.01 410.41
Bloc D Accus 36V, 2,0Ah, LI
653 2607336003 342.01 410.41
Bloc D Accus GBA 36V 6,0Ah H-C Japan
653 1607A350RD 304.19 365.03
Groupe D'accus En Baie J 36V 4.0Ah LI
653 2607336893 286.44 343.73
Bloc D Accus GBA 36V 4,0Ah H-C
653 1607A350R2 233.78 280.54
Bloc D Accus GBA 36V 4,0Ah H-C Japan
653 1607A350R4 233.78 280.54
Chargeur UK
654 2607226457 148.65 178.38
Chargeur Rapide BR 220/18-36V, 1h
654 2607225113 130.32 156.38
Chargeur Rapide TW 115V/18-36V, 30Min.
654 2607225725 113.29 135.95
Chargeur Rapide J GAL 3680 CV 100/14,4-36V
654 2607225909 113.29 135.95
Chargeur UK
654 2607226459 113.29 135.95
Chargeur UK
654 2607226465 113.29 135.95
Chargeur Rapide AUS 240/18-36V, 1h
654 2607225103 106.68 128.02
Chargeur Rapide AUS AL 36V-20
654 2607226277 55.25 66.30
Carter De Moteur
801 1617000A4W 26.84 32.21
Induit Avec Ventilateur
803 1617000473 101.94 122.33
Module électronique
804 1617000890 101.94 122.33
Porte-Contact
805 1609280425 12.41 14.89
Interrupteur
806 1617000889 36.85 44.22
Interrupteur
806/1 1600A00175 40.61 48.73
Module électronique
807 1607233209 130.32 156.38
Plaque signalétique
808 160111A3H9 1.94 2.33
Plaquette Indicatrice
811 1611110Y46 3.31 3.97
Jeu De Balais 10 x 1 617 014 142
816 1607000496 60.65 72.78
Jeu De Balais
816 1617014142 8.45 10.14
Bride Intermediaire
820 1617000883 33.45 40.14
Tuyau
821 1617000564 60.65 72.78
Arbre Dentele
823 1617000884 40.61 48.73
Porte Outil
825 1617000598 49.56 59.47
Carter D’engrenages NOIR
840 1617000V55 29.75 35.70
Frein D’ecrou
840/48 1611098008 1.70 2.04
Douille à aiguilles Ø30xØ37x12 MM
840/63 1610910063 4.70 5.64
Bague D’etancheite
840/68 1610283036 5.83 7.00
Vis 4x16
840/78 2603490022 0.83 1.00
Manchon De Protection
843 1617000582 8.45 10.14
Element De Commutation
861 1615820097 4.10 4.92
Rondelle D’appui
864 1617000A07 8.45 10.14
Tige De Mandrin 1/2 SDS-PLUS
870 1617000154 26.84 32.21
Vis à tête fraisée M6x27-KØ11 FILET À GAUCHE
870/2 2603421207 1.18 1.42
Mandrin
871 1608571088 23.75 28.50
Cle De Mandrin SG2
872 2607950007 5.33 6.40
Anneau élastique A22 DIN 7993
883 1604601028 0.83 1.00
