Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0611239708 ( GBH3-28E )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

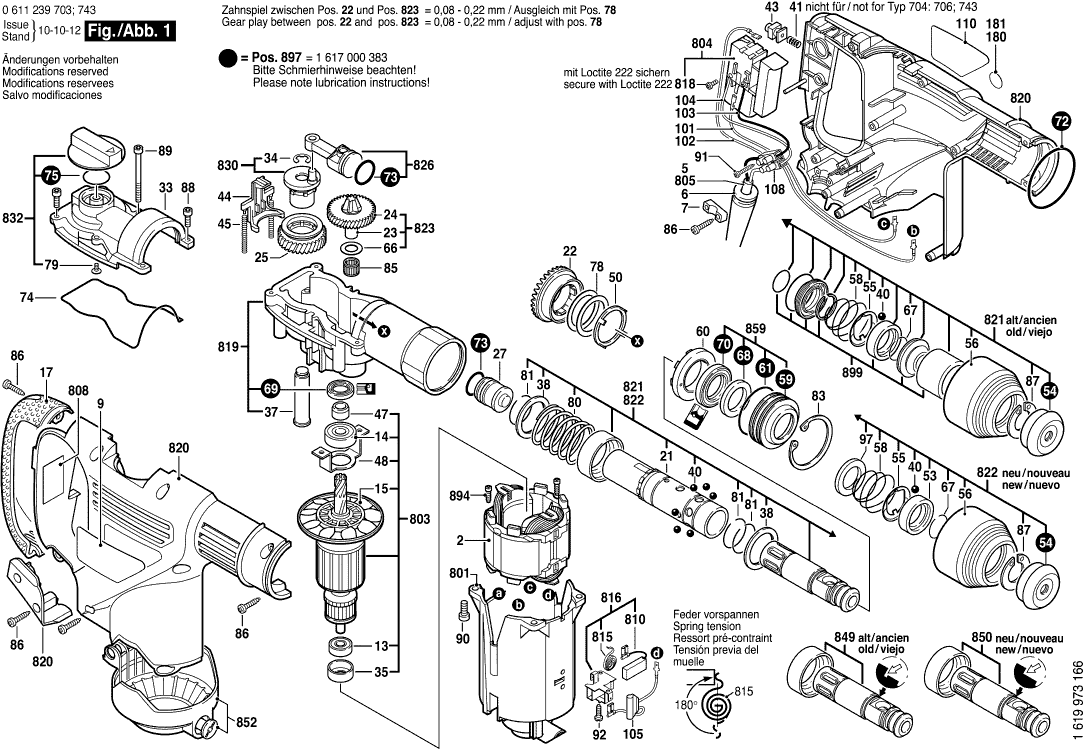

Dessins des Bosch 0611239708 ( GBH3-28E )
Liste de pièces de rechange des Bosch 0611239708 ( GBH3-28E )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Épanouissement Polaire 220-230V | ||||
| 2 | 1614220118 | 26.84 | 32.21 | |
| Manchon Ø7,3-Ø8,6x76 MM | ||||
| 6 | 2600703018 | 1.94 | 2.33 | |
| Support De Cable | ||||
| 7 | 1611035005 | 1.70 | 2.04 | |
| Plaque De Marque | ||||
| 9 | 1611110C02 | 1.70 | 2.04 | |
| Roulement A Billes 7x19x6 | ||||
| 13 | 2600905032 | 4.10 | 4.92 | |
| Roulement A Billes Rigide 10x26x8 | ||||
| 14 | 1610905036 | 5.83 | 7.00 | |
| Ventilateur | ||||
| 15 | 1616610088 | 2.24 | 2.69 | |
| Poignee Pliante | ||||
| 17 | 1615132075 | 5.83 | 7.00 | |
| Tuyau | ||||
| 21 | 1615806047 | 36.85 | 44.22 | |
| Couronne D’angle Z=31 | ||||
| 22 | 1616333038 | 26.84 | 32.21 | |
| Pignon Z=6 | ||||
| 23 | 1616333039 | 12.41 | 14.89 | |
| Roue Cylindrique | ||||
| 24 | 1616312005 | 9.53 | 11.44 | |
| Roue Dentee A Excentrique Z=31 | ||||
| 25 | 1616317061 | 13.93 | 16.72 | |
| Frappeur | ||||
| 27 | 1610311016 | 10.73 | 12.88 | |
| Couvercle D’engrenage | ||||
| 33 | 1615808082 | 10.73 | 12.88 | |
| Anneau D’arret DIN 6799-7-FSt | ||||
| 34 | 2916080910 | 1.70 | 2.04 | |
| Bague Intermediaire | ||||
| 35 | 1600502023 | 1.70 | 2.04 | |
| Axe D’excentrique | ||||
| 37 | 1613123004 | 9.53 | 11.44 | |
| Rondelle D’appui | ||||
| 38 | 1610202018 | 5.83 | 7.00 | |
| Bille DIN 5401-Ø7MM-III-ST | ||||
| 40 | 1903230013 | 1.70 | 2.04 | |
| Ressort De Compression | ||||
| 41 | 3604618008 | 1.70 | 2.04 | |
| Douille Filetee | ||||
| 43 | 1610390043 | 1.18 | 1.42 | |
| Fourchette De Commande | ||||
| 44 | 1611329019 | 2.24 | 2.69 | |
| Ressort De Compression | ||||
| 45 | 1614611016 | 0.83 | 1.00 | |
| Bague Interieure | ||||
| 47 | 1610250010 | 4.70 | 5.64 | |
| Tole De Fixation | ||||
| 48 | 1611329020 | 1.94 | 2.33 | |
| Rondelle De Friction | ||||
| 50 | 1610290059 | 1.18 | 1.42 | |
| Bague Antifriction | ||||
| 53 | 1610422018 | 5.33 | 6.40 | |
| Bouchon de protection L=13 MM | ||||
| 54 | 1610508039 | 4.70 | 5.64 | |
| Tole De Maintien | ||||
| 55 | 1610190040 | 1.94 | 2.33 | |
| Manchon De Protection | ||||
| 56 | 1610499042 | 2.71 | 3.25 | |
| Ressort De Compression | ||||
| 58 | 1614615004 | 1.94 | 2.33 | |
| Douille D’etancheite | ||||
| 59 | 1610314003 | 1.94 | 2.33 | |
| Palier-Glisseur | ||||
| 60 | 1615190087 | 1.70 | 2.04 | |
| Joint torique 39,0x3,0 MM | ||||
| 61 | 1610210156 | 1.18 | 1.42 | |
| Disque De Support 0,5 MM ÉPAIS | ||||
| 66 | 1610100612 | 1.18 | 1.42 | |
| Anneau élastique | ||||
| 67 | 1614601032 | 1.18 | 1.42 | |
| Rondelle De Feutre | ||||
| 68 | 1610205008 | 1.18 | 1.42 | |
| Bague D’etancheite | ||||
| 69 | 1610283031 | 3.31 | 3.97 | |
| Bague D’etancheite | ||||
| 70 | 1610283032 | 5.33 | 6.40 | |
| Joint torique 52,0x3,0 MM | ||||
| 72 | 1610210157 | 1.18 | 1.42 | |
| Joint torique 17,0x3,0 MM VERT | ||||
| 73 | 1610210121 | 1.94 | 2.33 | |
| Joint | ||||
| 74 | 1611014002 | 2.71 | 3.25 | |
| Joint torique 19,0x2,5 MM | ||||
| 75 | 1610210155 | 1.18 | 1.42 | |
| Rondelle De Compensation 0,3 MM | ||||
| 78 | 1610102051 | 0.83 | 1.00 | |
| Rondelle De Compensation 0,4 MM | ||||
| 78 | 1610102052 | 0.83 | 1.00 | |
| Rondelle De Compensation 0,5 MM | ||||
| 78 | 1610102053 | 0.83 | 1.00 | |
| Vis A Tete Bombee | ||||
| 79 | 1928491082 | 1.18 | 1.42 | |
| Ressort De Compression | ||||
| 80 | 1614615003 | 2.71 | 3.25 | |
| Anneau élastique | ||||
| 81 | 1614601033 | 1.18 | 1.42 | |
| Anneau de retenue | ||||
| 83 | 1614601036 | 1.18 | 1.42 | |
| Couronne D’aiguilles | ||||
| 85 | 1610913015 | 2.24 | 2.69 | |
| Vis A Tete Bombee Torx 4x20 | ||||
| 86 | 2603490023 | 0.83 | 1.00 | |
| Bague D’appui | ||||
| 87 | 1610209006 | 1.18 | 1.42 | |
| Vis cyl SixPans Creux CHC | ||||
| 88 | 1613414016 | 0.83 | 1.00 | |
| Vis cyl SixPans Creux CHC | ||||
| 89 | 1613414017 | 0.83 | 1.00 | |
| Vis cyl SixPans Creux CHC DIN 7984-M5x12-8.8 | ||||
| 90 | 2910131154 | 0.83 | 1.00 | |
| Vis à Tôle DIN 7983-ST-2,9x19 | ||||
| 91 | 2912401008 | 0.83 | 1.00 | |
| Vis à Tôle DIN 7971-ST2,9x9,5-F | ||||
| 92 | 2910211005 | 0.83 | 1.00 | |
| Rondelle De Friction | ||||
| 97 | 1610102025 | 1.70 | 2.04 | |
| Cable De Connexion L=360 MM BLANC | ||||
| 101 | 1614449012 | 2.71 | 3.25 | |
| Cable De Connexion L=220 MM BLANC | ||||
| 102 | 1614431028 | 1.94 | 2.33 | |
| Cable De Connexion L=180 MM BLEU | ||||
| 103 | 1614437017 | 1.94 | 2.33 | |
| Cable De Connexion | ||||
| 104 | 1614437018 | 3.31 | 3.97 | |
| Filtre D’antiparasitage | ||||
| 105 | 1614431029 | 4.10 | 4.92 | |
| Borne À 2 PÔLES | ||||
| 108 | 1611091003 | 1.18 | 1.42 | |
| Borne À 2 PÔLES | ||||
| 108 | 1611091006 | 1.18 | 1.42 | |
| Plaquette Indicatrice | ||||
| 110 | 1611110C03 | 1.70 | 2.04 | |
| Poignee Auxiliaire | ||||
| 120 | 160202507H | 8.45 | 10.14 | |
| Plus disponible, pas de remplacement | ||||
| 121 | 1618040073 | |||
| Vis Tête Hexagonale M 8x40 MM | ||||
| 122 | 1613450017 | 1.18 | 1.42 | |
| Collier De Serrage Ø 63 MM | ||||
| 123 | 1611316018 | 2.24 | 2.69 | |
| Ecrou Hex ISO-4035-M8-05 | ||||
| 124 | 2915051180 | 0.83 | 1.00 | |
| Tube de Graisse 30 ML | ||||
| 661 | 1615430010 | 5.33 | 6.40 | |
| Adapter SDS-Plus 1/2 | ||||
| 700 | 1617000132 | 28.08 | 33.70 | |
| Mandrin | ||||
| 701 | 1608571088 | 23.75 | 28.50 | |
| Cle De Mandrin SG2 | ||||
| 707 | 2607950007 | 5.33 | 6.40 | |
| Plus disponible, pas de remplacement | ||||
| 720 | 2602025112 | |||
| Butee De Profondeur SW 6x210 MM | ||||
| 725 | 1613001009 | 2.71 | 3.25 | |
| Boitier Isolant | ||||
| 801 | 1615108103 | 9.53 | 11.44 | |
| Vis à tête fraisée M6x23 FILET À GAUCHE | ||||
| 802 | 2603421229 | 1.18 | 1.42 | |
| Induit Avec Ventilateur 220-230V | ||||
| 803 | 1614010705 | 81.47 | 97.76 | |
| Commutateur | ||||
| 804 | 2607200576 | 23.75 | 28.50 | |
| Câble d alimentation EU 4,15m 2 x 1,0mm H07 RN-F | ||||
| 805 | 1614460026 | 13.93 | 16.72 | |
| Plaque signalétique | ||||
| 808 | 160111A3H5 | 1.94 | 2.33 | |
| Jeu De Balais | ||||
| 810 | 1617014137 | 11.88 | 14.26 | |
| Ressort Spiral | ||||
| 815 | 1614652003 | 1.18 | 1.42 | |
| Porte-Balais | ||||
| 816 | 1617000392 | 13.93 | 16.72 | |
| Vis à tête cylindrique M3x6,5-4.8 | ||||
| 818 | 2603410001 | 1.18 | 1.42 | |
| Carter D’engrenages | ||||
| 819 | 1617000382 | 44.82 | 53.78 | |
| Coquille BLEU | ||||
| 820 | 1615104016 | 23.75 | 28.50 | |
| Porte-Outil SDS-PLUS | ||||
| 821 | 1618598221 | 168.86 | 202.63 | |
| Porte-Outil | ||||
| 822 | 1618598248 | 148.65 | 178.38 | |
| Pignon | ||||
| 823 | 1617016009 | 26.84 | 32.21 | |
| Piston De Marteau | ||||
| 826 | 1618700085 | 11.88 | 14.26 | |
| Excentrique | ||||
| 830 | 1612210118 | 33.45 | 40.14 | |
| Manette | ||||
| 832 | 1612026090 | 1.94 | 2.33 | |
| Porte Outil SDS-PLUS | ||||
| 849 | 1618598220 | 148.65 | 178.38 | |
| Porte Outil | ||||
| 850 | 1618598249 | 81.47 | 97.76 | |
| Capuchon De Balais | ||||
| 852 | 1615500310 | 6.54 | 7.85 | |
| Douille D’etancheite | ||||
| 859 | 1610314004 | 7.58 | 9.10 | |
| Vis Empreinte Cruciforme DIN 7981-ST3,5x9,5-F | ||||
| 894 | 2603435015 | 1.70 | 2.04 | |
| Reservoir D’huile 1000 ML | ||||
| 895 | 1615430019 | 55.25 | 66.30 | |
| Jeu Pieces D’usure | ||||
| 897 | 1617000383 | 13.93 | 16.72 | |
| Reservoir D’huile 50 ML | ||||
| 898 | 1615437509 | 8.45 | 10.14 | |
| Jeu Pieces D’usure | ||||
| 899 | 1617000V76 | 8.45 | 10.14 | |
