Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0611239703 (GBH3-28E)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

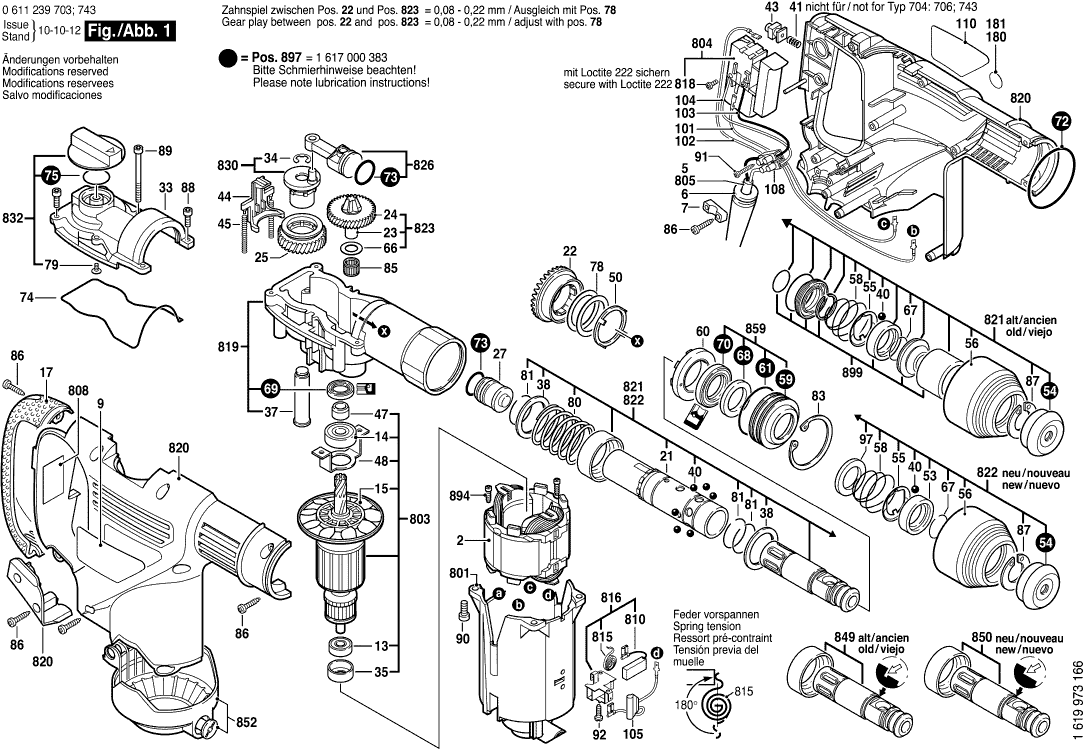

Dessins des Bosch 0611239703 (GBH3-28E)
Liste de pièces de rechange des Bosch 0611239703 (GBH3-28E)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Plus disponible, pas de remplacement | ||||
| 2 | 1614220118 | |||
| Manchon | ||||
| 6 | 2600703018 | 2.40 | 2.88 | |
| Support De Cable | ||||
| 7 | 1611035005 | 2.08 | 2.50 | |
| Plaque De Marque | ||||
| 9 | 1611110C02 | 1.90 | 2.28 | |
| Roulement A Billes | ||||
| 13 | 2600905032 | 4.94 | 5.93 | |
| Roulement A Billes Rigide | ||||
| 14 | 1610905036 | 6.73 | 8.08 | |
| Ventilateur | ||||
| 15 | 1616610088 | 2.86 | 3.43 | |
| Poignee Pliante | ||||
| 17 | 1615132075 | 7.46 | 8.95 | |
| Tuyau | ||||
| 21 | 1615806047 | 43.12 | 51.74 | |
| Couronne D’angle | ||||
| 22 | 1616333038 | 31.42 | 37.70 | |
| Pignon | ||||
| 23 | 1616333039 | 14.94 | 17.93 | |
| Roue Cylindrique | ||||
| 24 | 1616312005 | 11.37 | 13.64 | |
| Roue Dentee A Excentrique | ||||
| 25 | 1616317061 | 16.79 | 20.15 | |
| Frappeur | ||||
| 27 | 1610311016 | 12.82 | 15.38 | |
| Couvercle D’engrenage | ||||
| 33 | 1615808082 | 12.82 | 15.38 | |
| Anneau D’arret | ||||
| 34 | 2916080910 | 2.08 | 2.50 | |
| Bague Intermediaire | ||||
| 35 | 1600502023 | 2.08 | 2.50 | |
| Axe D’excentrique | ||||
| 37 | 1613123004 | 11.37 | 13.64 | |
| Rondelle D’appui | ||||
| 38 | 1610202018 | 7.46 | 8.95 | |
| Bille | ||||
| 40 | 1903230013 | 2.08 | 2.50 | |
| Ressort De Compression | ||||
| 41 | 3604618008 | 2.08 | 2.50 | |
| Douille Filetee | ||||
| 43 | 1610390043 | 1.49 | 1.79 | |
| Fourchette De Commande | ||||
| 44 | 1611329019 | 2.86 | 3.43 | |
| Ressort De Compression | ||||
| 45 | 1614611016 | 1.00 | 1.20 | |
| Bague Interieure | ||||
| 47 | 1610250010 | 5.81 | 6.97 | |
| Tole De Fixation | ||||
| 48 | 1611329020 | 2.40 | 2.88 | |
| Rondelle De Friction | ||||
| 50 | 1610290059 | 1.49 | 1.79 | |
| Bague Antifriction | ||||
| 53 | 1610422018 | 5.96 | 7.15 | |
| Bouchon de protection | ||||
| 54 | 1610508039 | 5.81 | 6.97 | |
| Tole De Maintien | ||||
| 55 | 1610190040 | 2.18 | 2.62 | |
| Manchon De Protection | ||||
| 56 | 1610499042 | 3.44 | 4.13 | |
| Ressort De Compression | ||||
| 58 | 1614615004 | 2.18 | 2.62 | |
| Douille D’etancheite | ||||
| 59 | 1610314003 | 2.40 | 2.88 | |
| Palier-Glisseur | ||||
| 60 | 1615190087 | 2.08 | 2.50 | |
| Joint torique | ||||
| 61 | 1610210156 | 1.49 | 1.79 | |
| Disque De Support | ||||
| 66 | 1610100612 | 1.49 | 1.79 | |
| Anneau élastique | ||||
| 67 | 1614601032 | 1.32 | 1.58 | |
| Rondelle De Feutre | ||||
| 68 | 1610205008 | 1.49 | 1.79 | |
| Bague D’etancheite | ||||
| 69 | 1610283031 | 4.18 | 5.02 | |
| Bague D’etancheite | ||||
| 70 | 1610283032 | 6.73 | 8.08 | |
| Joint torique | ||||
| 72 | 1610210157 | 1.32 | 1.58 | |
| Joint torique | ||||
| 73 | 1610210121 | 2.40 | 2.88 | |
| Joint | ||||
| 74 | 1611014002 | 3.44 | 4.13 | |
| Joint torique | ||||
| 75 | 1610210155 | 1.49 | 1.79 | |
| Rondelle De Compensation | ||||
| 78 | 1610102051 | 1.00 | 1.20 | |
| Rondelle De Compensation | ||||
| 78 | 1610102052 | 1.00 | 1.20 | |
| Rondelle De Compensation | ||||
| 78 | 1610102053 | 1.00 | 1.20 | |
| Vis A Tete Bombee | ||||
| 79 | 1928491082 | 1.49 | 1.79 | |
| Ressort De Compression | ||||
| 80 | 1614615003 | 3.44 | 4.13 | |
| Anneau élastique | ||||
| 81 | 1614601033 | 1.49 | 1.79 | |
| Anneau de retenue | ||||
| 83 | 1614601036 | 1.49 | 1.79 | |
| Couronne D’aiguilles | ||||
| 85 | 1610913015 | 2.86 | 3.43 | |
| Vis A Tete Bombee Torx | ||||
| 86 | 2603490023 | 1.00 | 1.20 | |
| Bague D’appui | ||||
| 87 | 1610209006 | 1.32 | 1.58 | |
| Vis cyl SixPans Creux CHC | ||||
| 88 | 1613414016 | 1.00 | 1.20 | |
| Vis cyl SixPans Creux CHC | ||||
| 89 | 1613414017 | 1.00 | 1.20 | |
| Vis cyl SixPans Creux CHC | ||||
| 90 | 2910131154 | 1.00 | 1.20 | |
| Vis à Tôle | ||||
| 91 | 2912401008 | 1.00 | 1.20 | |
| Vis à Tôle | ||||
| 92 | 2910211005 | 1.00 | 1.20 | |
| Rondelle De Friction | ||||
| 97 | 1610102025 | 2.08 | 2.50 | |
| Cable De Connexion | ||||
| 101 | 1614449012 | 3.44 | 4.13 | |
| Cable De Connexion | ||||
| 102 | 1614431028 | 2.40 | 2.88 | |
| Cable De Connexion | ||||
| 103 | 1614437017 | 2.40 | 2.88 | |
| Cable De Connexion | ||||
| 104 | 1614437018 | 4.18 | 5.02 | |
| Filtre D’antiparasitage | ||||
| 105 | 1614431029 | 4.94 | 5.93 | |
| Borne | ||||
| 108 | 1611091003 | 1.49 | 1.79 | |
| Borne | ||||
| 108 | 1611091006 | 1.49 | 1.79 | |
| Plaquette Indicatrice | ||||
| 110 | 1611110C03 | 1.73 | 2.08 | |
| Poignee Auxiliaire | ||||
| 120 | 160202507H | 10.90 | 13.08 | |
| Plus disponible, pas de remplacement | ||||
| 121 | 1618040073 | |||
| Vis Tête Hexagonale | ||||
| 122 | 1613450017 | 1.49 | 1.79 | |
| Collier De Serrage | ||||
| 123 | 1611316018 | 2.86 | 3.43 | |
| Ecrou Hex | ||||
| 124 | 2915051180 | 1.00 | 1.20 | |
| Tube De Graisse | ||||
| 661 | 1615430010 | 5.96 | 7.15 | |
| Tige De Mandrin | ||||
| 700 | 1617000132 | 1.00 | 1.20 | |
| Mandrin | ||||
| 701 | 1608571088 | 27.81 | 33.37 | |
| Cle De Mandrin | ||||
| 707 | 2607950007 | 6.73 | 8.08 | |
| Plus disponible, pas de remplacement | ||||
| 720 | 2602025112 | |||
| Butee De Profondeur | ||||
| 725 | 1613001009 | 3.44 | 4.13 | |
| Boitier Isolant | ||||
| 801 | 1615108103 | 11.37 | 13.64 | |
| Vis à tête fraisée | ||||
| 802 | 2603421229 | 1.49 | 1.79 | |
| Induit Avec Ventilateur | ||||
| 803 | 1614010705 | 98.18 | 117.82 | |
| Commutateur | ||||
| 804 | 2607200576 | 27.81 | 33.37 | |
| Câble d alimentation | ||||
| 805 | 1614460026 | 16.79 | 20.15 | |
| Plaque signalétique | ||||
| 808 | 160111A3H5 | 2.40 | 2.88 | |
| Jeu De Balais | ||||
| 810 | 1617014137 | 13.13 | 15.76 | |
| Ressort Spiral | ||||
| 815 | 1614652003 | 1.49 | 1.79 | |
| Porte-Balais | ||||
| 816 | 1617000392 | 16.79 | 20.15 | |
| Vis à tête cylindrique | ||||
| 818 | 2603410001 | 1.49 | 1.79 | |
| Carter D’engrenages | ||||
| 819 | 1617000382 | 52.45 | 62.94 | |
| Coquille | ||||
| 820 | 1615104016 | 27.81 | 33.37 | |
| Porte-Outil | ||||
| 821 | 1618598221 | 179.65 | 215.58 | |
| Porte-Outil | ||||
| 822 | 1618598248 | 158.14 | 189.77 | |
| Pignon | ||||
| 823 | 1617016009 | 31.42 | 37.70 | |
| Piston De Marteau | ||||
| 826 | 1618700085 | 13.13 | 15.76 | |
| Excentrique | ||||
| 830 | 1612210118 | 39.14 | 46.97 | |
| Manette | ||||
| 832 | 1612026090 | 2.40 | 2.88 | |
| Porte Outil | ||||
| 849 | 1618598220 | 158.14 | 189.77 | |
| Porte Outil | ||||
| 850 | 1618598249 | 89.25 | 107.10 | |
| Capuchon De Balais | ||||
| 852 | 1615500310 | 8.35 | 10.02 | |
| Douille D’etancheite | ||||
| 859 | 1610314004 | 9.67 | 11.60 | |
| Vis Empreinte Cruciforme | ||||
| 894 | 2603435015 | 2.08 | 2.50 | |
| Reservoir D’huile | ||||
| 895 | 1615430019 | 61.93 | 74.32 | |
| Jeu Pieces D’usure | ||||
| 897 | 1617000383 | 16.79 | 20.15 | |
| Reservoir D’huile | ||||
| 898 | 1615437509 | 10.90 | 13.08 | |
| Plus disponible, pas de remplacement | ||||
| 899 | 1617000V76 | |||
