Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3611B3A081 ( GBH3-28DRE )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

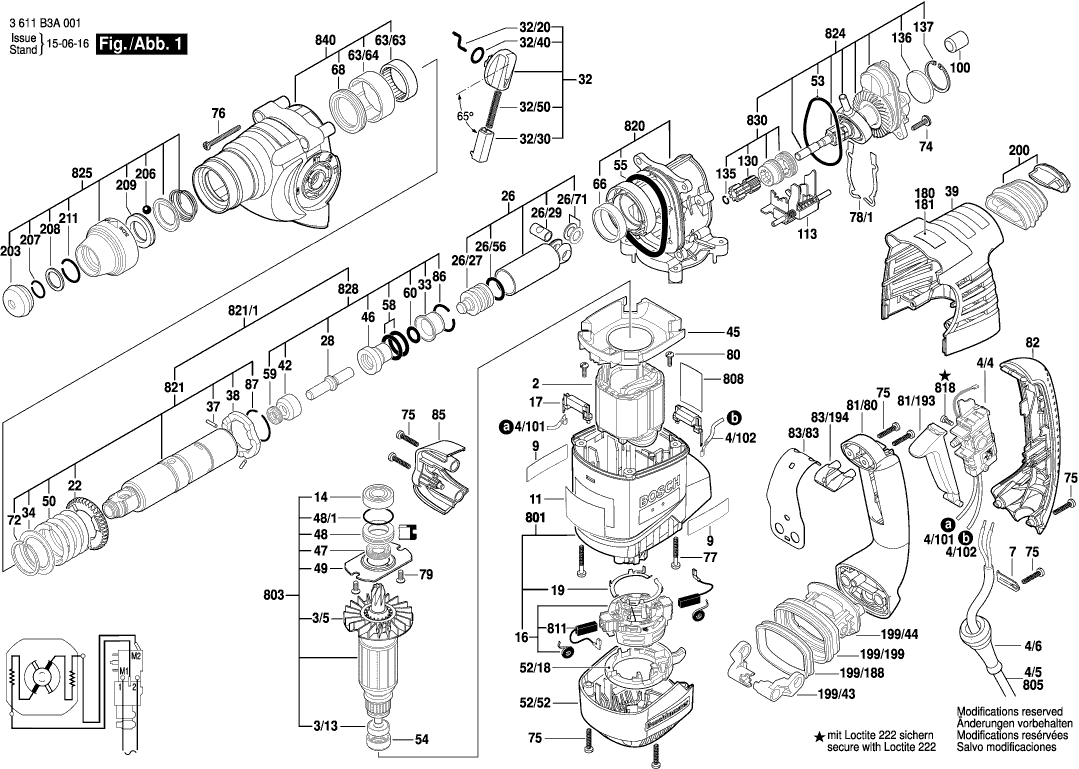

Dessins des Bosch 3611B3A081 ( GBH3-28DRE )

Liste de pièces de rechange des Bosch 3611B3A081 ( GBH3-28DRE )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA
Épanouissement Polaire 230-240V
2 2604220549 33.33 40.00
Roulement A Billes Rigide
3/13 1610905032 4.94 5.93
Ventilateur
3/5 1616610104 8.35 10.02
Cable De Connexion
4/101 1614490015 2.86 3.43
Cable De Connexion
4/102 1614490016 2.86 3.43
Commutateur
4/4 1617200127 27.81 33.37
Câble d alimentation CN 4,15m 2 x 1,0mm H07 RN-F
4/5 1614460073 22.88 27.46
Manchon
4/6 1600703034 2.40 2.88
Collier De Fixation
7 1601302017 1.00 1.20
Plaque De Marque
9 160111C0UT 2.40 2.88
Plaquette Indicatrice
11 1611110Z43 2.40 2.88
Roulement A Billes Rigide
14 1610905044 8.35 10.02
Couronne Porte-Balais
16 1614336064 18.94 22.73
Filtre D’antiparasitage
17 1614465011 6.73 8.08
Contact De Branchement
19 1611329024 1.49 1.79
Roue Cylindrique
22 1616312004 11.37 13.64
Piston De Marteau
26 16170006A5 37.50 45.00
Frappeur
26/27 1610311019 18.94 22.73
Axe De Piston
26/29 1600A01TD0 4.18 5.02
Joint torique
26/56 1610210121 2.40 2.88
Disque De Guidage
26/71 1610100016 1.49 1.79
Percuteur
28 1613124098 18.94 22.73
Manette
32 1612026151 13.13 15.76
Tenon D’entrainement
32/20 1614690009 3.44 4.13
Bouton De Commande
32/30 1612026035 1.49 1.79
Joint torique
32/40 1610210046 2.08 2.50
Ressort De Compression
32/50 1614611006 3.44 4.13
Douille De Positionnemen
33 1610590020 6.73 8.08
Rondelle D’appui
34 1610190067 2.08 2.50
Goupille Cylindrique
37 1613100019 1.49 1.79
Rondelle D’arret
38 1600A008AG 3.44 4.13
Couvercle D’engrenage
39 1615808102 12.82 15.38
Bague Antifriction
42 1610102084 8.35 10.02
Deflecteur D’air
45 1610591046 1.49 1.79
Douille De Guidage
46 1610390068 14.94 17.93
Bague D’etancheite
47 1610283047 11.37 13.64
Bague Pour Palier
48 1610290102 6.73 8.08
Joint torique
48/1 1610210208 1.49 1.79
Palier
49 1615700044 2.08 2.50
Ressort De Compression
50 1614615008 5.81 6.97
Anneau De Fil Jarretier
52/18 1610290098 4.18 5.02
Capot
52/52 1615108154 9.67 11.60
Joint torique
53 1610210245 2.86 3.43
Bague Intermediaire
54 1600502023 2.08 2.50
joint d’étanchéité
55 1610210206 5.81 6.97
Joint torique
58 1610210105 4.18 5.02
Joint A Lèvres
59 1600A009VC 2.86 3.43
Joint torique
60 1610210209 1.49 1.79
Douille à aiguilles
63/63 1610910063 5.81 6.97
Douille
63/64 1610390069 2.08 2.50
Palier-Glisseur
66 1610202021 2.40 2.88
Bague D’etancheite
68 1610283036 7.46 8.95
Anneau élastique
72 1604601027 1.00 1.20
Vis A Tete Bombee Torx
74 160343000V 1.00 1.20
Vis A Tete Bombee Torx
75 2603490023 1.00 1.20
Vis A Tete Bombee Torx
76 2603490027 1.00 1.20
Vis autotaradeuse p. défo
77 1613490017 2.40 2.88
Rondelle De Compensation 0,3 MM
78/1 1600A003TA 1.00 1.20
Rondelle De Compensation 0,15 MM
78/1 1600A004FU 1.00 1.20
Rondelle De Compensation 0,45 MM
78/1 1600A004FV 1.00 1.20
Vis autotaradeuse p. défo
79 1613435023 1.00 1.20
Vis A Tete Bombee
80 1613435038 1.00 1.20
Cliquet D’engrenage
81/193 1612026126 2.40 2.88
Poignee
81/80 1615133033 10.90 13.08
Poignee Couvercle
82 16170006AE 11.37 13.64
Plaque Vissee
83/194 1610099013 2.08 2.50
Ressort A Lame
83/83 1614690008 4.94 5.93
Couvercle
85 1615500404 2.86 3.43
Anneau élastique
86 1614601034 2.08 2.50
Anneau élastique
87 1604601028 1.00 1.20
Tampon En Caoutchouc
100 1610026003 1.49 1.79
Couplage
113 1616325002 11.37 13.64
Poignee Auxiliaire
120 160202508Y 21.30 25.56
Poignee Auxiliaire
120/120 160202507H 10.90 13.08
Collier De Serrage
120/124 1611316021 2.86 3.43
Vis A Tete Rectangulaire
120/125 1613490001 8.35 10.02
Support De Fixation
120/802 1617000685 4.94 5.93
Douille Dentee
130 1616333049 16.79 20.15
Anneau élastique
135 1614601067 1.49 1.79
Disque De Feutre
136 1610205017 1.00 1.20
Anneau de retenue
137 2916660012 1.49 1.79
Ecriteau Avertisseur
180 1611110W08 1.94 2.33
Element De Serrage
199/188 1610209008 3.44 4.13
Soufflet
199/199 1610284002 5.81 6.97
Levier Culbuteur
199/43 1612099002 2.40 2.88
raccord poignée carter
199/44 1614611025 2.86 3.43
Soufflet
200 1610284007 5.81 6.97
Bouchon de protection
203 1610508047 2.08 2.50
Bille
206 1613230003 1.49 1.79
Anneau élastique
207 1614601027 1.00 1.20
Rondelle D’arret
208 1610101629 1.00 1.20
Rondelle De Friction
209 1610102089 2.86 3.43
Anneau élastique
211 160460102S 1.00 1.20
Tube De Graisse
661 1615430010 5.96 7.15
Butee De Profondeur
688 1613001009 3.44 4.13
Carter De Moteur
801 1617000689 52.45 62.94
Plaque signalétique
808 160111A3H5 2.40 2.88
Jeu De Balais
811 1617000525 9.67 11.60
Vis à tête cylindrique
818 2603410001 1.49 1.79
Bride Intermediaire
820 1617000A5J 30.08 36.10
Plus disponible, pas de remplacement
821 1617000692
Porte Outil
821/1 1617000693 110.30 132.36
Arbre Intermediaire
824 1617000A5K 61.93 74.32
Porte Outil
825 1617000695 14.94 17.93
Percuteur
828 1617000697 43.12 51.74
Douille Dentee
830 1617000698 31.42 37.70
Boitier D’etande
840 1617000699 27.81 33.37
Tige De Mandrin
870 1613523011 21.30 25.56
Vis à tête fraisée
870/2 2603421207 1.49 1.79
Mandrin
871 1608571069 23.90 28.68
Cle De Mandrin
872 2607950007 6.73 8.08
Plus disponible, pas de remplacement
895 1615438426
