Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0611225603 ( GBH24VRE )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

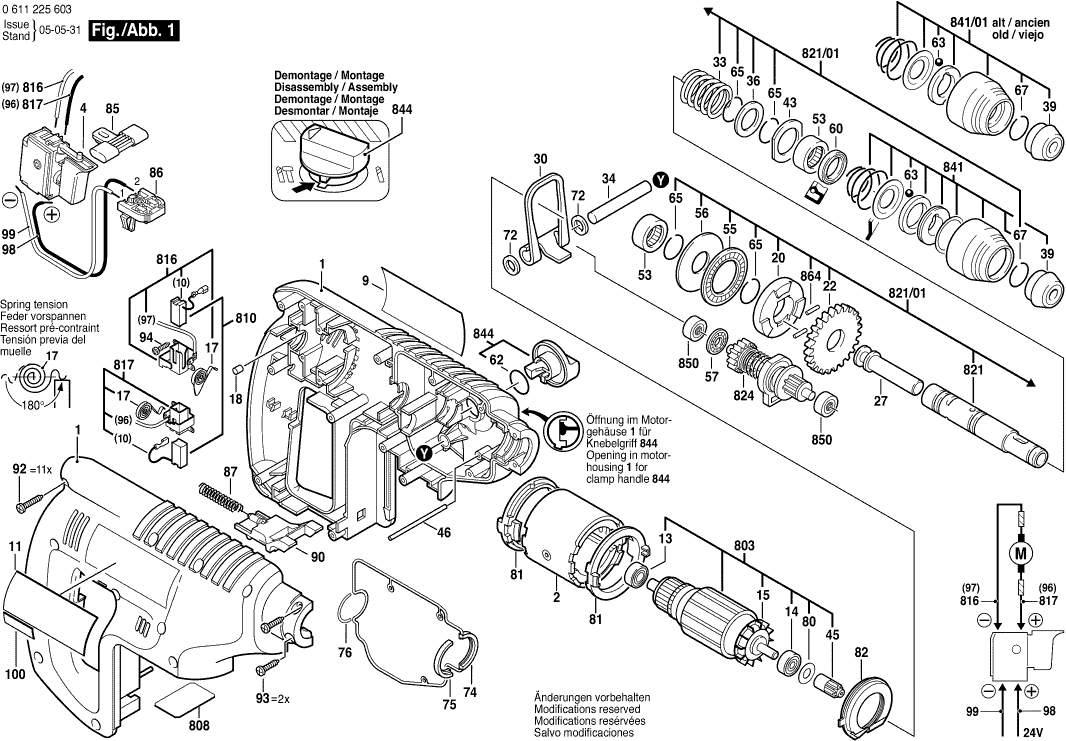

Dessins des Bosch 0611225603 ( GBH24VRE )
Liste de pièces de rechange des Bosch 0611225603 ( GBH24VRE )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Coquille BLEU | ||||
| 1 | 1615104011 | 40.61 | 48.73 | |
| Carter d’aimant 14;4-24V | ||||
| 2 | 2610942109 | 18.19 | 21.83 | |
| Plus disponible, pas de remplacement | ||||
| 4 | 1617200067 | |||
| Plaque De Marque | ||||
| 9 | 1611110909 | 4.70 | 5.64 | |
| Plaquette Indicatrice | ||||
| 11 | 1611110910 | 4.10 | 4.92 | |
| Roulement A Billes Rigide 8x22x7 | ||||
| 13 | 1600905033 | 5.83 | 7.00 | |
| Plus disponible, pas de remplacement | ||||
| 14 | 2600905052 | |||
| Ventilateur | ||||
| 15 | 1616610080 | 4.10 | 4.92 | |
| Ressort Spiral | ||||
| 17 | 1604652013 | 1.18 | 1.42 | |
| Tampon En Caoutchouc | ||||
| 18 | 2603100056 | 1.18 | 1.42 | |
| Rondelle D’arret | ||||
| 20 | 1616409012 | 4.10 | 4.92 | |
| Plus disponible, pas de remplacement | ||||
| 22 | 1616317613 | |||
| Frappeur | ||||
| 27 | 1618710068 | 5.33 | 6.40 | |
| Plus disponible, pas de remplacement | ||||
| 30 | 1611911000 | |||
| Ressort De Compression | ||||
| 33 | 1614634008 | 0.83 | 1.00 | |
| Pointe De Palier | ||||
| 34 | 1613100021 | 0.83 | 1.00 | |
| Rondelle D’appui | ||||
| 36 | 1610190021 | 1.70 | 2.04 | |
| Bouchon de protection SDS-PLUS | ||||
| 39 | 1610508021 | 0.83 | 1.00 | |
| Rondelle D’appui | ||||
| 43 | 1610190020 | 0.83 | 1.00 | |
| Pignon d’entraînement Z=9 | ||||
| 45 | 1616316602 | 13.93 | 16.72 | |
| Goupille Cylindrique | ||||
| 46 | 1613160022 | 0.83 | 1.00 | |
| Douille à aiguilles | ||||
| 53 | 1610910077 | 3.31 | 3.97 | |
| Plus disponible, pas de remplacement | ||||
| 55 | 1610920012 | |||
| Disque De Support 1,0 MM ÉPAIS | ||||
| 56 | 1610102030 | 1.94 | 2.33 | |
| Butee A Rouleaux Cylindr. NOIR | ||||
| 57 | 1610920009 | 1.94 | 2.33 | |
| joint d’étanchéité | ||||
| 60 | 1610280006 | 1.94 | 2.33 | |
| Joint torique 18,0x2,5 MM | ||||
| 62 | 1610210125 | 0.83 | 1.00 | |
| Bille DIN 5401-Ø7MM-III-ST | ||||
| 63 | 1903230013 | 1.70 | 2.04 | |
| Plus disponible, pas de remplacement | ||||
| 65 | 1614601018 | |||
| Anneau de retenue DIN471-15x1-FST | ||||
| 67 | 2916659006 | 1.18 | 1.42 | |
| Rondelle D’ajustage 1,0 MM ÉPAIS | ||||
| 72 | 1610100007 | 0.83 | 1.00 | |
| Joint | ||||
| 74 | 1611015045 | 4.10 | 4.92 | |
| Joint | ||||
| 75 | 1611015041 | 0.83 | 1.00 | |
| joint d’étanchéité | ||||
| 76 | 1610210138 | 0.83 | 1.00 | |
| Joint | ||||
| 80 | 1610100008 | 0.83 | 1.00 | |
| Bague De Centrage | ||||
| 81 | 1610290043 | 1.70 | 2.04 | |
| Deflecteur D’air | ||||
| 82 | 1610591017 | 3.31 | 3.97 | |
| Poussoir De Commutation ROUGE | ||||
| 85 | 1613231006 | 0.83 | 1.00 | |
| Plus disponible, pas de remplacement | ||||
| 86 | 1609280157 | |||
| Ressort De Compression | ||||
| 87 | 1614611012 | 4.70 | 5.64 | |
| Poussoir A Cran | ||||
| 90 | 1613231007 | 1.18 | 1.42 | |
| Vis à Tôle DIN7981-ST3,9x22-C-Z | ||||
| 92 | 2912401021 | 0.83 | 1.00 | |
| Vis à Tôle DIN7981-ST3,9x16-C-Z | ||||
| 93 | 2912401019 | 0.83 | 1.00 | |
| Vis à Tôle DIN7981-ST2,9x9,5C-Z | ||||
| 94 | 2912401005 | 0.83 | 1.00 | |
| Cable De Connexion L=260 MM ROUGE | ||||
| 98 | 1614416012 | 0.83 | 1.00 | |
| Cable De Connexion L=270 MM BLEU | ||||
| 99 | 1614416011 | 0.83 | 1.00 | |
| Plus disponible, pas de remplacement | ||||
| 100 | 1611110914 | |||
| Poignee Auxiliaire M8 | ||||
| 120 | 1612025019 | 5.33 | 6.40 | |
| Support De Fixation Ø43 MM | ||||
| 121 | 1618040067 | 5.83 | 7.00 | |
| Vis A Tete Rectangulaire M8x40 MM | ||||
| 122 | 1613490002 | 3.31 | 3.97 | |
| Collier De Serrage Ø43 MM | ||||
| 123 | 1611316006 | 1.94 | 2.33 | |
| Bouchon de protection ROUGE | ||||
| 655 | 1610508032 | 1.70 | 2.04 | |
| Tube de Graisse 30 ML | ||||
| 661 | 1615430010 | 5.33 | 6.40 | |
| Pas d'informations disponibles, non commandable | ||||
| 700 | 1617000132 | |||
| Vis à tête fraisée M6x27 FILET À GAUCHE | ||||
| 700/20 | 2603421226 | 1.18 | 1.42 | |
| Mandrin | ||||
| 701 | 1608571088 | 23.75 | 28.50 | |
| Cle De Mandrin SG2 | ||||
| 701/7 | 2607950007 | 5.33 | 6.40 | |
| Plus disponible, pas de remplacement | ||||
| 702 | 1617000133 | |||
| Anneau élastique | ||||
| 702/10/2 | 2604601004 | 1.18 | 1.42 | |
| Plus disponible, pas de remplacement | ||||
| 702/20 | 1608521004 | |||
| Plus disponible, pas de remplacement | ||||
| 702/30 | 2607000248 | |||
| Plus disponible, pas de remplacement | ||||
| 702/40 | 1608511020 | |||
| Plus disponible, pas de remplacement | ||||
| 703 | 1615439003 | |||
| Douille Caoutchouc Ø5-7 MM | ||||
| 703/30 | 1610312001 | 0.83 | 1.00 | |
| Douille Caoutchouc Ø8-10 MM | ||||
| 703/651 | 1610312002 | 0.83 | 1.00 | |
| Plus disponible, pas de remplacement | ||||
| 720 | 2602025092 | |||
| Butee De Profondeur SW 6x210 MM | ||||
| 752 | 1613001009 | 2.71 | 3.25 | |
| Plus disponible, pas de remplacement | ||||
| 753 | 2607335216 | |||
| Plus disponible, pas de remplacement | ||||
| 754 | 2607224484 | |||
| Plus disponible, pas de remplacement | ||||
| 791 | 2605438358 | |||
| Induit Avec Ventilateur 24V | ||||
| 803 | 1617000319 | 73.72 | 88.46 | |
| Plaque signalétique | ||||
| 808 | 160111A3H9 | 1.94 | 2.33 | |
| Plus disponible, pas de remplacement | ||||
| 810 | 1617014131 | |||
| Plus disponible, pas de remplacement | ||||
| 816 | 1617000379 | |||
| Plus disponible, pas de remplacement | ||||
| 817 | 1617000380 | |||
| Tube De Marteau SDS-PLUS | ||||
| 821 | 1617000320 | 26.84 | 32.21 | |
| Plus disponible, pas de remplacement | ||||
| 821/01 | 1617000375 | |||
| Arbre Intermediaire Z=31/12 | ||||
| 824 | 1617000314 | 33.45 | 40.14 | |
| Plus disponible, pas de remplacement | ||||
| 841 | 1617000303 | |||
| Manette NOIR | ||||
| 844 | 1617000322 | 2.71 | 3.25 | |
| Coussinet | ||||
| 850 | 1617000975 | 4.70 | 5.64 | |
| Goupille Cylindrique DIN6325-2,5x12-RIKO | ||||
| 864 | 1613100019 | 1.18 | 1.42 | |
