Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0611225583 ( GBH24VRE )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

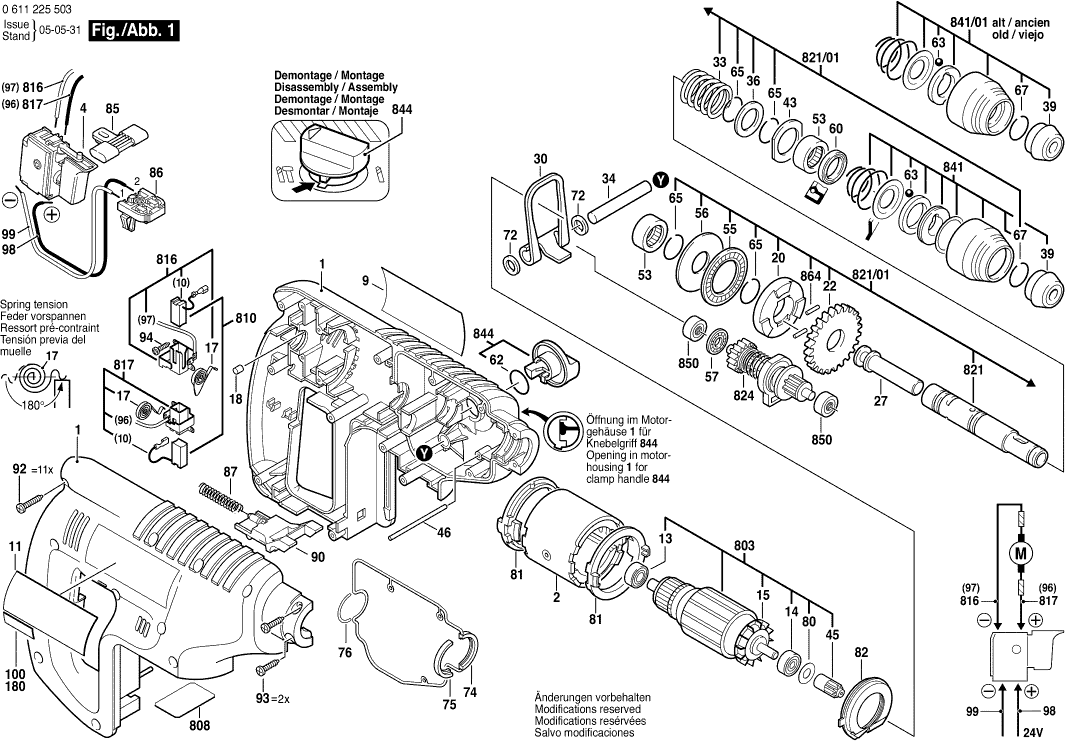

Dessins des Bosch 0611225583 ( GBH24VRE )
Liste de pièces de rechange des Bosch 0611225583 ( GBH24VRE )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Coquille | ||||
| 1 | 1615104011 | 47.53 | 57.04 | |
| Carter d’aimant | ||||
| 2 | 2610942109 | 21.30 | 25.56 | |
| Plus disponible, pas de remplacement | ||||
| 4 | 1617200067 | |||
| Plaque De Marque | ||||
| 9 | 1611110909 | 5.81 | 6.97 | |
| Plaquette Indicatrice | ||||
| 11 | 1611110910 | 4.94 | 5.93 | |
| Roulement A Billes Rigide | ||||
| 13 | 1600905033 | 7.46 | 8.95 | |
| Plus disponible, pas de remplacement | ||||
| 14 | 2600905052 | |||
| Ventilateur | ||||
| 15 | 1616610080 | 4.94 | 5.93 | |
| Ressort Spiral | ||||
| 17 | 1614652008 | 2.08 | 2.50 | |
| Tampon En Caoutchouc | ||||
| 18 | 2603100056 | 1.49 | 1.79 | |
| Rondelle D’arret | ||||
| 20 | 1616409012 | 4.94 | 5.93 | |
| Plus disponible, pas de remplacement | ||||
| 22 | 1616317613 | |||
| Frappeur | ||||
| 27 | 1618710068 | 6.73 | 8.08 | |
| Plus disponible, pas de remplacement | ||||
| 30 | 1611911000 | |||
| Ressort De Compression | ||||
| 33 | 1614634008 | 1.00 | 1.20 | |
| Pointe De Palier | ||||
| 34 | 1613100021 | 1.00 | 1.20 | |
| Rondelle D’appui | ||||
| 36 | 1610190021 | 2.08 | 2.50 | |
| Bouchon de protection | ||||
| 39 | 1610508021 | 1.00 | 1.20 | |
| Rondelle D’appui | ||||
| 43 | 1610190020 | 1.00 | 1.20 | |
| Pignon d’entraînement | ||||
| 45 | 1616316602 | 16.79 | 20.15 | |
| Goupille Cylindrique | ||||
| 46 | 1613160022 | 1.00 | 1.20 | |
| Douille à aiguilles | ||||
| 53 | 1610910077 | 4.18 | 5.02 | |
| Plus disponible, pas de remplacement | ||||
| 55 | 1610920012 | |||
| Plus disponible, pas de remplacement | ||||
| 56 | 1610102030 | |||
| Butee A Rouleaux Cylindr. | ||||
| 57 | 1610920009 | 2.40 | 2.88 | |
| Plus disponible, pas de remplacement | ||||
| 60 | 1610280006 | |||
| Joint torique | ||||
| 62 | 1610210125 | 1.00 | 1.20 | |
| Bille | ||||
| 63 | 1903230013 | 2.08 | 2.50 | |
| Plus disponible, pas de remplacement | ||||
| 65 | 1614601018 | |||
| Anneau de retenue DIN471-15x1-FST | ||||
| 67 | 2916659006 | 1.32 | 1.58 | |
| Rondelle D’ajustage | ||||
| 72 | 1610100007 | 1.00 | 1.20 | |
| Joint | ||||
| 74 | 1611015045 | 4.94 | 5.93 | |
| Joint | ||||
| 75 | 1611015041 | 1.00 | 1.20 | |
| joint d’étanchéité | ||||
| 76 | 1610210138 | 1.00 | 1.20 | |
| Joint | ||||
| 80 | 1610100008 | 1.00 | 1.20 | |
| Bague De Centrage | ||||
| 81 | 1610290043 | 2.08 | 2.50 | |
| Deflecteur D’air | ||||
| 82 | 1610591017 | 4.18 | 5.02 | |
| Poussoir De Commutation | ||||
| 85 | 1613231006 | 1.00 | 1.20 | |
| Plus disponible, pas de remplacement | ||||
| 86 | 1609280157 | |||
| Ressort De Compression | ||||
| 87 | 1614611012 | 5.81 | 6.97 | |
| Poussoir A Cran | ||||
| 90 | 1613231007 | 1.49 | 1.79 | |
| Vis à Tôle | ||||
| 92 | 2912401021 | 1.00 | 1.20 | |
| Vis à Tôle | ||||
| 93 | 2912401019 | 1.00 | 1.20 | |
| Vis à Tôle | ||||
| 94 | 2912401005 | 1.00 | 1.20 | |
| Cable De Connexion | ||||
| 98 | 1614416012 | 1.00 | 1.20 | |
| Cable De Connexion | ||||
| 99 | 1614416011 | 1.00 | 1.20 | |
| Plus disponible, pas de remplacement | ||||
| 100 | 1611110914 | |||
| Poignee Auxiliaire | ||||
| 120 | 1612025019 | 6.73 | 8.08 | |
| Support De Fixation | ||||
| 121 | 1618040067 | 7.46 | 8.95 | |
| Vis A Tete Rectangulaire | ||||
| 122 | 1613490002 | 4.18 | 5.02 | |
| Collier De Serrage | ||||
| 123 | 1611316006 | 2.40 | 2.88 | |
| Bouchon de protection | ||||
| 655 | 1610508032 | 2.08 | 2.50 | |
| Tube De Graisse | ||||
| 661 | 1615430010 | 5.96 | 7.15 | |
| Tige De Mandrin | ||||
| 700 | 1617000132 | 1.00 | 1.20 | |
| Vis à tête fraisée | ||||
| 700/20 | 2603421226 | 1.49 | 1.79 | |
| Mandrin | ||||
| 701 | 1608571088 | 27.81 | 33.37 | |
| Cle De Mandrin | ||||
| 701/7 | 2607950007 | 6.73 | 8.08 | |
| Plus disponible, pas de remplacement | ||||
| 702 | 1617000133 | |||
| Anneau élastique | ||||
| 702/10/2 | 2604601004 | 1.49 | 1.79 | |
| Plus disponible, pas de remplacement | ||||
| 702/20 | 1608521004 | |||
| Plus disponible, pas de remplacement | ||||
| 702/30 | 2607000248 | |||
| Plus disponible, pas de remplacement | ||||
| 702/40 | 1608511020 | |||
| Plus disponible, pas de remplacement | ||||
| 703 | 1615439003 | |||
| Douille Caoutchouc | ||||
| 703/30 | 1610312001 | 1.00 | 1.20 | |
| Douille Caoutchouc | ||||
| 703/651 | 1610312002 | 1.00 | 1.20 | |
| Plus disponible, pas de remplacement | ||||
| 720 | 2602025092 | |||
| Butee De Profondeur | ||||
| 752 | 1613001009 | 3.44 | 4.13 | |
| Plus disponible, pas de remplacement | ||||
| 753 | 2607335216 | |||
| Plus disponible, pas de remplacement | ||||
| 791 | 2605438358 | |||
| Induit Avec Ventilateur | ||||
| 803 | 1617000319 | 88.83 | 106.60 | |
| Plaque signalétique | ||||
| 808 | 160111A3H9 | 2.40 | 2.88 | |
| Plus disponible, pas de remplacement | ||||
| 810 | 1617014131 | |||
| Plus disponible, pas de remplacement | ||||
| 816 | 1617000379 | |||
| Plus disponible, pas de remplacement | ||||
| 817 | 1617000380 | |||
| Tube De Marteau | ||||
| 821 | 1617000320 | 31.42 | 37.70 | |
| Plus disponible, pas de remplacement | ||||
| 821/01 | 1617000375 | |||
| Arbre Intermediaire | ||||
| 824 | 1617000314 | 39.14 | 46.97 | |
| Plus disponible, pas de remplacement | ||||
| 841 | 1617000303 | |||
| Plus disponible, pas de remplacement | ||||
| 844 | 1617000322 | |||
| Coussinet | ||||
| 850 | 1617000975 | 5.81 | 6.97 | |
| Goupille Cylindrique | ||||
| 864 | 1613100019 | 1.49 | 1.79 | |
