Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0611225503 (GBH24VRE)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

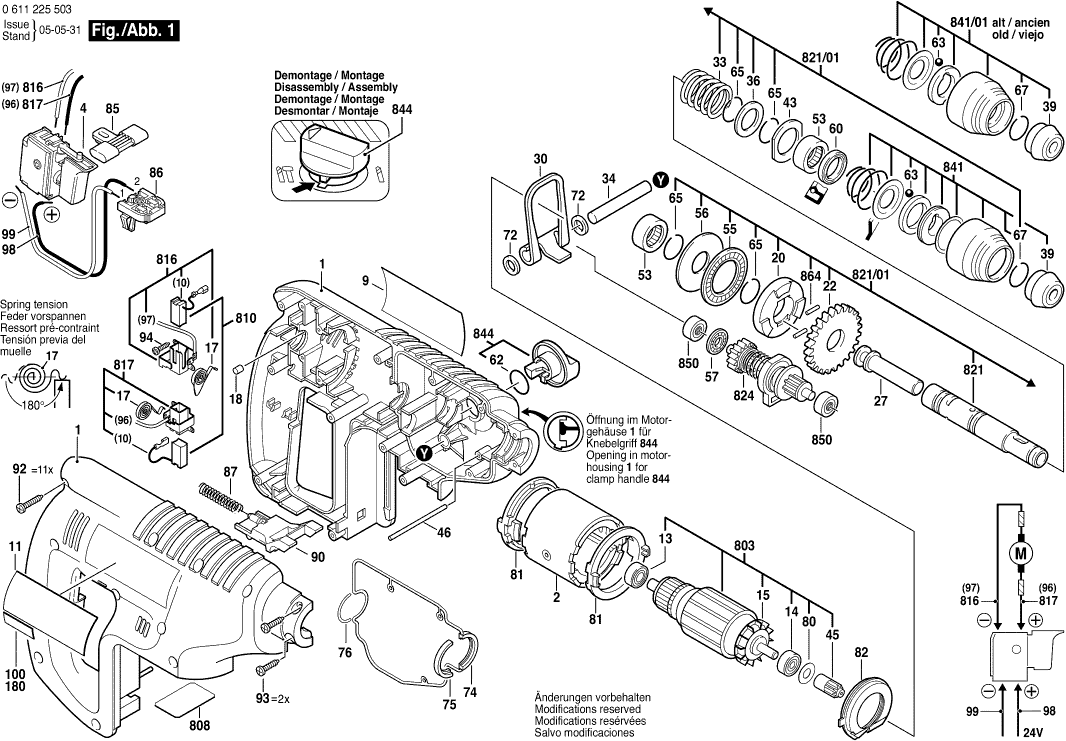

Dessins des Bosch 0611225503 (GBH24VRE)
Liste de pièces de rechange des Bosch 0611225503 (GBH24VRE)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Pas d'informations disponibles, non commandable | ||||
| 1 | 1615104011 | |||
| Carter d’aimant | ||||
| 2 | 2610942109 | 21.30 | 25.56 | |
| Plus disponible, pas de remplacement | ||||
| 4 | 1617200067 | |||
| Plaque De Marque | ||||
| 9 | 1611110909 | 5.81 | 6.97 | |
| Plaquette Indicatrice | ||||
| 11 | 1611110910 | 4.94 | 5.93 | |
| Roulement A Billes Rigide | ||||
| 13 | 1600905033 | 7.46 | 8.95 | |
| Plus disponible, pas de remplacement | ||||
| 14 | 2600905052 | |||
| Pas d'informations disponibles, non commandable | ||||
| 15 | 1616610080 | |||
| Ressort Spiral | ||||
| 17 | 1614652008 | 2.08 | 2.50 | |
| Tampon En Caoutchouc | ||||
| 18 | 2603100056 | 1.49 | 1.79 | |
| Rondelle D’arret | ||||
| 20 | 1616409012 | 4.94 | 5.93 | |
| Plus disponible, pas de remplacement | ||||
| 22 | 1616317613 | |||
| Frappeur | ||||
| 27 | 1618710068 | 6.73 | 8.08 | |
| Plus disponible, pas de remplacement | ||||
| 30 | 1611911000 | |||
| Ressort De Compression | ||||
| 33 | 1614634008 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 34 | 1613100021 | |||
| Rondelle D’appui | ||||
| 36 | 1610190021 | 2.08 | 2.50 | |
| Bouchon de protection | ||||
| 39 | 1610508021 | 1.00 | 1.20 | |
| Rondelle D’appui | ||||
| 43 | 1610190020 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 45 | 1616316602 | |||
| Goupille Cylindrique | ||||
| 46 | 1613160022 | 1.00 | 1.20 | |
| Douille à aiguilles | ||||
| 53 | 1610910077 | 4.18 | 5.02 | |
| Plus disponible, pas de remplacement | ||||
| 55 | 1610920012 | |||
| Plus disponible, pas de remplacement | ||||
| 56 | 1610102030 | |||
| Butee A Rouleaux Cylindr. | ||||
| 57 | 1610920009 | 2.40 | 2.88 | |
| Plus disponible, pas de remplacement | ||||
| 60 | 1610280006 | |||
| Joint torique | ||||
| 62 | 1610210125 | 1.00 | 1.20 | |
| Bille | ||||
| 63 | 1903230013 | 2.08 | 2.50 | |
| Plus disponible, pas de remplacement | ||||
| 65 | 1614601018 | |||
| Anneau de retenue DIN471-15x1-FST | ||||
| 67 | 2916659006 | 1.32 | 1.58 | |
| Rondelle D’ajustage | ||||
| 72 | 1610100007 | 1.00 | 1.20 | |
| Joint | ||||
| 74 | 1611015045 | 4.94 | 5.93 | |
| Joint | ||||
| 75 | 1611015041 | 1.00 | 1.20 | |
| joint d’étanchéité | ||||
| 76 | 1610210138 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 80 | 1610100008 | |||
| Bague De Centrage | ||||
| 81 | 1610290043 | 2.08 | 2.50 | |
| Pas d'informations disponibles, non commandable | ||||
| 82 | 1610591017 | |||
| Poussoir De Commutation | ||||
| 85 | 1613231006 | 1.00 | 1.20 | |
| Plus disponible, pas de remplacement | ||||
| 86 | 1609280157 | |||
| Pas d'informations disponibles, non commandable | ||||
| 87 | 1614611012 | |||
| Pas d'informations disponibles, non commandable | ||||
| 90 | 1613231007 | |||
| Pas d'informations disponibles, non commandable | ||||
| 92 | 2912401021 | |||
| Vis à Tôle | ||||
| 93 | 2912401019 | 1.00 | 1.20 | |
| Vis à Tôle | ||||
| 94 | 2912401005 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 98 | 1614416012 | |||
| Pas d'informations disponibles, non commandable | ||||
| 99 | 1614416011 | |||
| Plus disponible, pas de remplacement | ||||
| 100 | 1611110914 | |||
| Poignee Auxiliaire | ||||
| 120 | 1612025019 | 6.73 | 8.08 | |
| Pas d'informations disponibles, non commandable | ||||
| 121 | 1618040067 | |||
| Vis A Tete Rectangulaire | ||||
| 122 | 1613490002 | 4.18 | 5.02 | |
| Collier De Serrage | ||||
| 123 | 1611316006 | 2.40 | 2.88 | |
| Bouchon de protection | ||||
| 655 | 1610508032 | 2.08 | 2.50 | |
| Tube De Graisse | ||||
| 661 | 1615430010 | 5.96 | 7.15 | |
| Pas d'informations disponibles, non commandable | ||||
| 700 | 1617000132 | |||
| Vis à tête fraisée | ||||
| 700/20 | 2603421226 | 1.49 | 1.79 | |
| Mandrin | ||||
| 701 | 1608571088 | 27.81 | 33.37 | |
| Cle De Mandrin | ||||
| 701/7 | 2607950007 | 6.73 | 8.08 | |
| Plus disponible, pas de remplacement | ||||
| 702 | 1617000133 | |||
| Anneau élastique | ||||
| 702/10/2 | 2604601004 | 1.49 | 1.79 | |
| Plus disponible, pas de remplacement | ||||
| 702/20 | 1608521004 | |||
| Plus disponible, pas de remplacement | ||||
| 702/30 | 2607000248 | |||
| Plus disponible, pas de remplacement | ||||
| 702/40 | 1608511020 | |||
| Plus disponible, pas de remplacement | ||||
| 703 | 1615439003 | |||
| Pas d'informations disponibles, non commandable | ||||
| 703/30 | 1610312001 | |||
| Pas d'informations disponibles, non commandable | ||||
| 703/651 | 1610312002 | |||
| Plus disponible, pas de remplacement | ||||
| 720 | 2602025092 | |||
| Butee De Profondeur | ||||
| 752 | 1613001009 | 3.44 | 4.13 | |
| Plus disponible, pas de remplacement | ||||
| 753 | 2607335216 | |||
| Plus disponible, pas de remplacement | ||||
| 754 | 2607224484 | |||
| Plus disponible, pas de remplacement | ||||
| 791 | 2605438358 | |||
| Induit Avec Ventilateur | ||||
| 803 | 1617000319 | 88.83 | 106.60 | |
| Plaque signalétique | ||||
| 808 | 160111A3H9 | 2.40 | 2.88 | |
| Plus disponible, pas de remplacement | ||||
| 810 | 1617014131 | |||
| Plus disponible, pas de remplacement | ||||
| 816 | 1617000379 | |||
| Plus disponible, pas de remplacement | ||||
| 817 | 1617000380 | |||
| Pas d'informations disponibles, non commandable | ||||
| 821 | 1617000320 | |||
| Plus disponible, pas de remplacement | ||||
| 821/01 | 1617000375 | |||
| Arbre Intermediaire | ||||
| 824 | 1617000314 | 39.14 | 46.97 | |
| Plus disponible, pas de remplacement | ||||
| 841 | 1617000303 | |||
| Plus disponible, pas de remplacement | ||||
| 844 | 1617000322 | |||
| Coussinet | ||||
| 850 | 1617000975 | 5.81 | 6.97 | |
| Goupille Cylindrique | ||||
| 864 | 1613100019 | 1.49 | 1.79 | |
