Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0611246503 ( GBH24VFR )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

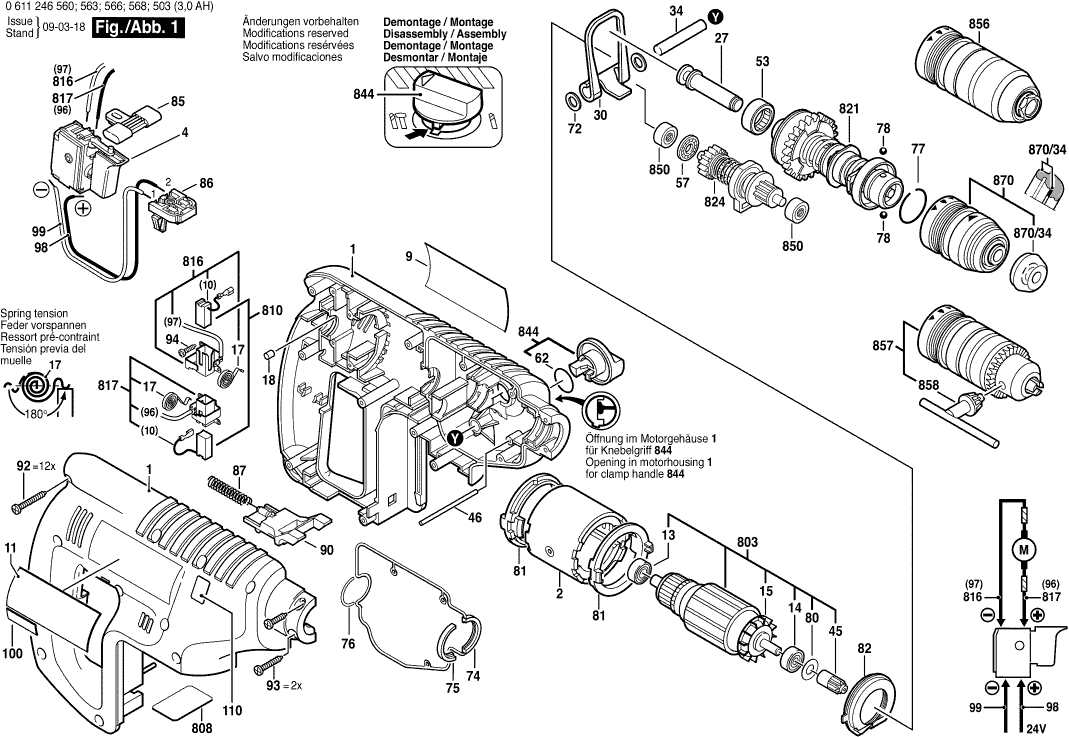

Dessins des Bosch 0611246503 ( GBH24VFR )
Liste de pièces de rechange des Bosch 0611246503 ( GBH24VFR )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Coquille | ||||
| 1 | 1615104011 | 47.53 | 57.04 | |
| Carter d’aimant | ||||
| 2 | 2610942109 | 21.30 | 25.56 | |
| Plus disponible, pas de remplacement | ||||
| 4 | 1617200067 | |||
| Plus disponible, pas de remplacement | ||||
| 9 | 1611110A35 | |||
| Plaquette Indicatrice | ||||
| 11 | 1611110A36 | 4.18 | 5.02 | |
| Roulement A Billes Rigide | ||||
| 13 | 1600905033 | 7.46 | 8.95 | |
| Plus disponible, pas de remplacement | ||||
| 14 | 2600905052 | |||
| Ventilateur | ||||
| 15 | 1616610080 | 4.94 | 5.93 | |
| Ressort Spiral | ||||
| 17 | 1604652013 | 1.49 | 1.79 | |
| Tampon En Caoutchouc | ||||
| 18 | 2603100056 | 1.49 | 1.79 | |
| Frappeur | ||||
| 27 | 1618710076 | 5.81 | 6.97 | |
| Plus disponible, pas de remplacement | ||||
| 30 | 1611911000 | |||
| Pointe De Palier | ||||
| 34 | 1613100021 | 1.00 | 1.20 | |
| Pignon d’entraînement | ||||
| 45 | 1616316602 | 16.79 | 20.15 | |
| Goupille Cylindrique | ||||
| 46 | 1613160022 | 1.00 | 1.20 | |
| Douille à aiguilles | ||||
| 53 | 1610910077 | 4.18 | 5.02 | |
| Butee A Rouleaux Cylindr. | ||||
| 57 | 1610920009 | 2.40 | 2.88 | |
| Joint torique | ||||
| 62 | 1610210125 | 1.00 | 1.20 | |
| Rondelle D’ajustage | ||||
| 72 | 1610100007 | 1.00 | 1.20 | |
| Joint | ||||
| 74 | 1611015045 | 4.94 | 5.93 | |
| Joint | ||||
| 75 | 1611015041 | 1.00 | 1.20 | |
| joint d’étanchéité | ||||
| 76 | 1610210138 | 1.00 | 1.20 | |
| Anneau élastique | ||||
| 77 | 1614601026 | 1.49 | 1.79 | |
| Bille | ||||
| 78 | 1903230010 | 1.00 | 1.20 | |
| Joint | ||||
| 80 | 1610100008 | 1.00 | 1.20 | |
| Bague De Centrage | ||||
| 81 | 1610290043 | 2.08 | 2.50 | |
| Deflecteur D’air | ||||
| 82 | 1610591017 | 4.18 | 5.02 | |
| Poussoir De Commutation | ||||
| 85 | 1613231006 | 1.00 | 1.20 | |
| Plus disponible, pas de remplacement | ||||
| 86 | 1609280157 | |||
| Ressort De Compression | ||||
| 87 | 1614611012 | 5.81 | 6.97 | |
| Poussoir A Cran | ||||
| 90 | 1613231007 | 1.49 | 1.79 | |
| Vis à Tôle | ||||
| 92 | 2912401021 | 1.00 | 1.20 | |
| Vis à Tôle | ||||
| 93 | 2912401019 | 1.00 | 1.20 | |
| Vis à Tôle | ||||
| 94 | 2912401005 | 1.00 | 1.20 | |
| Cable De Connexion | ||||
| 98 | 1614416012 | 1.00 | 1.20 | |
| Cable De Connexion | ||||
| 99 | 1614416011 | 1.00 | 1.20 | |
| Plus disponible, pas de remplacement | ||||
| 100 | 1611110914 | |||
| Poignee Auxiliaire | ||||
| 120 | 1612025019 | 6.73 | 8.08 | |
| Support De Fixation | ||||
| 121 | 1618040067 | 7.46 | 8.95 | |
| Vis A Tete Rectangulaire | ||||
| 122 | 1613490002 | 4.18 | 5.02 | |
| Collier De Serrage | ||||
| 123 | 1611316006 | 2.40 | 2.88 | |
| Butee De Profondeur | ||||
| 652 | 1613001009 | 3.44 | 4.13 | |
| Bloc D’accumulateurs | ||||
| 653 | 2607335223 | 619.86 | 743.83 | |
| Chargeur Rapide | ||||
| 654 | 2607225027 | 136.48 | 163.78 | |
| Bouchon de protection | ||||
| 655 | 1610508032 | 2.08 | 2.50 | |
| Tube De Graisse | ||||
| 661 | 1615430010 | 5.96 | 7.15 | |
| Induit Avec Ventilateur | ||||
| 803 | 1617000319 | 88.83 | 106.60 | |
| Plaque signalétique | ||||
| 808 | 160111A3H5 | 2.40 | 2.88 | |
| Plus disponible, pas de remplacement | ||||
| 810 | 1617014131 | |||
| Plus disponible, pas de remplacement | ||||
| 816 | 1617000379 | |||
| Plus disponible, pas de remplacement | ||||
| 817 | 1617000380 | |||
| Poignee Auxiliaire | ||||
| 820 | 1612025049 | 9.67 | 11.60 | |
| Tube De Marteau | ||||
| 821 | 1617000387 | 98.18 | 117.82 | |
| Arbre Intermediaire | ||||
| 824 | 1617000314 | 39.14 | 46.97 | |
| Plus disponible, pas de remplacement | ||||
| 844 | 1617000322 | |||
| Coussinet | ||||
| 850 | 1617000975 | 5.81 | 6.97 | |
| Mandrin Automatique | ||||
| 856 | 1617000332 | 102.63 | 123.16 | |
| Mandrin A Cle | ||||
| 857 | 1618571029 | 71.68 | 86.02 | |
| Cle De Mandrin | ||||
| 858 | 2607950007 | 6.73 | 8.08 | |
| Plus disponible, pas de remplacement | ||||
| 870 | 1617000327 | |||
| Bouchon de protection | ||||
| 870/34 | 1610508047 | 2.08 | 2.50 | |
