Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0611256221 ( GBH24V )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

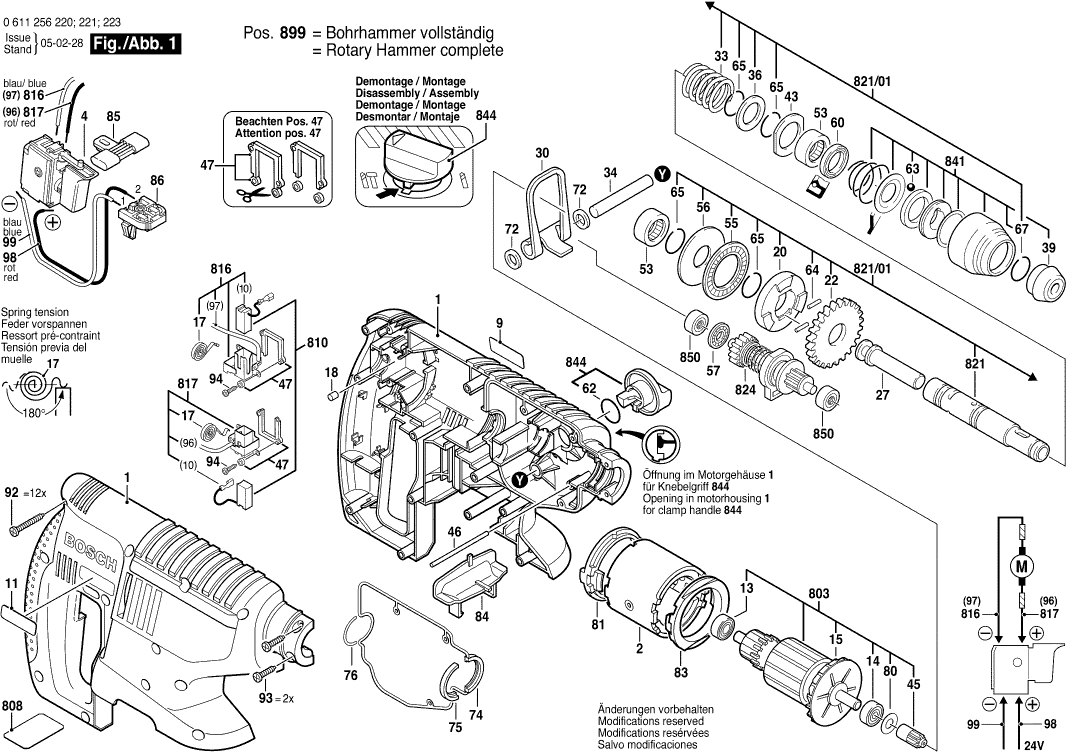

Dessins des Bosch 0611256221 ( GBH24V )
Liste de pièces de rechange des Bosch 0611256221 ( GBH24V )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Coquille BLEU | ||||
| 1 | 1615104030 | 26.84 | 32.21 | |
| Carter d’aimant | ||||
| 2 | 2610942109 | 21.30 | 25.56 | |
| Plus disponible, pas de remplacement | ||||
| 4 | 1617200067 | |||
| Plaque De Marque | ||||
| 9 | 1611110A70 | 1.18 | 1.42 | |
| Plaquette Indicatrice | ||||
| 11 | 1611110A71 | 1.18 | 1.42 | |
| Roulement A Billes Rigide | ||||
| 13 | 1600905033 | 7.46 | 8.95 | |
| Plus disponible, pas de remplacement | ||||
| 14 | 2600905052 | |||
| Ventilateur | ||||
| 15 | 1616610092 | 6.22 | 7.46 | |
| Ressort Spiral | ||||
| 17 | 1614652008 | 2.08 | 2.50 | |
| Tampon En Caoutchouc | ||||
| 18 | 2603100056 | 1.49 | 1.79 | |
| Rondelle D’arret | ||||
| 20 | 1616409012 | 4.94 | 5.93 | |
| Plus disponible, pas de remplacement | ||||
| 22 | 1616317613 | |||
| Frappeur | ||||
| 27 | 1618710068 | 6.73 | 8.08 | |
| Plus disponible, pas de remplacement | ||||
| 30 | 1611911000 | |||
| Ressort De Compression | ||||
| 33 | 1614634008 | 1.00 | 1.20 | |
| Pointe De Palier | ||||
| 34 | 1613100021 | 1.00 | 1.20 | |
| Rondelle D’appui | ||||
| 36 | 1610190021 | 2.08 | 2.50 | |
| Bouchon de protection | ||||
| 39 | 1610508021 | 1.00 | 1.20 | |
| Rondelle D’appui | ||||
| 43 | 1610190020 | 1.00 | 1.20 | |
| Pignon d’entraînement | ||||
| 45 | 1616316602 | 16.79 | 20.15 | |
| Goupille Cylindrique | ||||
| 46 | 1613160022 | 1.00 | 1.20 | |
| Plaque Isolante | ||||
| 47 | 1601010010 | 2.52 | 3.02 | |
| Douille à aiguilles | ||||
| 53 | 1610910077 | 4.18 | 5.02 | |
| Plus disponible, pas de remplacement | ||||
| 55 | 1610920012 | |||
| Plus disponible, pas de remplacement | ||||
| 56 | 1610102030 | |||
| Butee A Rouleaux Cylindr. | ||||
| 57 | 1610920009 | 2.40 | 2.88 | |
| Plus disponible, pas de remplacement | ||||
| 60 | 1610280006 | |||
| Joint torique | ||||
| 62 | 1610210125 | 1.00 | 1.20 | |
| Bille | ||||
| 63 | 1903230013 | 2.08 | 2.50 | |
| Goupille Cylindrique | ||||
| 64 | 1613100019 | 1.49 | 1.79 | |
| Plus disponible, pas de remplacement | ||||
| 65 | 1614601018 | |||
| Anneau de retenue DIN471-15x1-FST | ||||
| 67 | 2916659006 | 1.32 | 1.58 | |
| Rondelle D’ajustage | ||||
| 72 | 1610100007 | 1.00 | 1.20 | |
| Joint | ||||
| 74 | 1611015045 | 4.94 | 5.93 | |
| Joint | ||||
| 75 | 1611015041 | 1.00 | 1.20 | |
| joint d’étanchéité | ||||
| 76 | 1610210138 | 1.00 | 1.20 | |
| Joint | ||||
| 80 | 1610100008 | 1.00 | 1.20 | |
| Bague De Centrage | ||||
| 81 | 1610290043 | 2.08 | 2.50 | |
| Bague De Centrage | ||||
| 83 | 1610290078 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 84 | 1601016013 | |||
| Poussoir De Commutation | ||||
| 85 | 1613231006 | 1.00 | 1.20 | |
| Plus disponible, pas de remplacement | ||||
| 86 | 1609280157 | |||
| Vis à Tôle | ||||
| 92 | 2912401021 | 1.00 | 1.20 | |
| Vis à Tôle | ||||
| 93 | 2912401019 | 1.00 | 1.20 | |
| Vis à Tôle | ||||
| 94 | 2912401007 | 0.83 | 1.00 | |
| Cable De Connexion | ||||
| 98 | 1614416012 | 1.00 | 1.20 | |
| Cable De Connexion | ||||
| 99 | 1614416011 | 1.00 | 1.20 | |
| Butee De Profondeur | ||||
| 652 | 1613001009 | 3.44 | 4.13 | |
| Bloc D Accus | ||||
| 653 | 2607335509 | 450.79 | 540.95 | |
| Bloc D Accus | ||||
| 653 | 2607335561 | 396.32 | 475.58 | |
| Bloc D Accus | ||||
| 653 | 2607335445 | 396.32 | 475.58 | |
| Chargeur Rapide SAM 115/7,2-24V, 15 MIN. | ||||
| 654 | 2607224491 | 209.26 | 251.11 | |
| Chargeur Rapide | ||||
| 654 | 2607224425 | 155.51 | 186.61 | |
| Chargeur Rapide | ||||
| 654 | 2607225027 | 136.48 | 163.78 | |
| Chargeur Rapide | ||||
| 654 | 2607224435 | 136.48 | 163.78 | |
| Chargeur Rapide | ||||
| 654 | 2607225029 | 122.80 | 147.36 | |
| Chargeur Rapide | ||||
| 654 | 2607224429 | 122.80 | 147.36 | |
| Chargeur Rapide CN 220/7,2-24V, 1h | ||||
| 654 | 2607225495 | 114.26 | 137.11 | |
| Chargeur Rapide | ||||
| 654 | 2607224427 | 110.30 | 132.36 | |
| Bouchon de protection | ||||
| 655 | 1610508032 | 2.08 | 2.50 | |
| Mandrin | ||||
| 656 | 1608571088 | 27.81 | 33.37 | |
| Cle De Mandrin | ||||
| 656/7 | 2607950007 | 6.73 | 8.08 | |
| Tige De Mandrin | ||||
| 657 | 1617000132 | 1.00 | 1.20 | |
| Tube De Graisse | ||||
| 661 | 1615430010 | 5.96 | 7.15 | |
| Induit Avec Ventilateur | ||||
| 803 | 1617000511 | 102.63 | 123.16 | |
| Plaque signalétique | ||||
| 808 | 160111A3H9 | 2.40 | 2.88 | |
| Plus disponible, pas de remplacement | ||||
| 810 | 1617014131 | |||
| Plus disponible, pas de remplacement | ||||
| 816 | 1617000379 | |||
| Plus disponible, pas de remplacement | ||||
| 817 | 1617000380 | |||
| Poignee Auxiliaire | ||||
| 820 | 1612025049 | 8.06 | 9.67 | |
| Poignee Auxiliaire | ||||
| 820/120 | 1612025019 | 6.73 | 8.08 | |
| Collier De Serrage | ||||
| 820/124 | 1611316006 | 2.40 | 2.88 | |
| Vis A Tete Rectangulaire | ||||
| 820/125 | 1613490002 | 4.18 | 5.02 | |
| Support De Fixation | ||||
| 820/802 | 1618040067 | 7.46 | 8.95 | |
| Tube De Marteau | ||||
| 821 | 1617000320 | 31.42 | 37.70 | |
| Plus disponible, pas de remplacement | ||||
| 821/01 | 1617000375 | |||
| Arbre Intermediaire | ||||
| 824 | 1617000314 | 39.14 | 46.97 | |
| Plus disponible, pas de remplacement | ||||
| 841 | 1617000303 | |||
| Plus disponible, pas de remplacement | ||||
| 844 | 1617000322 | |||
| Coussinet | ||||
| 850 | 1617000975 | 5.81 | 6.97 | |
| Plus disponible, pas de remplacement | ||||
| 899 | 0611256220 | |||
