Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3611B67103 (GBH2-28DV)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

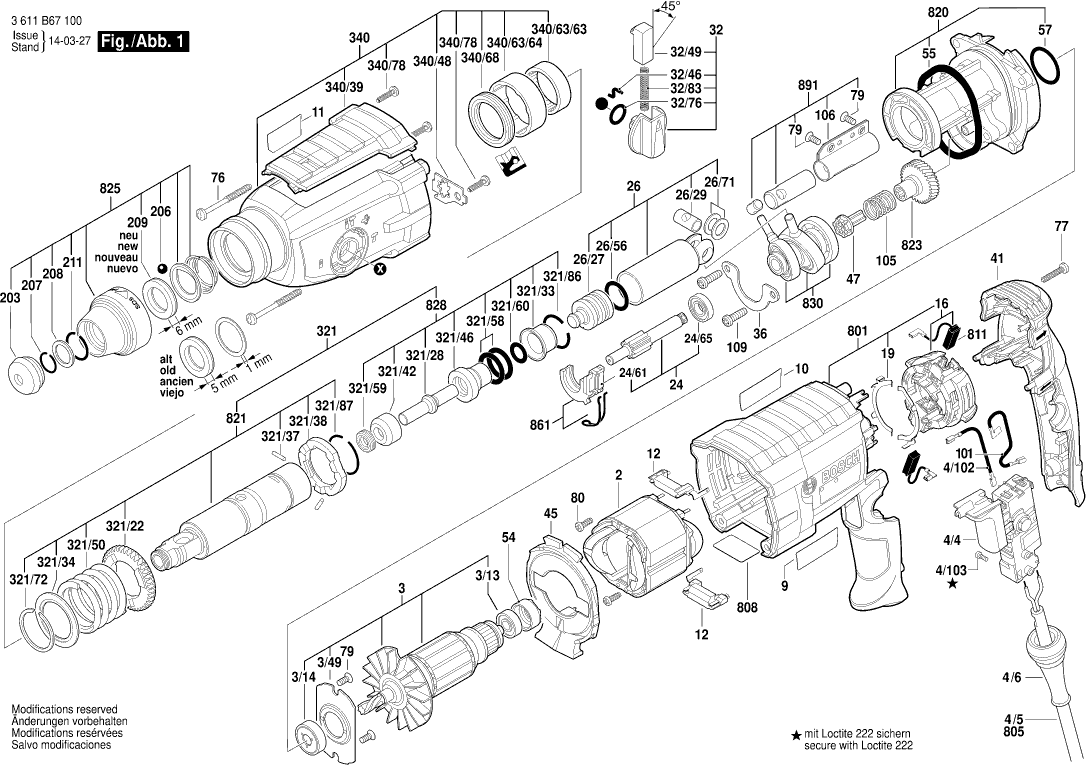

Dessins des Bosch 3611B67103 (GBH2-28DV)
Liste de pièces de rechange des Bosch 3611B67103 (GBH2-28DV)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Épanouissement Polaire 230V | ||||
| 2 | 1619P11938 | 16.79 | 20.15 | |
| Cable De Connexion | ||||
| 4/102 | 1614449015 | 1.49 | 1.79 | |
| Vis A Tete Bombee | ||||
| 4/103 | 1613435034 | 1.00 | 1.20 | |
| Commutateur | ||||
| 4/4 | 1617200532 | 20.39 | 24.47 | |
| Câble d alimentation | ||||
| 4/5 | 1614460026 | 16.79 | 20.15 | |
| Manchon | ||||
| 4/6 | 1600703034 | 2.40 | 2.88 | |
| Module Adaptateur | ||||
| 12 | 1600A0032J | 1.49 | 1.79 | |
| Roulement A Billes Rigide | ||||
| 13 | 1610905032 | 4.94 | 5.93 | |
| Roulement A Billes Rigide | ||||
| 14 | 1610905048 | 8.35 | 10.02 | |
| Couronne Porte-Balais | ||||
| 16 | 1614336093 | 15.61 | 18.73 | |
| Couronne Porte-Balais | ||||
| 16 | 1619P16871 | 11.37 | 13.64 | |
| Contact De Branchement | ||||
| 19 | 1616B10337 | 1.49 | 1.79 | |
| Arbre Dentele | ||||
| 24 | 16170006EJ | 23.90 | 28.68 | |
| Element De Commutation | ||||
| 24/61 | 1615820097 | 4.94 | 5.93 | |
| Roulement A Billes Rigide | ||||
| 24/65 | 1610905016 | 9.67 | 11.60 | |
| Piston De Marteau | ||||
| 26 | 16170006A5 | 37.50 | 45.00 | |
| Frappeur | ||||
| 26/27 | 1610311019 | 18.94 | 22.73 | |
| Frappeur | ||||
| 26/27 | 1619P16681 | 9.67 | 11.60 | |
| Joint torique | ||||
| 26/56 | 1610210121 | 2.40 | 2.88 | |
| Disque De Guidage | ||||
| 26/71 | 1610100016 | 1.49 | 1.79 | |
| Axe De Piston | ||||
| 26/97 | 1613105020 | 4.94 | 5.93 | |
| Axe De Piston | ||||
| 26/97 | 1600A01TD0 | 4.18 | 5.02 | |
| Manette | ||||
| 32 | 1619P12076 | 3.44 | 4.13 | |
| Tenon D’entrainement | ||||
| 32/46 | 1619P09571 | 1.00 | 1.20 | |
| Bouton De Commande | ||||
| 32/49 | 1612026035 | 1.49 | 1.79 | |
| Joint torique | ||||
| 32/76 | 1610210046 | 2.08 | 2.50 | |
| Ressort De Compression | ||||
| 32/83 | 1614611006 | 3.44 | 4.13 | |
| Support Pour Palier | ||||
| 36 | 1615808106 | 1.49 | 1.79 | |
| Couvercle De Carter | ||||
| 41 | 1615500428 | 9.67 | 11.60 | |
| Deflecteur D’air | ||||
| 45 | 1610522015 | 2.08 | 2.50 | |
| Element De Commutation | ||||
| 47 | 1619P18790 | 5.81 | 6.97 | |
| Element De Commutation | ||||
| 47 | 1616312010 | 5.81 | 6.97 | |
| Palier | ||||
| 49 | 1615700044 | 2.08 | 2.50 | |
| Douille Caoutchouc | ||||
| 54 | 1610502016 | 1.00 | 1.20 | |
| Joint torique | ||||
| 55 | 1619PS7050 | 7.46 | 8.95 | |
| Joint torique 59,5x5,0 MM | ||||
| 55 | 1610290104 | 3.44 | 4.13 | |
| Joint torique | ||||
| 55 | 1619P18144 | 1.00 | 1.20 | |
| Joint torique | ||||
| 57 | 1610210208 | 1.49 | 1.79 | |
| Vis autotaradeuse p. défo | ||||
| 76 | 1613435022 | 1.49 | 1.79 | |
| Vis A Tete Bombee Torx | ||||
| 77 | 2603490024 | 1.49 | 1.79 | |
| Vis Autotaraudeuse | ||||
| 79 | 1619P07062 | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 80 | 2914201483 | 1.00 | 1.20 | |
| Cable De Connexion | ||||
| 101 | 1614449014 | 2.08 | 2.50 | |
| Ressort De Compression | ||||
| 105 | 1614643027 | 1.49 | 1.79 | |
| Carquois | ||||
| 106 | 1610590024 | 2.08 | 2.50 | |
| Vis A Tete Bombee Torx | ||||
| 109 | 1613435014 | 2.08 | 2.50 | |
| Poignee Auxiliaire | ||||
| 120 | 160202507H | 10.90 | 13.08 | |
| Support De Fixation | ||||
| 121 | 1617000475 | 9.67 | 11.60 | |
| Collier De Serrage | ||||
| 124 | 1611316021 | 2.86 | 3.43 | |
| Vis A Tete Rectangulaire | ||||
| 125 | 1613490002 | 4.18 | 5.02 | |
| Bouchon de protection | ||||
| 203 | 1610508047 | 2.08 | 2.50 | |
| Bille | ||||
| 206 | 1613230003 | 1.49 | 1.79 | |
| Anneau élastique | ||||
| 207 | 1614601027 | 1.00 | 1.20 | |
| Rondelle D’arret | ||||
| 208 | 1610101629 | 1.00 | 1.20 | |
| Rondelle De Friction | ||||
| 209 | 1610102638 | 3.44 | 4.13 | |
| Anneau élastique | ||||
| 211 | 160460102S | 1.00 | 1.20 | |
| Porte-Outil | ||||
| 321 | 16170006CA | 64.67 | 77.60 | |
| Roue Cylindrique | ||||
| 321/22 | 1616312004 | 11.37 | 13.64 | |
| Percuteur | ||||
| 321/28 | 1613124098 | 18.94 | 22.73 | |
| Douille De Positionnemen | ||||
| 321/33 | 1610590020 | 6.73 | 8.08 | |
| Rondelle D’appui | ||||
| 321/34 | 1610190067 | 2.08 | 2.50 | |
| Goupille Cylindrique | ||||
| 321/37 | 1613100019 | 1.49 | 1.79 | |
| Rondelle D’arret | ||||
| 321/38 | 1600A008AG | 3.44 | 4.13 | |
| Bague Antifriction | ||||
| 321/42 | 1610102084 | 8.35 | 10.02 | |
| Douille De Guidage | ||||
| 321/46 | 1610390068 | 14.94 | 17.93 | |
| Ressort De Compression | ||||
| 321/50 | 1614615008 | 5.81 | 6.97 | |
| Joint torique | ||||
| 321/58 | 1610210105 | 4.18 | 5.02 | |
| Joint A Lèvres | ||||
| 321/59 | 1600A009VC | 2.86 | 3.43 | |
| Joint torique | ||||
| 321/60 | 1610210209 | 1.49 | 1.79 | |
| Anneau élastique | ||||
| 321/72 | 1604601027 | 1.00 | 1.20 | |
| Anneau élastique | ||||
| 321/86 | 1614601034 | 2.08 | 2.50 | |
| Anneau élastique | ||||
| 321/87 | 1604601028 | 1.00 | 1.20 | |
| Carter D’engrenages | ||||
| 340 | 16170006BY | 52.45 | 62.94 | |
| Couvercle | ||||
| 340/39 | 16055002CF | 7.46 | 8.95 | |
| Frein D’ecrou | ||||
| 340/48 | 1611098008 | 2.08 | 2.50 | |
| Douille à aiguilles | ||||
| 340/63 | 1610910063 | 5.81 | 6.97 | |
| Douille | ||||
| 340/64 | 1619PS5532 | 4.18 | 5.02 | |
| Douille | ||||
| 340/64 | 1610390069 | 2.08 | 2.50 | |
| Bague D’etancheite | ||||
| 340/68 | 1610283036 | 7.46 | 8.95 | |
| Vis | ||||
| 340/78 | 2603490022 | 1.00 | 1.20 | |
| Butee De Profondeur | ||||
| 688 | 1613001009 | 3.44 | 4.13 | |
| Carter De Moteur | ||||
| 801 | 16170006BS | 39.14 | 46.97 | |
| Set d’induit 230V | ||||
| 803 | 1619P12114 | 58.03 | 69.64 | |
| Jeu De Balais | ||||
| 811 | 1607000485 | 82.63 | 99.16 | |
| Jeu De Balais | ||||
| 811 | 1617000525 | 9.67 | 11.60 | |
| Bride Intermediaire | ||||
| 820 | 16170006BT | 39.14 | 46.97 | |
| Porte Outil | ||||
| 821 | 16170006C9 | 52.45 | 62.94 | |
| Poignee Auxiliaire | ||||
| 822 | 160202508X | 16.79 | 20.15 | |
| Douille Dentee | ||||
| 823 | 16170006BW | 20.39 | 24.47 | |
| Porte Outil | ||||
| 825 | 16170006CB | 11.37 | 13.64 | |
| Percuteur | ||||
| 828 | 1617000697 | 43.12 | 51.74 | |
| Palier d’entraînement | ||||
| 830 | 16170006BX | 39.14 | 46.97 | |
| Element De Commutation | ||||
| 861 | 1615820097 | 4.94 | 5.93 | |
| Pas d'informations disponibles, non commandable | ||||
| 870 | 1613523011 | |||
| Vis à tête fraisée | ||||
| 870/2 | 2603421226 | 1.49 | 1.79 | |
| Mandrin | ||||
| 871 | 1608571069 | 23.90 | 28.68 | |
| Cle De Mandrin | ||||
| 872 | 2607950007 | 6.73 | 8.08 | |
| Poids | ||||
| 891 | 16170006BZ | 6.73 | 8.08 | |
| Fermeture | ||||
| 895 | 1615438431 | 6.73 | 8.08 | |
| Tube De Graisse | ||||
| 896 | 1615430001 | 22.88 | 27.46 | |
| Tube De Graisse | ||||
| 897 | 1615430002 | 47.53 | 57.04 | |
