Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3611B67200 ( GBH2-28DFV )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

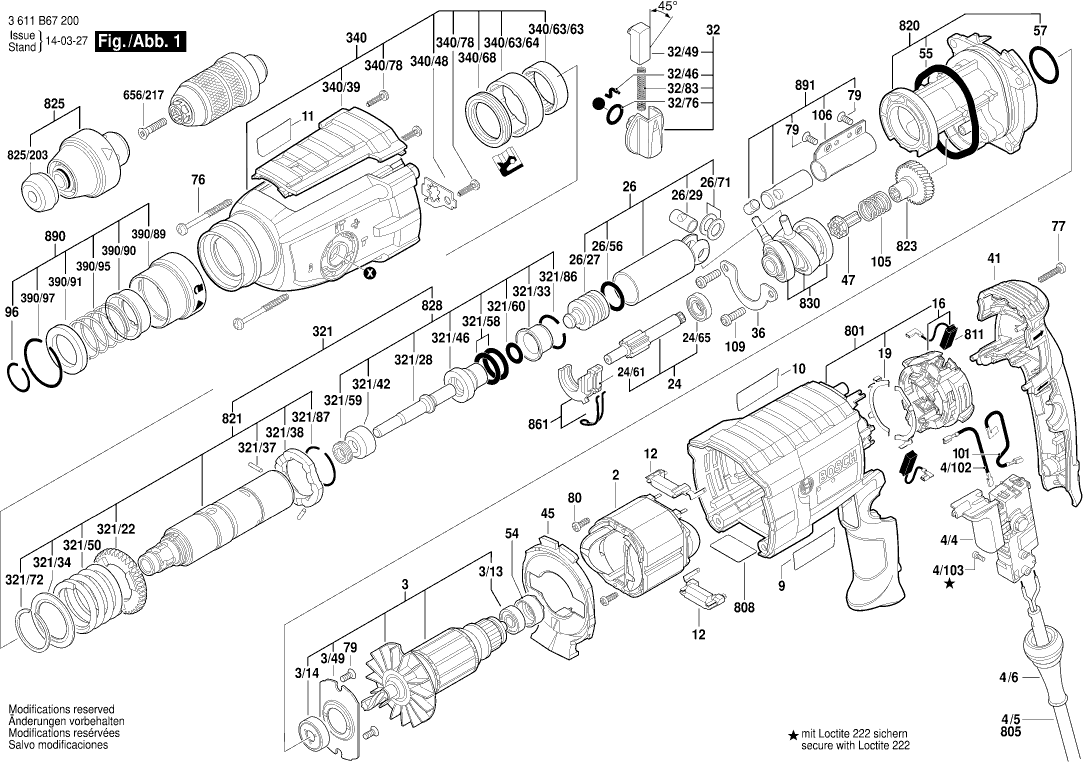

Dessins des Bosch 3611B67200 ( GBH2-28DFV )
Liste de pièces de rechange des Bosch 3611B67200 ( GBH2-28DFV )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Épanouissement Polaire 230V | ||||
| 2 | 1614220208 | 13.90 | 16.68 | |
| Induit 230V | ||||
| 3 | 1614010262 | 55.56 | 66.67 | |
| Roulement A Billes Rigide | ||||
| 3/13 | 1610905032 | 4.94 | 5.93 | |
| Roulement A Billes Rigide | ||||
| 3/14 | 1610905048 | 8.35 | 10.02 | |
| Palier | ||||
| 3/49 | 1615700044 | 2.08 | 2.50 | |
| Cable De Connexion | ||||
| 4/102 | 1614449015 | 1.49 | 1.79 | |
| Vis A Tete Bombee | ||||
| 4/103 | 1613435034 | 1.00 | 1.20 | |
| Commutateur | ||||
| 4/4 | 1617200532 | 20.39 | 24.47 | |
| Manchon | ||||
| 4/6 | 1600703034 | 2.40 | 2.88 | |
| Plaque De Marque GBH 2-28 DFV | ||||
| 9 | 1611110Z96 | 2.18 | 2.62 | |
| Plaque De Marque GBH 2-28 DFV | ||||
| 10 | 1611110Z97 | 2.18 | 2.62 | |
| Plaquette Indicatrice | ||||
| 11 | 1611110W02 | 2.18 | 2.62 | |
| Filtre D’antiparasitage | ||||
| 12 | 1614465011 | 6.73 | 8.08 | |
| Couronne Porte-Balais | ||||
| 16 | 1614336093 | 15.61 | 18.73 | |
| Contact De Branchement | ||||
| 19 | 1611329024 | 1.49 | 1.79 | |
| Arbre Dentele | ||||
| 24 | 16170006EJ | 23.90 | 28.68 | |
| Element De Commutation | ||||
| 24/61 | 1615820097 | 4.94 | 5.93 | |
| Roulement A Billes Rigide | ||||
| 24/65 | 1610905016 | 9.67 | 11.60 | |
| Piston De Marteau | ||||
| 26 | 16170006A5 | 37.50 | 45.00 | |
| Frappeur | ||||
| 26/27 | 1610311019 | 18.94 | 22.73 | |
| Axe De Piston | ||||
| 26/29 | 1613105020 | 4.58 | 5.50 | |
| Axe De Piston | ||||
| 26/29 | 1600A01TD0 | 4.18 | 5.02 | |
| Joint torique | ||||
| 26/56 | 1610210121 | 2.40 | 2.88 | |
| Disque De Guidage | ||||
| 26/71 | 1610100016 | 1.49 | 1.79 | |
| Manette | ||||
| 32 | 1612026037 | 9.67 | 11.60 | |
| Tenon D’entrainement | ||||
| 32/46 | 1614690002 | 1.49 | 1.79 | |
| Bouton De Commande | ||||
| 32/49 | 1612026035 | 1.49 | 1.79 | |
| Joint torique | ||||
| 32/76 | 1610210046 | 2.08 | 2.50 | |
| Ressort De Compression | ||||
| 32/83 | 1614611006 | 3.44 | 4.13 | |
| Support Pour Palier | ||||
| 36 | 1615808106 | 1.32 | 1.58 | |
| Couvercle De Carter | ||||
| 41 | 1615500428 | 9.67 | 11.60 | |
| Deflecteur D’air | ||||
| 45 | 1610522015 | 2.08 | 2.50 | |
| Element De Commutation | ||||
| 47 | 1616312010 | 5.27 | 6.32 | |
| Douille Caoutchouc | ||||
| 54 | 1610502016 | 1.00 | 1.20 | |
| Joint torique 59,5x5,0 MM | ||||
| 55 | 1610290104 | 3.04 | 3.65 | |
| Joint torique | ||||
| 57 | 1610210208 | 1.49 | 1.79 | |
| Vis autotaradeuse p. défo | ||||
| 76 | 1613435022 | 1.32 | 1.58 | |
| Vis autotaradeuse p. défo | ||||
| 76 | 160343000A | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 77 | 2603490024 | 1.49 | 1.79 | |
| Plus disponible, pas de remplacement | ||||
| 79 | 1613435042 | |||
| Vis | ||||
| 80 | 1613435043 | 1.00 | 1.20 | |
| Anneau élastique | ||||
| 96 | 1614601046 | 1.49 | 1.79 | |
| Cable De Connexion | ||||
| 101 | 1614449014 | 2.08 | 2.50 | |
| Ressort De Compression | ||||
| 105 | 1614643027 | 1.32 | 1.58 | |
| Carquois | ||||
| 106 | 1610590024 | 1.90 | 2.28 | |
| Vis autotaradeuse p. défo | ||||
| 109 | 1613435029 | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 109 | 160343508E | 1.00 | 1.20 | |
| Poignee Auxiliaire | ||||
| 120 | 160202508X | 16.79 | 20.15 | |
| Poignee Auxiliaire | ||||
| 120/120 | 160202507H | 10.90 | 13.08 | |
| Collier De Serrage | ||||
| 120/124 | 1611316021 | 2.86 | 3.43 | |
| Vis A Tete Rectangulaire | ||||
| 120/125 | 1613490002 | 4.18 | 5.02 | |
| Support De Fixation | ||||
| 120/802 | 1617000475 | 9.67 | 11.60 | |
| Porte-Outil | ||||
| 321 | 16170006BV | 47.53 | 57.04 | |
| Roue Cylindrique | ||||
| 321/22 | 1616312004 | 11.37 | 13.64 | |
| Percuteur | ||||
| 321/28 | 1613124097 | 21.30 | 25.56 | |
| Douille De Positionnemen | ||||
| 321/33 | 1610590020 | 6.73 | 8.08 | |
| Rondelle D’appui | ||||
| 321/34 | 1610190067 | 2.08 | 2.50 | |
| Goupille Cylindrique | ||||
| 321/37 | 1613100019 | 1.49 | 1.79 | |
| Rondelle D’arret | ||||
| 321/38 | 1600A008AG | 3.44 | 4.13 | |
| Bague Antifriction | ||||
| 321/42 | 1610102084 | 8.35 | 10.02 | |
| Douille De Guidage | ||||
| 321/46 | 1610390068 | 14.94 | 17.93 | |
| Ressort De Compression | ||||
| 321/50 | 1614615008 | 5.81 | 6.97 | |
| Joint torique | ||||
| 321/58 | 1610210105 | 4.18 | 5.02 | |
| Joint A Lèvres | ||||
| 321/59 | 1600A009VC | 2.86 | 3.43 | |
| Joint torique | ||||
| 321/60 | 1610210209 | 1.49 | 1.79 | |
| Anneau élastique | ||||
| 321/72 | 1604601027 | 1.00 | 1.20 | |
| Anneau élastique | ||||
| 321/86 | 1614601034 | 2.08 | 2.50 | |
| Anneau élastique | ||||
| 321/87 | 1604601028 | 1.00 | 1.20 | |
| Carter D’engrenages | ||||
| 340 | 16170006BY | 37.50 | 45.00 | |
| Couvercle | ||||
| 340/39 | 16055002CF | 6.53 | 7.84 | |
| Frein D’ecrou | ||||
| 340/48 | 1611098008 | 2.08 | 2.50 | |
| Douille à aiguilles | ||||
| 340/63/63 | 1610910063 | 5.81 | 6.97 | |
| Douille | ||||
| 340/63/64 | 1610390069 | 2.08 | 2.50 | |
| Bague D’etancheite | ||||
| 340/68 | 1610283036 | 7.46 | 8.95 | |
| Vis | ||||
| 340/78 | 2603490022 | 1.00 | 1.20 | |
| Manchon | ||||
| 390/89 | 1610499059 | 3.71 | 4.45 | |
| Manchon | ||||
| 390/89 | 1600A00NC8 | 2.40 | 2.88 | |
| Manchon A Epaulement | ||||
| 390/90 | 1610590016 | 4.18 | 5.02 | |
| Bague D’appui | ||||
| 390/91 | 1610200033 | 2.86 | 3.43 | |
| Ressort De Compression | ||||
| 390/95 | 1614643016 | 2.08 | 2.50 | |
| Anneau élastique | ||||
| 390/97 | 1614601047 | 1.49 | 1.79 | |
| Vis à tête fraisée | ||||
| 656/217 | 2603421229 | 1.49 | 1.79 | |
| Butee De Profondeur | ||||
| 688 | 1613001009 | 3.44 | 4.13 | |
| Carter De Moteur | ||||
| 801 | 16170006BS | 39.14 | 46.97 | |
| Câble d alimentation | ||||
| 805 | 1614460026 | 16.79 | 20.15 | |
| Plaque signalétique | ||||
| 808 | 160111A3H5 | 2.40 | 2.88 | |
| Jeu De Balais | ||||
| 811 | 1607000485 | 82.63 | 99.16 | |
| Jeu De Balais | ||||
| 811 | 1617000525 | 9.67 | 11.60 | |
| Bride Intermediaire | ||||
| 820 | 16170006BT | 37.50 | 45.00 | |
| Porte Outil | ||||
| 821 | 16170006BU | 67.98 | 81.58 | |
| Douille Dentee | ||||
| 823 | 16170006BW | 20.39 | 24.47 | |
| Porte Outil | ||||
| 825 | 1617000895 | 43.12 | 51.74 | |
| Bouchon de protection | ||||
| 825/203 | 1610508047 | 2.08 | 2.50 | |
| Percuteur | ||||
| 828 | 16170006A7 | 52.45 | 62.94 | |
| Palier d’entraînement | ||||
| 830 | 16170006BX | 37.50 | 45.00 | |
| Element De Commutation | ||||
| 861 | 1615820097 | 4.94 | 5.93 | |
| Manchon | ||||
| 890 | 1617000V41 | 10.90 | 13.08 | |
| Poids | ||||
| 891 | 16170006BZ | 5.96 | 7.15 | |
| Fermeture | ||||
| 895 | 1615438409 | 6.73 | 8.08 | |
| Tube De Graisse | ||||
| 896 | 1615430001 | 22.88 | 27.46 | |
| Tube De Graisse | ||||
| 897 | 1615430002 | 47.53 | 57.04 | |
