Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0611255503 ( GBH2-26DBR )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Bosch 0611255503 ( GBH2-26DBR )

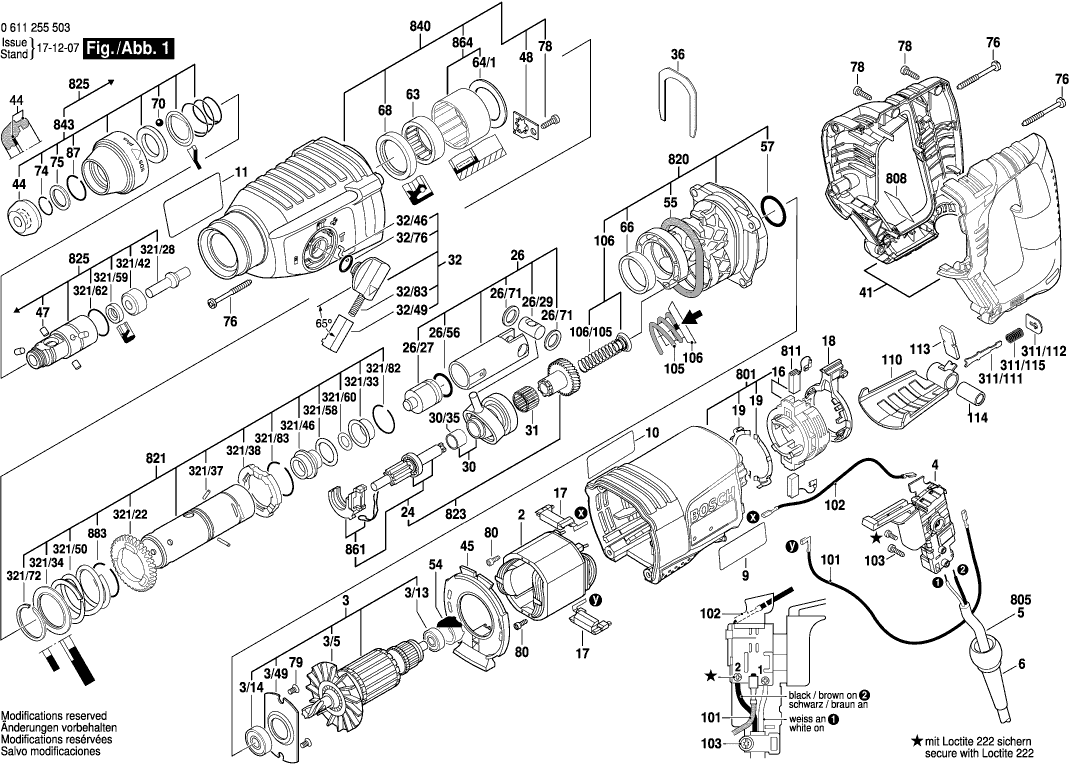

Dessins techniques 1
Cliquez pour agrandir

Dessins techniques 2
Cliquez pour agrandir

Liste de pièces de rechange des Bosch 0611255503 ( GBH2-26DBR )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA
Épanouissement Polaire 230V
2 1614220117 12.41 14.89
Induit 230V
3 1614010709 36.85 44.22
Roulement A Billes Rigide 7x19x6
3/13 1610905032 4.10 4.92
Roulement A Billes Rigide 9x24x7
3/14 1610905048 6.54 7.85
Palier
3/49 1615700044 1.70 2.04
Ventilateur
3/5 1616610094 1.70 2.04
Commutateur
4 1617200538 26.84 32.21
Manchon Ø7,3-Ø8,6x66 MM
6 1600703034 1.94 2.33
Plaque De Marque
9 1611110Y93 0.83 1.00
Plaque De Marque
10 1611110Y94 1.70 2.04
Autocollant
11 1611110Y98 1.94 2.33
Couronne Porte-Balais
16 1614336064 15.71 18.85
Filtre D’antiparasitage
17 1614465011 5.33 6.40
Anneau De Fil Jarretier
18 1610290183 2.24 2.69
Contact De Branchement
19 1611329024 1.18 1.42
Arbre Dentele
24 1617000556 34.69 41.63
Arbre Dentele
24 16170006EJ 20.42 24.50
Piston De Marteau
26 1617000557 20.42 24.50
Piston De Marteau
26 1600A01U34 15.71 18.85
Frappeur
26/27 1610311018 13.93 16.72
Axe De Piston
26/29 1613105012 2.71 3.25
Joint torique
26/56 1610210187 1.70 2.04
Rondelle D’ajustage 1,2 MM ÉPAIS
26/71 1610101011 1.18 1.42
Palier d’entraînement
30 1615819028 20.42 24.50
Palier d’entraînement Sur Dessin Pos.830
30 1600A01U33 15.71 18.85
Palier-Glisseur
30/35 1610202024 4.10 4.92
Couronne D’aiguilles
31 1610913016 2.71 3.25
Manette NOIR
32 1612026037 7.58 9.10
Tenon D’entrainement
32/46 1614690002 1.18 1.42
Bouton De Commande ROUGE
32/49 1612026035 1.18 1.42
Joint torique 10,5x2,7 MM
32/76 1610210046 1.70 2.04
Ressort De Compression
32/83 1614611006 2.71 3.25
Tole De Maintien
36 1611016003 1.70 2.04
Poignee Couvercle
41 1615132113 11.88 14.26
Bouchon de protection
44 1610508047 1.70 2.04
Deflecteur D’air
45 1610522013 1.70 2.04
Aiguille
47 1613100030 2.24 2.69
Frein D’ecrou
48 1611098008 1.70 2.04
Bague Intermediaire
54 1600502023 1.70 2.04
joint d’étanchéité 53,0x7,0 MM
55 1610290226 2.71 3.25
Joint torique 24,0x2,5 MM
57 1610210068 1.18 1.42
Douille à aiguilles Ø30xØ37x12 MM
63 1610910063 4.70 5.64
Rondelle D’appui
64/1 1610190060 1.70 2.04
Palier-Glisseur
66 1610202021 1.94 2.33
Bague D’etancheite
68 1610283036 5.83 7.00
Bille DIN 5401-Ø7MM-III-ST
70 1903230013 1.70 2.04
Anneau élastique
74 1614601027 0.83 1.00
Rondelle D’arret
75 1610101629 0.83 1.00
Vis autotaradeuse p. défo
76 160343000A 0.83 1.00
Vis 4x16
78 2603490022 0.83 1.00
Vis autotaradeuse p. défo
79 1613435023 0.83 1.00
Vis
80 1613435043 0.83 1.00
Anneau élastique DIN 7993-A22
87 2916540012 2.24 2.69
Cable De Connexion
101 1614449018 1.70 2.04
Cable De Connexion
102 1614449019 1.18 1.42
Vis A Tete Bombee 3x10 ST
103 1613435034 0.83 1.00
Palier-Glisseur
106 1614611022 1.94 2.33
Ressort De Compression
106/105 1614611021 1.18 1.42
Patte
110 1615510007 4.10 4.92
Plaque De Butee
113 1611015057 0.83 1.00
Coussinet
114 1610301006 1.70 2.04
Poignee Auxiliaire
120 160202508X 13.93 16.72
Poignee Auxiliaire
120/120 160202507H 8.45 10.14
Collier De Serrage Ø50 MM
120/124 1611316021 2.24 2.69
Vis A Tete Rectangulaire M8x40 MM
120/125 1613490002 3.31 3.97
Support De Fixation
120/802 1617000475 7.58 9.10
Poussoir
311/111 1611016004 0.83 1.00
Plateau De Pression
311/112 1611010008 0.83 1.00
Ressort De Compression
311/115 1614643017 0.83 1.00
Roue Cylindrique
321/22 1616312004 9.53 11.44
Percuteur
321/28 1613124081 7.58 9.10
Douille De Positionnemen
321/33 1610590014 1.70 2.04
Rondelle D’appui
321/34 1610190067 1.70 2.04
Goupille Cylindrique DIN6325-2,5x12-RIKO
321/37 1613100019 1.18 1.42
Rondelle D’arret
321/38 1600A008AG 2.71 3.25
Bague Antifriction
321/42 1610102073 4.10 4.92
Douille De Guidage
321/46 1610390051 5.33 6.40
Ressort De Compression
321/50 1614611020 2.24 2.69
Joint torique
321/58 1610210178 1.18 1.42
Bague D’etancheite
321/59 1610283035 4.70 5.64
Joint torique 9,0x3,5 MM
321/60 1610210176 0.83 1.00
Joint torique
321/62 1610210179 1.94 2.33
Anneau élastique
321/72 1604601027 0.83 1.00
Anneau élastique
321/82 1614601034 1.70 2.04
Anneau élastique A22 DIN 7993
321/83 1604601028 0.83 1.00
Butee De Profondeur SW 6x210 MM
651 1613001009 2.71 3.25
Carter De Moteur
801 1617000470 26.84 32.21
Câble d alimentation EU 4,15m 2 x 1,0mm H07 RN-F
805 1614460026 13.93 16.72
Plaque signalétique
808 160111A3H5 1.94 2.33
Jeu De Balais 220 V / 127 V
811 1617000525 8.45 10.14
Bride Intermediaire
820 16170006DX 23.75 28.50
Tuyau
821 1617000564 60.65 72.78
Arbre Dentele
823 1617000579 29.75 35.70
Porte Outil
825 1617000598 49.56 59.47
Carter D’engrenages
840 1617000581 44.82 53.78
Manchon De Protection
843 1617000582 8.45 10.14
Element De Commutation
861 1615820097 4.10 4.92
Rondelle D’appui
864 1617000A07 8.45 10.14
Tige De Mandrin 1/2 SDS-PLUS
870 1617000154 26.84 32.21
Vis à tête fraisée M6x27-KØ11 FILET À GAUCHE
870/2 2603421207 1.18 1.42
Mandrin
871 1608571088 23.75 28.50
Cle De Mandrin SG2
872 2607950007 5.33 6.40
Anneau élastique A22 DIN 7993
883 1604601028 0.83 1.00
