Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3611BA3000 ( GBH2-26D/DF )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

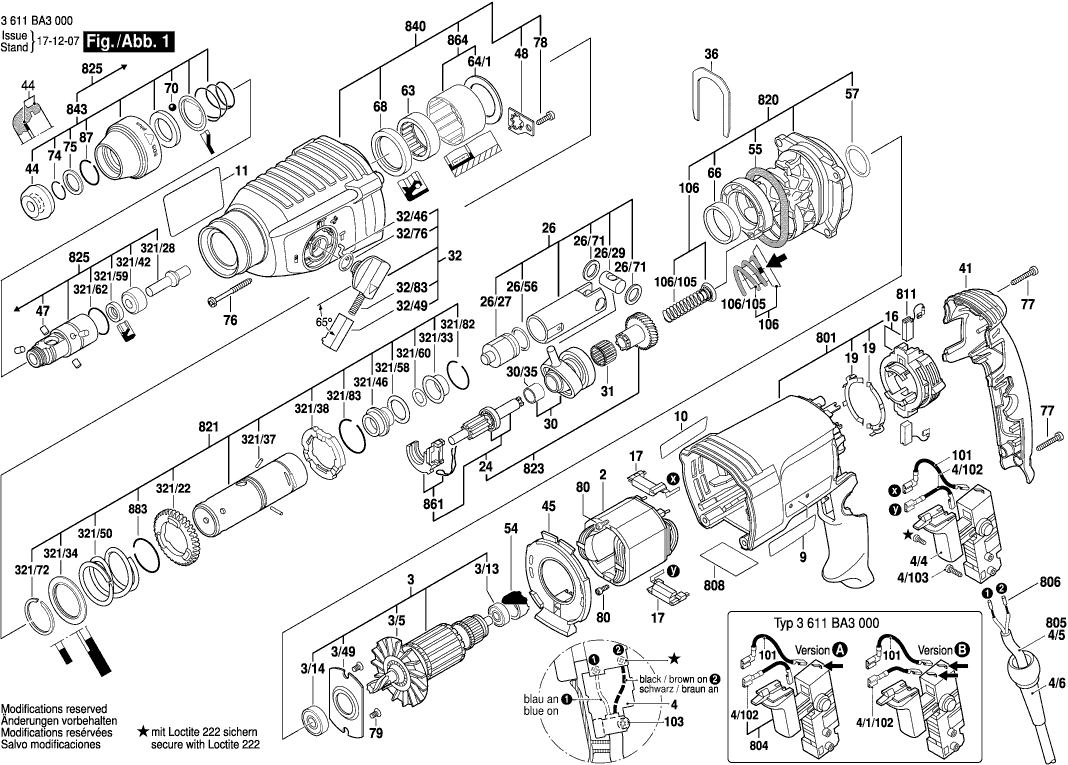

Dessins des Bosch 3611BA3000 ( GBH2-26D/DF )
Liste de pièces de rechange des Bosch 3611BA3000 ( GBH2-26D/DF )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Épanouissement Polaire | ||||
| 2 | 1614220117 | 14.94 | 17.93 | |
| Induit | ||||
| 3 | 1614010709 | 43.12 | 51.74 | |
| Roulement A Billes Rigide | ||||
| 3/13 | 1610905025 | 6.73 | 8.08 | |
| Roulement A Billes Rigide | ||||
| 3/14 | 1610905048 | 8.35 | 10.02 | |
| Palier | ||||
| 3/49 | 1615700044 | 2.08 | 2.50 | |
| Ventilateur | ||||
| 3/5 | 1616610094 | 2.08 | 2.50 | |
| Cable De Raccordement | ||||
| 4/1/102 | 1614449021 | 1.00 | 1.20 | |
| Cable De Connexion | ||||
| 4/102 | 1614449015 | 1.49 | 1.79 | |
| Vis A Tete Bombee | ||||
| 4/103 | 1613435034 | 1.00 | 1.20 | |
| Manchon | ||||
| 4/6 | 1600703034 | 2.40 | 2.88 | |
| Plaque De Marque | ||||
| 9 | 160111C0PR | 2.40 | 2.88 | |
| Plaque De Marque | ||||
| 10 | 160111C0PS | 2.40 | 2.88 | |
| Plaquette Indicatrice | ||||
| 11 | 1611110X17 | 3.44 | 4.13 | |
| Couronne Porte-Balais | ||||
| 16 | 1614336061 | 16.79 | 20.15 | |
| Filtre D’antiparasitage | ||||
| 17 | 1614465011 | 6.73 | 8.08 | |
| Contact De Branchement | ||||
| 19 | 1611329024 | 1.49 | 1.79 | |
| Arbre Dentele | ||||
| 24 | 16170006EJ | 23.90 | 28.68 | |
| Piston De Marteau | ||||
| 26 | 1617000557 | 22.88 | 27.46 | |
| Piston De Marteau | ||||
| 26 | 1600A01U34 | 18.94 | 22.73 | |
| Frappeur | ||||
| 26/27 | 1610311018 | 16.79 | 20.15 | |
| Axe De Piston | ||||
| 26/29 | 1613105012 | 3.44 | 4.13 | |
| Joint torique | ||||
| 26/56 | 1610210187 | 2.08 | 2.50 | |
| Rondelle D’ajustage | ||||
| 26/71 | 1610101011 | 1.49 | 1.79 | |
| Palier d’entraînement | ||||
| 30 | 1615819028 | 23.90 | 28.68 | |
| Palier d’entraînement | ||||
| 30 | 1600A01U33 | 18.94 | 22.73 | |
| Palier-Glisseur | ||||
| 30/35 | 1610202024 | 4.94 | 5.93 | |
| Couronne D’aiguilles | ||||
| 31 | 1610913016 | 3.44 | 4.13 | |
| Manette | ||||
| 32 | 1612026037 | 9.67 | 11.60 | |
| Tenon D’entrainement | ||||
| 32/46 | 1614690002 | 1.49 | 1.79 | |
| Bouton De Commande | ||||
| 32/49 | 1612026035 | 1.49 | 1.79 | |
| Joint torique | ||||
| 32/76 | 1610210046 | 2.08 | 2.50 | |
| Ressort De Compression | ||||
| 32/83 | 1614611006 | 3.44 | 4.13 | |
| Tole De Maintien | ||||
| 36 | 1611016003 | 2.08 | 2.50 | |
| Couvercle De Carter | ||||
| 41 | 1615500343 | 8.35 | 10.02 | |
| Bouchon de protection | ||||
| 44 | 1610508047 | 2.08 | 2.50 | |
| Deflecteur D’air | ||||
| 45 | 1610522013 | 2.08 | 2.50 | |
| Aiguille | ||||
| 47 | 1613100030 | 2.86 | 3.43 | |
| Frein D’ecrou | ||||
| 48 | 1611098008 | 2.08 | 2.50 | |
| Douille Caoutchouc | ||||
| 54 | 1610502016 | 1.00 | 1.20 | |
| joint d’étanchéité | ||||
| 55 | 1610290226 | 3.44 | 4.13 | |
| Joint torique | ||||
| 57 | 1610210068 | 1.49 | 1.79 | |
| Douille à aiguilles | ||||
| 63 | 1610910063 | 5.81 | 6.97 | |
| Rondelle D’appui | ||||
| 64/1 | 1610190060 | 2.08 | 2.50 | |
| Palier-Glisseur | ||||
| 66 | 1610202021 | 2.40 | 2.88 | |
| Bague D’etancheite | ||||
| 68 | 1610283036 | 7.46 | 8.95 | |
| Bille | ||||
| 70 | 1903230013 | 2.08 | 2.50 | |
| Anneau élastique | ||||
| 74 | 1614601027 | 1.00 | 1.20 | |
| Rondelle D’arret | ||||
| 75 | 1610101629 | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 76 | 160343000A | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 77 | 2603490024 | 1.49 | 1.79 | |
| Vis | ||||
| 78 | 2603490022 | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 79 | 1613435023 | 1.00 | 1.20 | |
| Vis | ||||
| 80 | 1613435043 | 1.00 | 1.20 | |
| Anneau élastique | ||||
| 87 | 160460102S | 1.00 | 1.20 | |
| Cable De Connexion | ||||
| 101 | 1614449014 | 2.08 | 2.50 | |
| Palier-Glisseur | ||||
| 106 | 1614611022 | 2.40 | 2.88 | |
| Ressort De Compression | ||||
| 106/105 | 1614611021 | 1.49 | 1.79 | |
| Poignee Auxiliaire | ||||
| 120 | 160202508X | 16.79 | 20.15 | |
| Poignee Auxiliaire | ||||
| 120/120 | 160202507H | 10.90 | 13.08 | |
| Collier De Serrage | ||||
| 120/124 | 1611316021 | 2.86 | 3.43 | |
| Vis A Tete Rectangulaire | ||||
| 120/125 | 1613490002 | 4.18 | 5.02 | |
| Support De Fixation | ||||
| 120/802 | 1617000475 | 9.67 | 11.60 | |
| Roue Cylindrique | ||||
| 321/22 | 1616312004 | 11.37 | 13.64 | |
| Percuteur | ||||
| 321/28 | 1613124081 | 9.67 | 11.60 | |
| Douille De Positionnemen | ||||
| 321/33 | 1610590014 | 2.08 | 2.50 | |
| Rondelle D’appui | ||||
| 321/34 | 1610190067 | 2.08 | 2.50 | |
| Goupille Cylindrique | ||||
| 321/37 | 1613100019 | 1.49 | 1.79 | |
| Rondelle D’arret | ||||
| 321/38 | 1600A008AG | 3.44 | 4.13 | |
| Bague Antifriction | ||||
| 321/42 | 1610102073 | 4.94 | 5.93 | |
| Douille De Guidage | ||||
| 321/46 | 1610390051 | 6.73 | 8.08 | |
| Ressort De Compression | ||||
| 321/50 | 1614611020 | 2.86 | 3.43 | |
| Joint torique | ||||
| 321/58 | 1610210178 | 1.49 | 1.79 | |
| Bague D’etancheite | ||||
| 321/59 | 1610283035 | 5.81 | 6.97 | |
| Joint torique | ||||
| 321/60 | 1610210176 | 1.00 | 1.20 | |
| Joint torique | ||||
| 321/62 | 1610210179 | 2.40 | 2.88 | |
| Anneau élastique | ||||
| 321/72 | 1604601027 | 1.00 | 1.20 | |
| Anneau élastique | ||||
| 321/82 | 1614601034 | 2.08 | 2.50 | |
| Anneau élastique | ||||
| 321/83 | 1604601028 | 1.00 | 1.20 | |
| Butee De Profondeur | ||||
| 651 | 1613001009 | 3.44 | 4.13 | |
| Fermeture | ||||
| 691/895 | 1615438409 | 6.73 | 8.08 | |
| Carter De Moteur | ||||
| 801 | 1617000558 | 26.62 | 31.94 | |
| Interrupteur | ||||
| 804 | 16170006D4 | 17.60 | 21.12 | |
| Câble d alimentation | ||||
| 805 | 1607000392 | 21.30 | 25.56 | |
| Embout | ||||
| 806 | 1900452012 | 1.49 | 1.79 | |
| Plaque signalétique | ||||
| 808 | 160111A3H5 | 2.40 | 2.88 | |
| Jeu De Balais | ||||
| 811 | 1607000485 | 82.63 | 99.16 | |
| Jeu De Balais | ||||
| 811 | 1617000525 | 9.67 | 11.60 | |
| Bride Intermediaire | ||||
| 820 | 16170006DX | 26.62 | 31.94 | |
| Tuyau | ||||
| 821 | 1617000564 | 67.98 | 81.58 | |
| Arbre Dentele | ||||
| 823 | 1617000579 | 33.33 | 40.00 | |
| Porte Outil | ||||
| 825 | 1617000598 | 55.56 | 66.67 | |
| Carter D’engrenages | ||||
| 840 | 1607000C5N | 39.14 | 46.97 | |
| Manchon De Protection | ||||
| 843 | 1617000582 | 10.90 | 13.08 | |
| Element De Commutation | ||||
| 861 | 1615820097 | 4.94 | 5.93 | |
| Rondelle D’appui | ||||
| 864 | 1617000A07 | 10.90 | 13.08 | |
| Tige De Mandrin | ||||
| 870 | 1613523011 | 21.30 | 25.56 | |
| Vis à tête fraisée | ||||
| 870/2 | 2603421207 | 1.49 | 1.79 | |
| Mandrin | ||||
| 871 | 1608571088 | 27.81 | 33.37 | |
| Cle De Mandrin | ||||
| 872 | 2607950007 | 6.73 | 8.08 | |
