Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0611238703 ( GBH2-24DFR )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

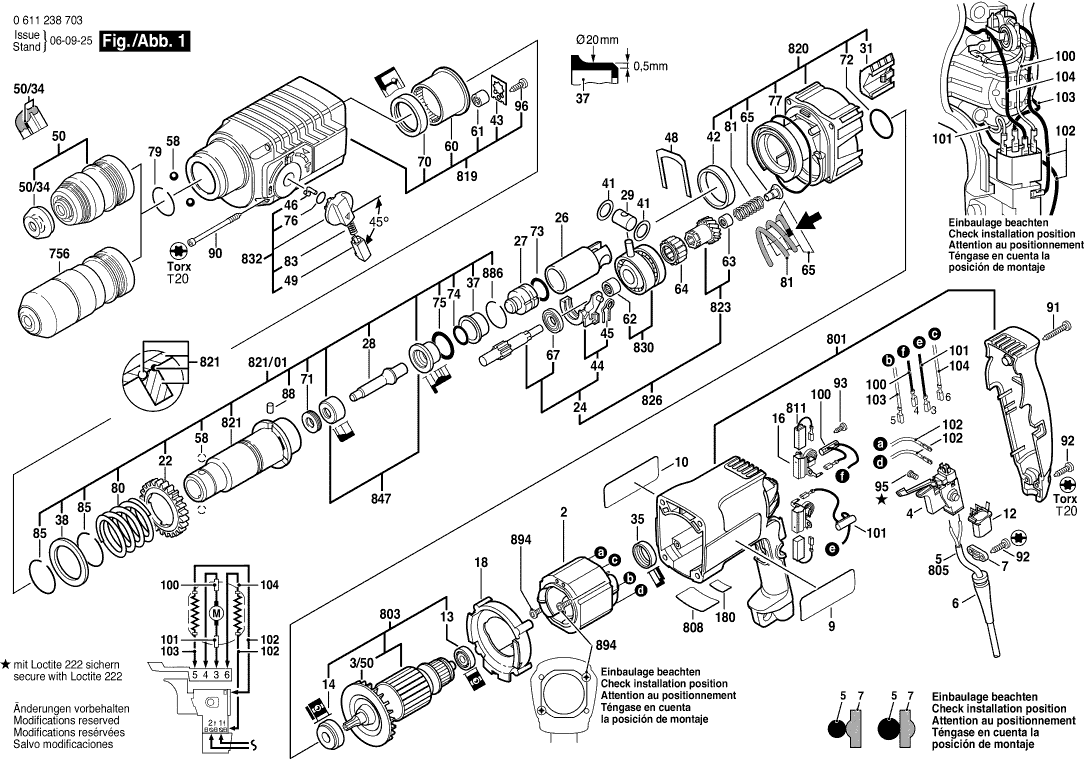

Dessins des Bosch 0611238703 ( GBH2-24DFR )
Liste de pièces de rechange des Bosch 0611238703 ( GBH2-24DFR )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Épanouissement Polaire 220-230V | ||||
| 2 | 1614220172 | 18.19 | 21.83 | |
| Ventilateur GRIS | ||||
| 3/50 | 1616610095 | 1.70 | 2.04 | |
| Commutateur NOIR | ||||
| 4 | 1617200077 | 29.75 | 35.70 | |
| Manchon Ø7,3-Ø8,6x76 MM | ||||
| 6 | 2600703018 | 1.94 | 2.33 | |
| Support De Cable | ||||
| 7 | 1611035005 | 1.70 | 2.04 | |
| Plaque De Marque | ||||
| 9 | 1611110852 | 3.31 | 3.97 | |
| Plaque De Marque | ||||
| 10 | 1611110853 | 2.24 | 2.69 | |
| Filtre D’antiparasitage | ||||
| 12 | 1617328026 | 5.83 | 7.00 | |
| Roulement A Billes Rigide 7x19x6 | ||||
| 13 | 1610905025 | 5.33 | 6.40 | |
| Roulement A Billes Rigide 9x24x7 | ||||
| 14 | 1610905048 | 6.54 | 7.85 | |
| Porte-Balais | ||||
| 16 | 1617000343 | 8.45 | 10.14 | |
| Plus disponible, pas de remplacement | ||||
| 18 | 1610522009 | |||
| Roue Cylindrique Z=50 | ||||
| 22 | 1616317602 | 9.53 | 11.44 | |
| Arbre Dentele Z=3/9 | ||||
| 24 | 1617000518 | 36.85 | 44.22 | |
| Plus disponible, pas de remplacement | ||||
| 26 | 1618700062 | |||
| Frappeur | ||||
| 27 | 1618710057 | 12.41 | 14.89 | |
| Percuteur | ||||
| 28 | 1613124052 | 7.58 | 9.10 | |
| Axe De Piston | ||||
| 29 | 1613105012 | 2.71 | 3.25 | |
| Grille De Protection | ||||
| 31 | 1615510003 | 1.94 | 2.33 | |
| Bague En Caoutchouc | ||||
| 35 | 1610206021 | 1.18 | 1.42 | |
| Douille D’amortissement | ||||
| 37 | 1610390017 | 4.10 | 4.92 | |
| Rondelle D’appui | ||||
| 38 | 1610102026 | 1.94 | 2.33 | |
| Rondelle D’ajustage 1,2 MM ÉPAIS | ||||
| 41 | 1610101011 | 1.18 | 1.42 | |
| Palier-Glisseur | ||||
| 42 | 1610202015 | 2.24 | 2.69 | |
| Frein D’ecrou | ||||
| 43 | 1611098005 | 2.24 | 2.69 | |
| Element De Commutation | ||||
| 44 | 1615820092 | 1.94 | 2.33 | |
| Ressort D’actionnement | ||||
| 45 | 1614651014 | 1.18 | 1.42 | |
| Tenon D’entrainement | ||||
| 46 | 1614690002 | 1.18 | 1.42 | |
| Tole De Maintien | ||||
| 48 | 1611016003 | 1.70 | 2.04 | |
| Bouton De Commande ROUGE | ||||
| 49 | 1612026035 | 1.18 | 1.42 | |
| Mandrin A Serrage Rapide SDS-PLUS | ||||
| 50 | 1617000327 | 60.65 | 72.78 | |
| Bouchon de protection | ||||
| 50/34 | 1610508047 | 1.70 | 2.04 | |
| Bille DIN 5401-5,5MM-III-ST | ||||
| 58 | 1903230010 | 0.83 | 1.00 | |
| Roulement A Aiguilles | ||||
| 60 | 1610910073 | 8.45 | 10.14 | |
| Douille à aiguilles | ||||
| 61 | 1610910098 | 2.71 | 3.25 | |
| Douille à aiguilles | ||||
| 62 | 1610910074 | 2.71 | 3.25 | |
| Plus disponible, pas de remplacement | ||||
| 63 | 1610910064 | |||
| Couronne D’aiguilles | ||||
| 64 | 1610913010 | 3.31 | 3.97 | |
| Palier-Glisseur | ||||
| 65 | 1610591016 | 2.24 | 2.69 | |
| Roulement A Billes Rigide | ||||
| 67 | 1610905016 | 7.58 | 9.10 | |
| Joint A Lèvres | ||||
| 70 | 1610283019 | 5.83 | 7.00 | |
| Racleur | ||||
| 71 | 1610290029 | 2.71 | 3.25 | |
| Joint torique 24,0x2,5 MM | ||||
| 72 | 1610210068 | 1.18 | 1.42 | |
| Joint torique | ||||
| 73 | 1610210187 | 1.70 | 2.04 | |
| Joint torique 11,0x3,5 MM | ||||
| 74 | 1610210104 | 1.94 | 2.33 | |
| Joint torique 18,0x3,5 MM | ||||
| 75 | 1610210105 | 3.31 | 3.97 | |
| Joint torique 10,5x2,7 MM | ||||
| 76 | 1610210046 | 1.70 | 2.04 | |
| Joint torique 60,0x3,0 MM | ||||
| 77 | 1610210106 | 1.94 | 2.33 | |
| Anneau élastique | ||||
| 79 | 1614601026 | 1.18 | 1.42 | |
| Ressort De Compression | ||||
| 80 | 1614634005 | 1.18 | 1.42 | |
| Ressort De Compression | ||||
| 81 | 1614611009 | 1.18 | 1.42 | |
| Ressort De Compression | ||||
| 83 | 1614611006 | 2.71 | 3.25 | |
| Anneau élastique | ||||
| 85 | 1614601011 | 1.18 | 1.42 | |
| ROULEAU | ||||
| 88 | 1613200007 | 1.18 | 1.42 | |
| Vis à Tôle 4,8x78 MM, TORX T-20 | ||||
| 90 | 1603435036 | 1.18 | 1.42 | |
| Vis A Tete Bombee 4x32 | ||||
| 91 | 2603490026 | 0.83 | 1.00 | |
| Vis A Tete Bombee Torx 4x20 | ||||
| 92 | 2603490023 | 0.83 | 1.00 | |
| Vis à Tôle DIN 7971-ST2,9x9,5-F | ||||
| 93 | 2910211005 | 0.83 | 1.00 | |
| Vis à tête cylindrique M3x6,5-4.8 | ||||
| 95 | 2603410001 | 1.18 | 1.42 | |
| Vis à Tôle DIN7981-ST3,9x13-C-Z | ||||
| 96 | 2912401018 | 0.83 | 1.00 | |
| Filtre D’antiparasitage L=148 MM NOIR | ||||
| 100 | 2604465086 | 4.70 | 5.64 | |
| Filtre D’antiparasitage L=126 MM BLANC | ||||
| 101 | 2604465097 | 4.70 | 5.64 | |
| Cable L=130 MM BLANC | ||||
| 102 | 2604448005 | 1.18 | 1.42 | |
| Cable De Connexion L=55 MM BLANC | ||||
| 103 | 1614448017 | 1.70 | 2.04 | |
| Cable De Connexion L=78 MM BLANC | ||||
| 104 | 2604448137 | 1.18 | 1.42 | |
| Snelspanboorhouder GBH 1,5-13 | ||||
| 756 | 1617000328 | 129.25 | 155.10 | |
| Carter De Moteur | ||||
| 801 | 1617000477 | 13.93 | 16.72 | |
| Induit Avec Ventilateur 220-230V | ||||
| 803 | 1614010227 | 60.65 | 72.78 | |
| Câble d alimentation EU 4,15m 2 x 1,0mm H07 RN-F | ||||
| 805 | 1614460026 | 13.93 | 16.72 | |
| Plaque signalétique | ||||
| 808 | 160111A3H5 | 1.94 | 2.33 | |
| Jeu De Balais | ||||
| 811 | 1617014134 | 6.54 | 7.85 | |
| Carter D’engrenages NOIR | ||||
| 819 | 1615806093 | 44.82 | 53.78 | |
| Bride Intermediaire | ||||
| 820 | 1617000981 | 23.75 | 28.50 | |
| Porte Outil | ||||
| 821 | 1617000325 | 36.85 | 44.22 | |
| Porte Outil | ||||
| 821/01 | 1617000326 | 60.65 | 72.78 | |
| Poignee Auxiliaire Ø43 MM | ||||
| 822 | 2602025118 | 11.88 | 14.26 | |
| Poignee Auxiliaire M8 | ||||
| 822/120 | 1612025019 | 5.33 | 6.40 | |
| Collier De Serrage Ø43 MM | ||||
| 822/124 | 1611316006 | 1.94 | 2.33 | |
| Vis A Tete Rectangulaire M8x40 MM | ||||
| 822/125 | 1613490002 | 3.31 | 3.97 | |
| Support De Fixation Ø43 MM | ||||
| 822/802 | 2608040176 | 5.33 | 6.40 | |
| Douille Dentee Z=26/6 | ||||
| 823 | 1616328042 | 36.85 | 44.22 | |
| Arbre Dentele Z=3/9 | ||||
| 826 | 1617000517 | 73.72 | 88.46 | |
| Palier d’entraînement | ||||
| 830 | 1615819018 | 55.25 | 66.30 | |
| Manette NOIR | ||||
| 832 | 1612026037 | 7.58 | 9.10 | |
| Bague De Guidage | ||||
| 847 | 1617000348 | 11.88 | 14.26 | |
| Butee De Profondeur SW 6x210 MM | ||||
| 879 | 1613001009 | 2.71 | 3.25 | |
| Anneau élastique | ||||
| 886 | 1614601024 | 1.18 | 1.42 | |
| Vis Empreinte Cruciforme DIN 7981-ST3,5x9,5-F | ||||
| 894 | 2603435015 | 1.70 | 2.04 | |
