Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3611B50400 (GBH2-23RE)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

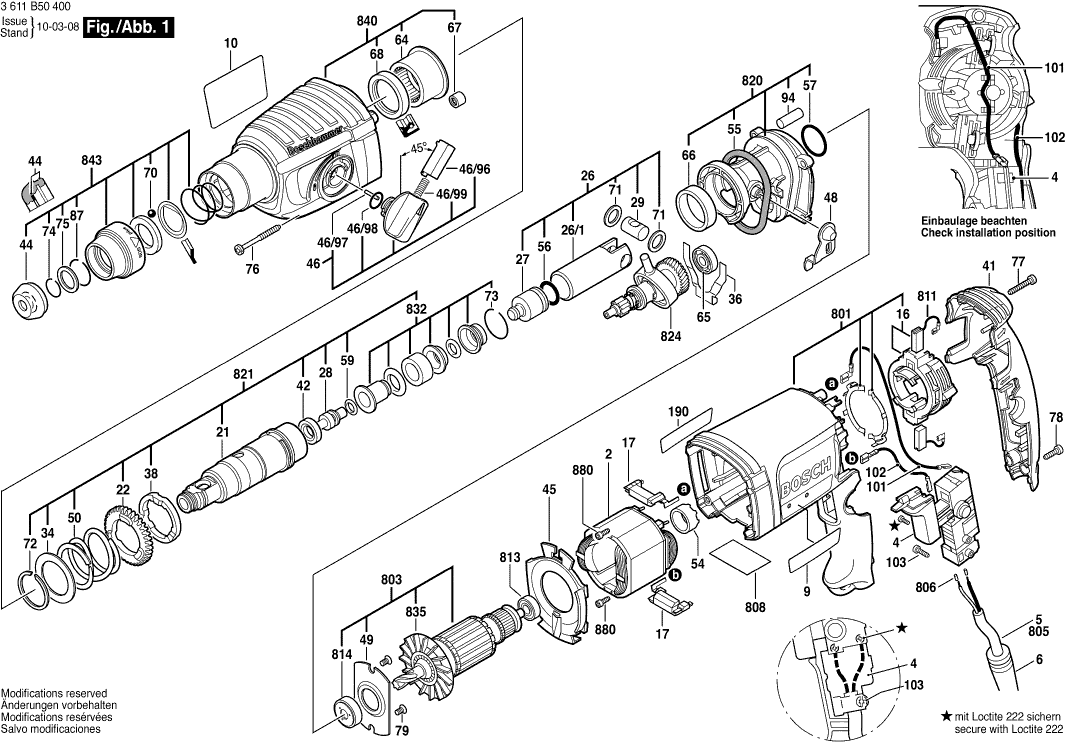

Dessins des Bosch 3611B50400 (GBH2-23RE)
Liste de pièces de rechange des Bosch 3611B50400 (GBH2-23RE)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Épanouissement Polaire | ||||
| 2 | 2604220683 | 23.90 | 28.68 | |
| Commutateur | ||||
| 4 | 1617200532 | 20.39 | 24.47 | |
| Manchon | ||||
| 6 | 2600703018 | 2.40 | 2.88 | |
| Plaque De Marque | ||||
| 9 | 1611110Y72 | 1.49 | 1.79 | |
| Pas d'informations disponibles, non commandable | ||||
| 10 | 1611110Y73 | |||
| Couronne Porte-Balais | ||||
| 16 | 1614336061 | 16.79 | 20.15 | |
| Filtre D’antiparasitage | ||||
| 17 | 1614465011 | 6.73 | 8.08 | |
| Douille Crantee | ||||
| 21 | 2608670730 | 71.68 | 86.02 | |
| Roue Cylindrique | ||||
| 22 | 1616312003 | 7.46 | 8.95 | |
| Piston De Marteau | ||||
| 26 | 1617000534 | 21.30 | 25.56 | |
| Piston De Marteau | ||||
| 26/1 | 1618700075 | 11.37 | 13.64 | |
| Frappeur | ||||
| 27 | 1618710080 | 7.46 | 8.95 | |
| Percuteur | ||||
| 28 | 1613124077 | 7.46 | 8.95 | |
| Axe De Piston | ||||
| 29 | 1613105012 | 3.44 | 4.13 | |
| Rondelle D’appui | ||||
| 34 | 1619PS6014 | 4.18 | 5.02 | |
| Rondelle D’appui | ||||
| 34 | 1610190067 | 2.08 | 2.50 | |
| Etrier De Tension | ||||
| 36 | 1601329040 | 1.49 | 1.79 | |
| Rondelle D’arret | ||||
| 38 | 1610190045 | 4.94 | 5.93 | |
| Plus disponible, pas de remplacement | ||||
| 41 | 1615500334 | |||
| Bague D’appui | ||||
| 42 | 1610422017 | 4.18 | 5.02 | |
| Bouchon de protection | ||||
| 44 | 1610508047 | 2.08 | 2.50 | |
| Deflecteur D’air | ||||
| 45 | 1610522012 | 1.00 | 1.20 | |
| Manette | ||||
| 46 | 1612026128 | 5.81 | 6.97 | |
| Bouton De Commande | ||||
| 46/96 | 1612026035 | 1.49 | 1.79 | |
| Plus disponible, pas de remplacement | ||||
| 46/97 | 1903201118 | |||
| Joint torique | ||||
| 46/98 | 1610210046 | 2.08 | 2.50 | |
| Ressort De Compression | ||||
| 46/99 | 1614611006 | 3.44 | 4.13 | |
| Tole De Commutation | ||||
| 48 | 1601021005 | 2.08 | 2.50 | |
| Palier | ||||
| 49 | 1615700044 | 2.08 | 2.50 | |
| Ressort De Compression | ||||
| 50 | 1604611037 | 2.86 | 3.43 | |
| Douille Caoutchouc | ||||
| 54 | 1610502012 | 1.00 | 1.20 | |
| joint d’étanchéité | ||||
| 55 | 1610290226 | 3.44 | 4.13 | |
| Joint torique | ||||
| 56 | 1610210187 | 2.08 | 2.50 | |
| Joint torique | ||||
| 57 | 1610210068 | 1.49 | 1.79 | |
| Joint torique | ||||
| 59 | 1610210177 | 2.08 | 2.50 | |
| Palier-Glisseur | ||||
| 64 | 1610202026 | 4.94 | 5.93 | |
| Roulement A Billes Rigide | ||||
| 65 | 1600900037 | 7.46 | 8.95 | |
| Palier-Glisseur | ||||
| 66 | 1610202020 | 2.08 | 2.50 | |
| Douille à aiguilles | ||||
| 67 | 1610910098 | 3.44 | 4.13 | |
| Bague D’etancheite | ||||
| 68 | 1610283017 | 7.46 | 8.95 | |
| Bille | ||||
| 70 | 1903230013 | 2.08 | 2.50 | |
| Rondelle D’ajustage | ||||
| 71 | 1610101011 | 1.49 | 1.79 | |
| Anneau élastique | ||||
| 72 | 1604601027 | 1.00 | 1.20 | |
| Anneau élastique | ||||
| 73 | 1614601057 | 1.00 | 1.20 | |
| Anneau élastique | ||||
| 74 | 1614601027 | 1.00 | 1.20 | |
| Rondelle D’arret | ||||
| 75 | 1610101629 | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 76 | 160343000A | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 77 | 2603490024 | 1.49 | 1.79 | |
| Vis | ||||
| 78 | 2603490022 | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 79 | 1613435023 | 1.00 | 1.20 | |
| Anneau élastique | ||||
| 87 | 160460102S | 1.00 | 1.20 | |
| Racleur En Feutre | ||||
| 94 | 1610205010 | 1.00 | 1.20 | |
| Cable De Connexion | ||||
| 101 | 1614449014 | 2.08 | 2.50 | |
| Cable De Connexion | ||||
| 102 | 1614449015 | 1.49 | 1.79 | |
| Vis A Tete Bombee | ||||
| 103 | 1613435034 | 1.00 | 1.20 | |
| Poignee Auxiliaire | ||||
| 120 | 1612025072 | 14.94 | 17.93 | |
| Poignee Auxiliaire | ||||
| 120/120 | 160202507H | 10.90 | 13.08 | |
| Collier De Serrage | ||||
| 120/124 | 1611316006 | 2.40 | 2.88 | |
| Vis A Tete Rectangulaire | ||||
| 120/125 | 1613490002 | 4.18 | 5.02 | |
| Support De Fixation | ||||
| 120/802 | 2608040176 | 6.73 | 8.08 | |
| Plaque De Marque | ||||
| 190 | 1611110Y74 | 1.49 | 1.79 | |
| Butee De Profondeur | ||||
| 651 | 1613001009 | 3.44 | 4.13 | |
| Fermeture | ||||
| 691/895 | 1615438431 | 6.73 | 8.08 | |
| Carter De Moteur | ||||
| 801 | 1617000523 | 39.14 | 46.97 | |
| Induit Avec Ventilateur | ||||
| 803 | 1617000524 | 58.03 | 69.64 | |
| Câble d alimentation | ||||
| 805 | 1607000392 | 21.30 | 25.56 | |
| Embout | ||||
| 806 | 1900452012 | 1.49 | 1.79 | |
| Plaque signalétique | ||||
| 808 | 160111A3H5 | 2.40 | 2.88 | |
| Jeu De Balais | ||||
| 811 | 1607000485 | 82.63 | 99.16 | |
| Jeu De Balais | ||||
| 811 | 1617000525 | 9.67 | 11.60 | |
| Roulement A Billes Rigide | ||||
| 813 | 1610905025 | 6.73 | 8.08 | |
| Roulement A Billes Rigide | ||||
| 814 | 1610905048 | 8.35 | 10.02 | |
| Pas d'informations disponibles, non commandable | ||||
| 820 | 1617000526 | |||
| Pas d'informations disponibles, non commandable | ||||
| 821 | 1617000V81 | |||
| Arbre Dentele | ||||
| 824 | 1617000527 | 80.26 | 96.31 | |
| Manchon De Guidage | ||||
| 832 | 1617000529 | 11.37 | 13.64 | |
| Ventilateur | ||||
| 835 | 1616610093 | 2.08 | 2.50 | |
| Carter D’engrenages | ||||
| 840 | 1617000V82 | 47.53 | 57.04 | |
| Manchon De Protection | ||||
| 843 | 1617000531 | 10.90 | 13.08 | |
| Tige De Mandrin | ||||
| 870 | 1617000154 | 31.42 | 37.70 | |
| Vis à tête fraisée | ||||
| 870/2 | 2603421207 | 1.49 | 1.79 | |
| Mandrin | ||||
| 871 | 1608571088 | 27.81 | 33.37 | |
| Cle De Mandrin | ||||
| 872 | 2607950007 | 6.73 | 8.08 | |
| Vis Empreinte Cruciforme | ||||
| 880 | 2603435015 | 2.08 | 2.50 | |
