Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3611B5A401 (GBH2-20D)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

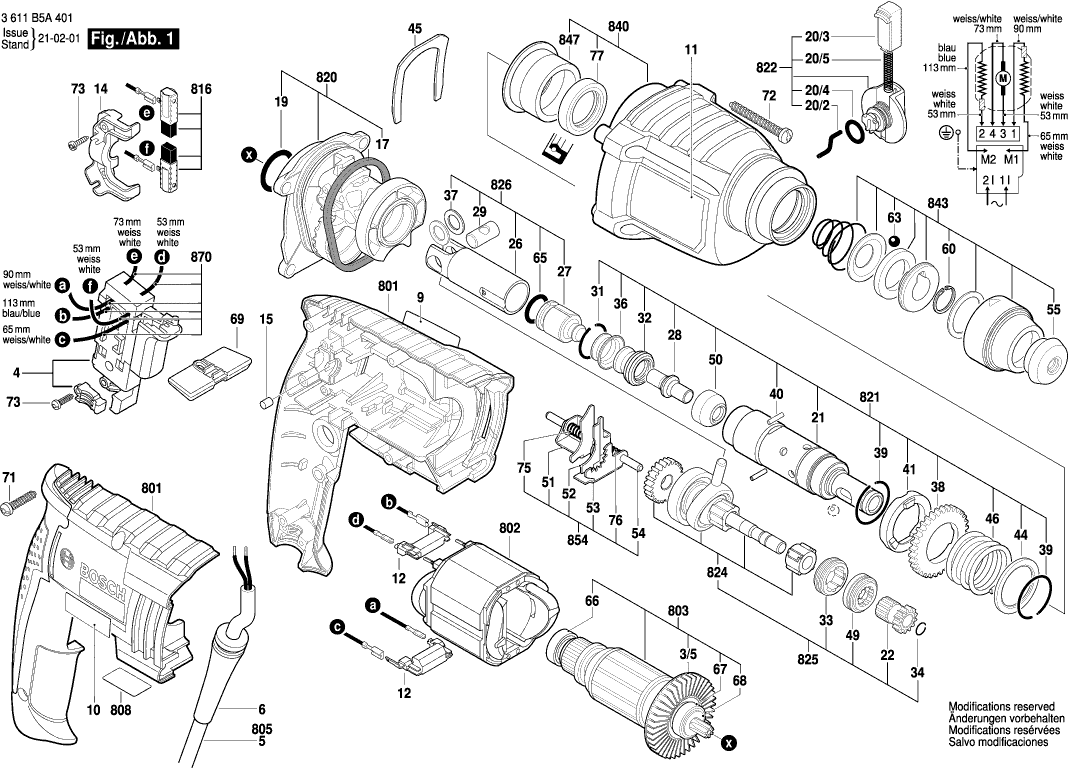

Dessins des Bosch 3611B5A401 (GBH2-20D)
Liste de pièces de rechange des Bosch 3611B5A401 (GBH2-20D)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Ventilateur | ||||
| 3/5 | 1616610113 | 2.86 | 3.43 | |
| Commutateur | ||||
| 4 | 1617200542 | 21.30 | 25.56 | |
| Manchon | ||||
| 6 | 2600703018 | 2.40 | 2.88 | |
| Pas d'informations disponibles, non commandable | ||||
| 9 | 1618B0002G | |||
| Pas d'informations disponibles, non commandable | ||||
| 10 | 1618B0002H | |||
| Pas d'informations disponibles, non commandable | ||||
| 11 | 1618B00401 | |||
| Filtre D’antiparasitage | ||||
| 12 | 1617328032 | 7.46 | 8.95 | |
| Console Terminale | ||||
| 14 | 1615806187 | 2.08 | 2.50 | |
| Tampon En Caoutchouc | ||||
| 15 | 2603100056 | 1.49 | 1.79 | |
| Joint torique | ||||
| 17 | 1610290108 | 1.49 | 1.79 | |
| Joint torique | ||||
| 19 | 1610210184 | 1.00 | 1.20 | |
| Tenon D’entrainement | ||||
| 20/2 | 1614690009 | 3.44 | 4.13 | |
| Bouton De Commande | ||||
| 20/3 | 1612026035 | 1.49 | 1.79 | |
| Joint torique | ||||
| 20/4 | 1610210046 | 2.08 | 2.50 | |
| Ressort De Compression | ||||
| 20/5 | 1614611006 | 3.44 | 4.13 | |
| Tube De Marteau | ||||
| 21 | 1619P09815 | 31.42 | 37.70 | |
| Douille Dentee | ||||
| 22 | 1616328053 | 8.35 | 10.02 | |
| Piston De Marteau | ||||
| 26 | 1618700083 | 9.67 | 11.60 | |
| Frappeur | ||||
| 27 | 1618710085 | 9.67 | 11.60 | |
| Percuteur | ||||
| 28 | 1613124084 | 4.18 | 5.02 | |
| Axe De Piston | ||||
| 29 | 1613100034 | 2.86 | 3.43 | |
| Anneau élastique | ||||
| 31 | 1614601053 | 1.00 | 1.20 | |
| Douille Caoutchouc | ||||
| 32 | 1610508051 | 4.18 | 5.02 | |
| Element De Commutation | ||||
| 33 | 1615820103 | 2.40 | 2.88 | |
| Anneau élastique | ||||
| 34 | 1619P00829 | 1.00 | 1.20 | |
| Tole De Maintien | ||||
| 36 | 1610551008 | 2.18 | 2.62 | |
| Disque De Guidage | ||||
| 37 | 1610100016 | 1.49 | 1.79 | |
| Roue Cylindrique | ||||
| 38 | 1616317084 | 16.79 | 20.15 | |
| Anneau élastique | ||||
| 39 | 1614601055 | 1.00 | 1.20 | |
| Goupille Cylindrique | ||||
| 40 | 1613100019 | 1.49 | 1.79 | |
| Goupille Cylindrique | ||||
| 40 | 1613100032 | 1.00 | 1.20 | |
| Disque-Cliquet | ||||
| 41 | 1610102072 | 5.81 | 6.97 | |
| Rondelle De Friction | ||||
| 44 | 1610102092 | 1.00 | 1.20 | |
| Tole De Maintien | ||||
| 45 | 1611016003 | 2.08 | 2.50 | |
| Ressort De Compression | ||||
| 46 | 1614630003 | 2.08 | 2.50 | |
| Element De Commutation | ||||
| 49 | 1615820104 | 2.40 | 2.88 | |
| Douille De Guidage | ||||
| 50 | 1619P11562 | 9.67 | 11.60 | |
| Bague Antifriction | ||||
| 50 | 1600A00FL3 | 2.86 | 3.43 | |
| Tole De Commutation | ||||
| 51 | 1610021004 | 1.00 | 1.20 | |
| Tole De Commutation | ||||
| 52 | 1610021006 | 1.00 | 1.20 | |
| Tole De Commutation | ||||
| 53 | 1610021005 | 1.00 | 1.20 | |
| Tige De Guidage | ||||
| 54 | 1613023005 | 1.49 | 1.79 | |
| Bouchon de protection | ||||
| 55 | 1610508052 | 1.49 | 1.79 | |
| Anneau de retenue | ||||
| 60 | 1614601077 | 1.49 | 1.79 | |
| Bille | ||||
| 63 | 1903230013 | 2.08 | 2.50 | |
| Joint torique | ||||
| 65 | 1610210186 | 2.08 | 2.50 | |
| Roulement A Billes | ||||
| 66 | 2609110491 | 4.94 | 5.93 | |
| Roulement A Billes Rigide | ||||
| 67 | 1610905047 | 7.46 | 8.95 | |
| Rondelle plate | ||||
| 68 | 1600100037 | 1.00 | 1.20 | |
| Commutateur | ||||
| 69 | 1613231030 | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 71 | 2603490023 | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 72 | 1613435039 | 1.00 | 1.20 | |
| Vis A Tete Bombee | ||||
| 73 | 1613435034 | 1.00 | 1.20 | |
| Ressort De Compression | ||||
| 75 | 1614643025 | 1.00 | 1.20 | |
| Ressort De Compression | ||||
| 76 | 1614643023 | 1.00 | 1.20 | |
| Joint A Lèvres | ||||
| 77 | 1619P09722 | 2.86 | 3.43 | |
| Pas d'informations disponibles, non commandable | ||||
| 120 | 1618B00500 | |||
| Poignee Auxiliaire | ||||
| 120/120 | 160202507H | 10.90 | 13.08 | |
| Collier De Serrage | ||||
| 120/124 | 1611316021 | 2.86 | 3.43 | |
| Vis A Tete Rectangulaire | ||||
| 120/125 | 1613490002 | 4.18 | 5.02 | |
| Support De Fixation | ||||
| 120/802 | 1617000475 | 9.67 | 11.60 | |
| Butee De Profondeur | ||||
| 651 | 2603001009 | 4.94 | 5.93 | |
| Carter De Moteur | ||||
| 801 | 16170006B8 | 27.81 | 33.37 | |
| Pas d'informations disponibles, non commandable | ||||
| 802 | 1614220219 | |||
| Induit | ||||
| 803 | 1614010711 | 43.12 | 51.74 | |
| Câble d alimentation | ||||
| 805 | 1607000392 | 21.30 | 25.56 | |
| Plaque signalétique | ||||
| 808 | 160111A3H6 | 2.40 | 2.88 | |
| Jeu De Balais | ||||
| 816 | 1619P01777 | 9.47 | 11.36 | |
| Bride Intermediaire | ||||
| 820 | 16170006BB | 21.30 | 25.56 | |
| Pas d'informations disponibles, non commandable | ||||
| 821 | 1600A0013V | |||
| Manette | ||||
| 822 | 1612026151 | 13.13 | 15.76 | |
| Arbre Intermediaire | ||||
| 824 | 16170006BC | 31.42 | 37.70 | |
| Arbre Intermediaire | ||||
| 825 | 1607000E0P | 43.12 | 51.74 | |
| Pas d'informations disponibles, non commandable | ||||
| 826 | 1600A0013X | |||
| Carter D’engrenages | ||||
| 840 | 16170006BF | 27.81 | 33.37 | |
| Manchon De Protection | ||||
| 843 | 16170006D3 | 10.90 | 13.08 | |
| Pas d'informations disponibles, non commandable | ||||
| 847 | 1600A0013U | |||
| Pas d'informations disponibles, non commandable | ||||
| 854 | 1600A0013W | |||
| Cable De Raccordement | ||||
| 870 | 1619P01776 | 5.81 | 6.97 | |
| Tube De Graisse | ||||
| 890 | 1615430020 | 18.94 | 22.73 | |
| Tube De Graisse | ||||
| 891 | 1615430001 | 22.88 | 27.46 | |
