Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3611J23000 ( GBH18V-24C )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

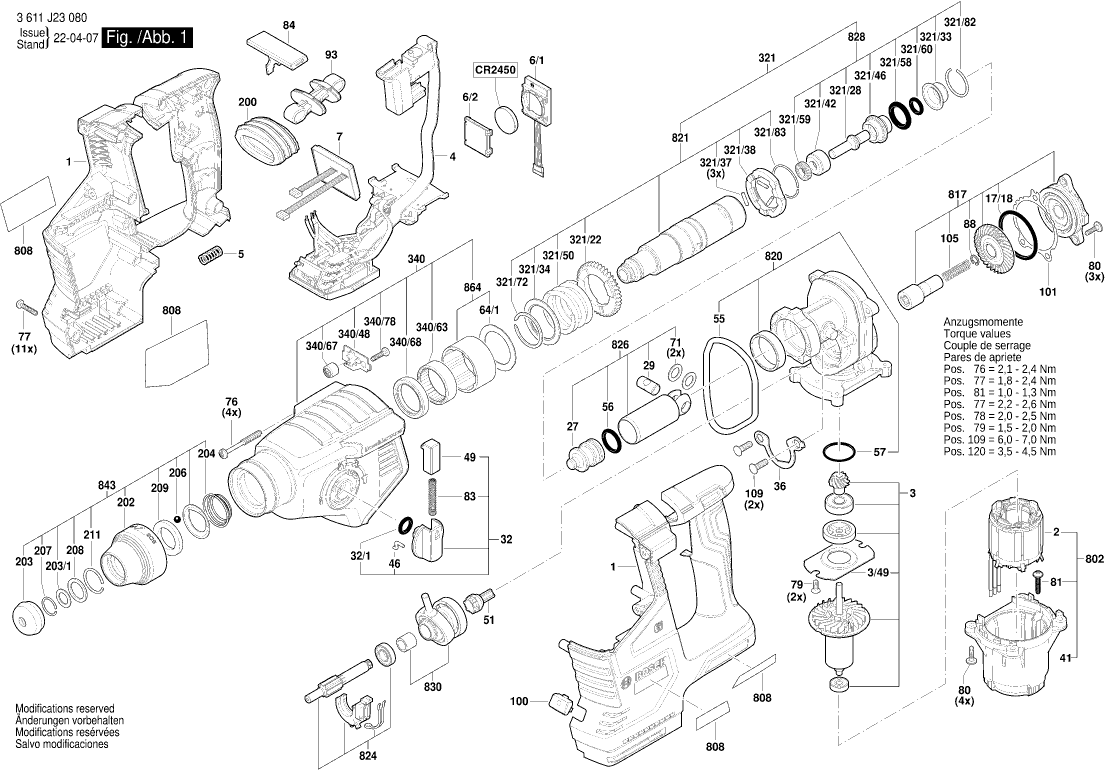

Dessins des Bosch 3611J23000 ( GBH18V-24C )
Liste de pièces de rechange des Bosch 3611J23000 ( GBH18V-24C )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Coquille | ||||
| 1 | 1619P16303 | 15.71 | 18.85 | |
| Stator | ||||
| 2 | 1600A023NK | 29.75 | 35.70 | |
| Rotor | ||||
| 3 | 1619P17162 | 36.85 | 44.22 | |
| Palier | ||||
| 3/49 | 1615700044 | 1.70 | 2.04 | |
| Module Electronique | ||||
| 4 | 1600A024XX | 81.47 | 97.76 | |
| Ressort De Compression | ||||
| 5 | 1609280477 | 1.18 | 1.42 | |
| Module électronique | ||||
| 6/1 | 1600A025P4 | 23.75 | 28.50 | |
| Couvercle D’element | ||||
| 6/2 | 1600A0251J | 1.70 | 2.04 | |
| Module Electronique | ||||
| 7 | 1619P16921 | 18.19 | 21.83 | |
| Joint torique 39,0x3,0 MM | ||||
| 17/18 | 1610210156 | 1.18 | 1.42 | |
| Frappeur | ||||
| 27 | 1619P16308 | 13.93 | 16.72 | |
| Axe De Piston | ||||
| 29 | 1619P16954 | 4.70 | 5.64 | |
| Manette NOIR | ||||
| 32 | 1612026157 | 9.53 | 11.44 | |
| Joint torique 10,5x2,7 MM | ||||
| 32/1 | 1610210046 | 1.70 | 2.04 | |
| Support Pour Palier | ||||
| 36 | 1619P16599 | 0.83 | 1.00 | |
| Carter Intermediaire | ||||
| 41 | 1619P16304 | 2.24 | 2.69 | |
| Tenon D’entrainement | ||||
| 46 | 1619P09571 | 0.83 | 1.00 | |
| Bouton De Commande ROUGE | ||||
| 49 | 1612026035 | 1.18 | 1.42 | |
| Element De Commutation | ||||
| 51 | 1619P16310 | 2.71 | 3.25 | |
| joint d’étanchéité 63,0x5,0 MM | ||||
| 55 | 1610210206 | 4.70 | 5.64 | |
| Joint torique | ||||
| 56 | 1616B00086 | 1.70 | 2.04 | |
| Joint torique 24,0x2,5 MM | ||||
| 57 | 1610210068 | 1.18 | 1.42 | |
| Rondelle D’appui | ||||
| 64/1 | 1619P12278 | 1.18 | 1.42 | |
| Disque De Guidage | ||||
| 71 | 1610100016 | 1.18 | 1.42 | |
| Vis autotaradeuse p. défo | ||||
| 76 | 1613435022 | 1.18 | 1.42 | |
| Vis A Tete Bombee Torx 4x20 | ||||
| 77 | 2603490023 | 0.83 | 1.00 | |
| Vis autotaradeuse p. défo | ||||
| 79 | 1613435023 | 0.83 | 1.00 | |
| Vis A Tete Bombee Torx | ||||
| 80 | 1619P17247 | 0.83 | 1.00 | |
| Vis 4x16 | ||||
| 81 | 2603490022 | 0.83 | 1.00 | |
| Ressort De Compression | ||||
| 83 | 1614611006 | 2.71 | 3.25 | |
| Commutateur | ||||
| 84 | 1619P16312 | 0.83 | 1.00 | |
| Anneau élastique | ||||
| 88 | 2916660042 | 0.83 | 1.00 | |
| Piece De Guidage | ||||
| 93 | 1600A00798 | 7.58 | 9.10 | |
| Objectif | ||||
| 100 | 1619P13744 | 1.70 | 2.04 | |
| Rondelle De Compensation | ||||
| 101 | 1619P16684 | 0.83 | 1.00 | |
| Ressort De Compression | ||||
| 105 | 1619P16314 | 0.83 | 1.00 | |
| Vis autotaradeuse p. défo | ||||
| 109 | 160343507U | 0.83 | 1.00 | |
| Poignee Auxiliaire | ||||
| 120 | 1619P17171 | 20.42 | 24.50 | |
| Poignee Auxiliaire M10 | ||||
| 120/120 | 160202509C | 4.10 | 4.92 | |
| Support De Fixation | ||||
| 120/121 | 1617000475 | 7.58 | 9.10 | |
| Bouton-Poussoir | ||||
| 120/122 | 1613231010 | 1.18 | 1.42 | |
| Ressort De Compression | ||||
| 120/123 | 2604610028 | 1.18 | 1.42 | |
| Collier De Serrage Ø50 MM | ||||
| 120/124 | 1611316021 | 2.24 | 2.69 | |
| Vis A Tete Rectangulaire M8x40 MM | ||||
| 120/125 | 1613490002 | 3.31 | 3.97 | |
| Soufflet | ||||
| 200 | 1619P16315 | 1.18 | 1.42 | |
| Manchon De Protection | ||||
| 202 | 1610499054 | 1.70 | 2.04 | |
| Bouchon de protection | ||||
| 203 | 1610508034 | 1.94 | 2.33 | |
| Disque De Support | ||||
| 203/1 | 1610101018 | 0.83 | 1.00 | |
| Ressort De Compression | ||||
| 204 | 1614643003 | 0.83 | 1.00 | |
| Bille DIN 5401-Ø7MM-III-ST | ||||
| 206 | 1903230013 | 1.70 | 2.04 | |
| Anneau élastique | ||||
| 207 | 1614601027 | 0.83 | 1.00 | |
| Rondelle D’arret | ||||
| 208 | 1610101629 | 0.83 | 1.00 | |
| Rondelle De Friction | ||||
| 209 | 1610102025 | 1.70 | 2.04 | |
| Anneau élastique DIN 7993-A22 | ||||
| 211 | 2916540012 | 2.24 | 2.69 | |
| Tuyau | ||||
| 321 | 1619P13452 | 40.61 | 48.73 | |
| Roue Cylindrique | ||||
| 321/22 | 1616312004 | 9.53 | 11.44 | |
| Percuteur | ||||
| 321/28 | 1613124081 | 7.58 | 9.10 | |
| Douille De Positionnemen | ||||
| 321/33 | 1610590014 | 1.70 | 2.04 | |
| Rondelle D’appui | ||||
| 321/34 | 1619P12280 | 1.70 | 2.04 | |
| Goupille Cylindrique DIN6325-2,5x12-RIKO | ||||
| 321/37 | 1613100019 | 1.18 | 1.42 | |
| Rondelle D’arret | ||||
| 321/38 | 1610190048 | 4.10 | 4.92 | |
| Bague Antifriction | ||||
| 321/42 | 1619P13410 | 5.83 | 7.00 | |
| Douille De Guidage | ||||
| 321/46 | 2608670714 | 4.10 | 4.92 | |
| Ressort De Compression | ||||
| 321/50 | 1614611020 | 2.24 | 2.69 | |
| Joint torique | ||||
| 321/58 | 1610210178 | 1.18 | 1.42 | |
| Bague D’etancheite | ||||
| 321/59 | 1610283035 | 4.70 | 5.64 | |
| Joint torique 9,0x3,5 MM | ||||
| 321/60 | 1610210176 | 0.83 | 1.00 | |
| Anneau élastique | ||||
| 321/72 | 1604601027 | 0.83 | 1.00 | |
| Anneau élastique | ||||
| 321/82 | 1614601034 | 1.70 | 2.04 | |
| Anneau élastique A22 DIN 7993 | ||||
| 321/83 | 1604601028 | 0.83 | 1.00 | |
| Boitier D’etande | ||||
| 340 | 1619P16689 | 11.88 | 14.26 | |
| Frein D’ecrou | ||||
| 340/48 | 1611098008 | 1.70 | 2.04 | |
| Douille à aiguilles Ø30xØ37x12 MM | ||||
| 340/63 | 1610910063 | 4.70 | 5.64 | |
| Douille à aiguilles Ø7 MM | ||||
| 340/67 | 2600910006 | 2.71 | 3.25 | |
| Bague D’etancheite | ||||
| 340/68 | 1610283017 | 5.83 | 7.00 | |
| Butee De Profondeur SW 6x210 MM | ||||
| 651 | 1613001009 | 2.71 | 3.25 | |
| Bloc D Accus GBA 18V 6,0Ah M-C (CN) | ||||
| 653 | 1607A35014 | 148.65 | 178.38 | |
| Bloc D Accus TWN GBA 18V 5.0Ah M-C | ||||
| 653 | 1607A3500K | 101.94 | 122.33 | |
| Bloc D Accus BBS MR, 18V, 5,0 Ah 48 S | ||||
| 653 | 2607337069 | 101.94 | 122.33 | |
| Etiquette Adhesive | ||||
| 653/1 | 2601115537 | 1.18 | 1.42 | |
| Chargeur GB 230/10,8-18V, 30 42 S | ||||
| 654 | 2607225923 | 113.29 | 135.95 | |
| Chargeur AUS GAL 1880 CV 230/14,4-18V | ||||
| 654 | 2607225925 | 113.29 | 135.95 | |
| Chargeur UK | ||||
| 654 | 2607225937 | 113.29 | 135.95 | |
| Chargeur EU GAL 1880 CV 230/14,4-18V | ||||
| 654 | 2607225921 | 101.94 | 122.33 | |
| Bouchon A Declic | ||||
| 691 | 1619P17425 | 3.31 | 3.97 | |
| Stator | ||||
| 802 | 1619P17163 | 91.56 | 109.87 | |
| Etiquette Adhesive | ||||
| 808 | 1619P17684 | 1.94 | 2.33 | |
| Flasque De Palier | ||||
| 817 | 1619P17351 | 33.45 | 40.14 | |
| Bride Intermediaire | ||||
| 820 | 1619P17352 | 23.75 | 28.50 | |
| Tuyau | ||||
| 821 | 1619P13455 | 26.84 | 32.21 | |
| Arbre Dentele | ||||
| 824 | 1619P13457 | 10.73 | 12.88 | |
| Piston De Marteau | ||||
| 826 | 1619P17564 | 44.82 | 53.78 | |
| Percuteur | ||||
| 828 | 1619P13453 | 13.93 | 16.72 | |
| Palier d’entraînement | ||||
| 830 | 1619P17539 | 44.82 | 53.78 | |
| Bouchon de protection | ||||
| 843 | 1619P13459 | 5.83 | 7.00 | |
| Rondelle D’appui | ||||
| 864 | 1619P13461 | 3.31 | 3.97 | |
| Tube De Graisse 225 ML | ||||
| 892 | 1615430001 | 20.42 | 24.50 | |
| Tube De Graisse 225 ML | ||||
| 893 | 1615430002 | 40.61 | 48.73 | |
| Tube De Graisse 225 ML | ||||
| 894 | 1615430020 | 15.71 | 18.85 | |
| Reservoir D’huile 1000 ML | ||||
| 895 | 1615430019 | 55.25 | 66.30 | |
