Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3611J11020 ( GBH180-LI )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

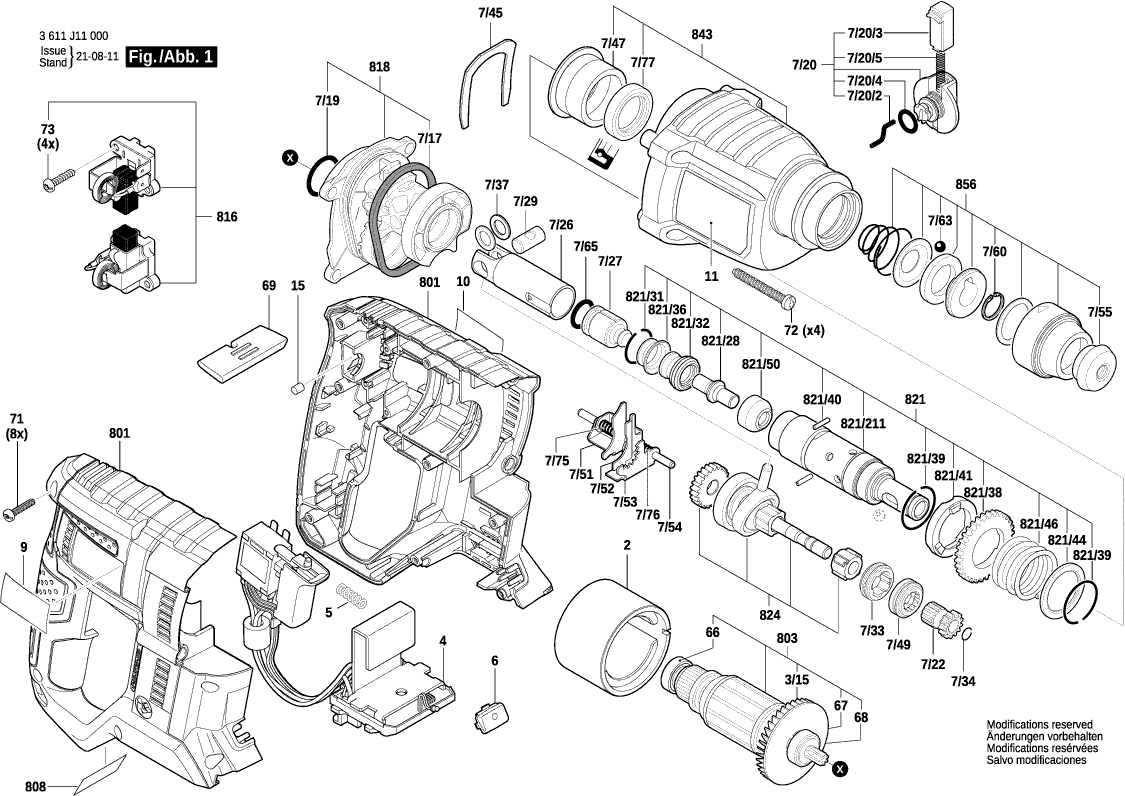

Dessins des Bosch 3611J11020 ( GBH180-LI )
Liste de pièces de rechange des Bosch 3611J11020 ( GBH180-LI )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Épanouissement Polaire | ||||
| 2 | 1619P13742 | 17.60 | 21.12 | |
| Ventilateur | ||||
| 3/15 | 2610909077 | 2.18 | 2.62 | |
| Module Electronique | ||||
| 4 | 1600A00F9H | 75.38 | 90.46 | |
| Ressort De Compression | ||||
| 5 | 2604690055 | 1.00 | 1.20 | |
| Objectif | ||||
| 6 | 1619P13744 | 1.90 | 2.28 | |
| Joint torique | ||||
| 7/17 | 1610290108 | 1.49 | 1.79 | |
| Joint torique | ||||
| 7/19 | 1610210184 | 1.00 | 1.20 | |
| Manette | ||||
| 7/20 | 1612026151 | 13.13 | 15.76 | |
| Tenon D’entrainement | ||||
| 7/20/2 | 1614690009 | 3.44 | 4.13 | |
| Bouton De Commande | ||||
| 7/20/3 | 1612026035 | 1.49 | 1.79 | |
| Joint torique | ||||
| 7/20/4 | 1610210046 | 2.08 | 2.50 | |
| Ressort De Compression | ||||
| 7/20/5 | 1614611006 | 3.44 | 4.13 | |
| Douille Dentee | ||||
| 7/22 | 1616328053 | 8.35 | 10.02 | |
| Piston De Marteau | ||||
| 7/26 | 1618700083 | 9.67 | 11.60 | |
| Frappeur | ||||
| 7/27 | 1618710085 | 9.67 | 11.60 | |
| Axe De Piston | ||||
| 7/29 | 1613100034 | 2.86 | 3.43 | |
| Element De Commutation | ||||
| 7/33 | 1615820103 | 2.40 | 2.88 | |
| Anneau élastique | ||||
| 7/34 | 1619P00829 | 1.00 | 1.20 | |
| Disque De Guidage | ||||
| 7/37 | 1610100016 | 1.49 | 1.79 | |
| Tole De Maintien | ||||
| 7/45 | 1611016003 | 2.08 | 2.50 | |
| Palier-Glisseur | ||||
| 7/47 | 1610202031 | 5.81 | 6.97 | |
| Element De Commutation | ||||
| 7/49 | 1615820104 | 2.40 | 2.88 | |
| Tole De Commutation | ||||
| 7/51 | 1610021004 | 1.00 | 1.20 | |
| Tole De Commutation | ||||
| 7/52 | 1610021006 | 1.00 | 1.20 | |
| Tole De Commutation | ||||
| 7/53 | 1610021005 | 1.00 | 1.20 | |
| Tige De Guidage | ||||
| 7/54 | 1613023005 | 1.49 | 1.79 | |
| Bouchon de protection | ||||
| 7/55 | 1610508052 | 1.49 | 1.79 | |
| Anneau de retenue | ||||
| 7/60 | 1614601077 | 1.49 | 1.79 | |
| Bille | ||||
| 7/63 | 1903230013 | 2.08 | 2.50 | |
| Joint torique | ||||
| 7/65 | 1610210186 | 2.08 | 2.50 | |
| Ressort De Compression | ||||
| 7/75 | 1614643025 | 1.00 | 1.20 | |
| Ressort De Compression | ||||
| 7/76 | 1614643023 | 1.00 | 1.20 | |
| Joint A Lèvres | ||||
| 7/77 | 1619P09722 | 2.52 | 3.02 | |
| Plaque De Marque GBH 180-LI | ||||
| 9 | 1619P13760 | 2.18 | 2.62 | |
| Plaque De Marque GBH 180-LI | ||||
| 10 | 1619P13761 | 2.18 | 2.62 | |
| Plaquette Indicatrice | ||||
| 11 | 1619P13767 | 2.18 | 2.62 | |
| Tampon En Caoutchouc | ||||
| 15 | 2603100056 | 1.49 | 1.79 | |
| Roulement A Billes | ||||
| 66 | 1900905029 | 18.94 | 22.73 | |
| Roulement A Billes Rigide | ||||
| 67 | 1610905047 | 7.46 | 8.95 | |
| Rondelle plate | ||||
| 68 | 1600100037 | 1.00 | 1.20 | |
| Commutateur | ||||
| 69 | 1619P13747 | 1.90 | 2.28 | |
| Vis A Tete Bombee Torx | ||||
| 71 | 2603490023 | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 72 | 1619P09645 | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 73 | 1619P06252 | 1.49 | 1.79 | |
| Butee De Profondeur | ||||
| 651 | 1613001009 | 3.44 | 4.13 | |
| Bloc D Accus | ||||
| 653 | 1607A350M0 | 110.30 | 132.36 | |
| Bloc D Accus BBS MR 18V, 4,0Ah, 47 S | ||||
| 653 | 2607336815 | 91.56 | 109.87 | |
| Chargeur Rapide | ||||
| 654 | 2607226251 | 75.38 | 90.46 | |
| Chargeur | ||||
| 654 | 2607225321 | 64.67 | 77.60 | |
| Verrou De Maintien | ||||
| 691/895 | 1619P14336 | 4.58 | 5.50 | |
| Carter De Moteur | ||||
| 801 | 1619P14446 | 20.39 | 24.47 | |
| Induit | ||||
| 803 | 1619P14346 | 37.50 | 45.00 | |
| Plaque signalétique | ||||
| 808 | 1619P14573 | 1.94 | 2.33 | |
| Jeu De Balais | ||||
| 816 | 1619P14345 | 10.68 | 12.82 | |
| Bride Intermediaire | ||||
| 818 | 1619P09616 | 22.88 | 27.46 | |
| Tube De Marteau | ||||
| 821 | 1619P09617 | 37.50 | 45.00 | |
| Tube De Marteau | ||||
| 821/211 | 1619P09815 | 31.42 | 37.70 | |
| Percuteur | ||||
| 821/28 | 1613124084 | 4.18 | 5.02 | |
| Anneau élastique | ||||
| 821/31 | 1619P09816 | 1.00 | 1.20 | |
| Douille Caoutchouc | ||||
| 821/32 | 1619P07426 | 3.71 | 4.45 | |
| Tole De Maintien | ||||
| 821/36 | 1610551008 | 2.18 | 2.62 | |
| Roue Cylindrique | ||||
| 821/38 | 1616317084 | 16.79 | 20.15 | |
| Anneau élastique | ||||
| 821/39 | 1614601055 | 1.00 | 1.20 | |
| Goupille Cylindrique | ||||
| 821/40 | 1613100032 | 1.00 | 1.20 | |
| Disque-Cliquet | ||||
| 821/41 | 1610102072 | 5.81 | 6.97 | |
| Rondelle De Friction | ||||
| 821/44 | 1610102092 | 1.00 | 1.20 | |
| Ressort De Compression | ||||
| 821/46 | 1614630003 | 2.08 | 2.50 | |
| Douille De Guidage | ||||
| 821/50 | 1619P11562 | 9.67 | 11.60 | |
| Bague Antifriction | ||||
| 821/50 | 1600A00FL3 | 2.86 | 3.43 | |
| Poignee Auxiliaire | ||||
| 822 | 160202508X | 16.79 | 20.15 | |
| Poignee Auxiliaire | ||||
| 822/120 | 160202507H | 10.90 | 13.08 | |
| Collier De Serrage | ||||
| 822/124 | 1611316021 | 2.86 | 3.43 | |
| Vis A Tete Rectangulaire | ||||
| 822/125 | 1613490002 | 4.18 | 5.02 | |
| Support De Fixation | ||||
| 822/802 | 1617000475 | 9.67 | 11.60 | |
| Arbre Intermediaire | ||||
| 824 | 16170006BC | 31.42 | 37.70 | |
| Carter D’engrenages | ||||
| 843 | 1619P09186 | 30.08 | 36.10 | |
| Manchon De Protection | ||||
| 856 | 16170006D3 | 10.90 | 13.08 | |
| Tube De Graisse | ||||
| 892 | 1615430020 | 18.94 | 22.73 | |
| Tube De Graisse | ||||
| 893 | 1615430001 | 22.88 | 27.46 | |
