Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3611J05300 ( GBH18V-LI )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

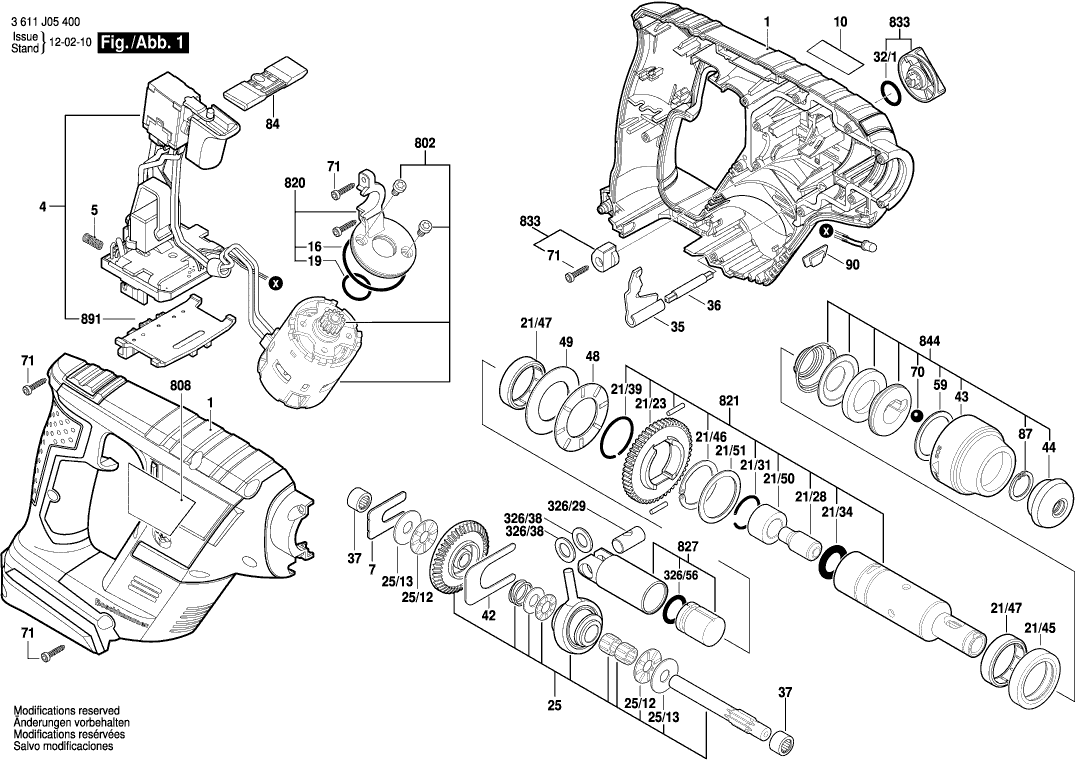

Dessins des Bosch 3611J05300 ( GBH18V-LI )
Liste de pièces de rechange des Bosch 3611J05300 ( GBH18V-LI )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Coquille | ||||
| 1 | 1615104164 | 23.75 | 28.50 | |
| Module électronique | ||||
| 4 | 1607233412 | 101.94 | 122.33 | |
| Ressort De Compression | ||||
| 5 | 1609280477 | 1.18 | 1.42 | |
| Tole En U 0.9 MM | ||||
| 7 | 1611320001 | 1.18 | 1.42 | |
| Tole En U 0.7 MM | ||||
| 7 | 1611320002 | 1.18 | 1.42 | |
| Tole En U 0.8 MM | ||||
| 7 | 1611320003 | 1.18 | 1.42 | |
| Plaque De Marque GBH 18 V-LI | ||||
| 10 | 1611110W15 | 1.94 | 2.33 | |
| Joint torique 32,0x1,5 MM | ||||
| 16 | 1610210243 | 1.70 | 2.04 | |
| Joint torique 14,2x2,0 MM | ||||
| 19 | 1610210231 | 0.83 | 1.00 | |
| Roue Cylindrique | ||||
| 21/23 | 1616312013 | 10.73 | 12.88 | |
| Percuteur | ||||
| 21/28 | 1613124107 | 3.31 | 3.97 | |
| Anneau élastique | ||||
| 21/31 | 1614601075 | 0.83 | 1.00 | |
| Joint torique 11,3x4,75 MM | ||||
| 21/34 | 1610210113 | 1.18 | 1.42 | |
| Anneau élastique | ||||
| 21/39 | 1614601076 | 0.83 | 1.00 | |
| Joint A Lèvres | ||||
| 21/45 | 1610283048 | 4.70 | 5.64 | |
| Anneau élastique | ||||
| 21/46 | 1614601054 | 1.18 | 1.42 | |
| Douille à aiguilles | ||||
| 21/47 | 1610910071 | 5.33 | 6.40 | |
| Douille De Guidage | ||||
| 21/50 | 1610400047 | 4.70 | 5.64 | |
| Rondelle D’appui 1,0 MM ÉPAIS | ||||
| 21/51 | 1610100025 | 1.18 | 1.42 | |
| Arbre Intermediaire | ||||
| 25 | 1613160017 | 60.65 | 72.78 | |
| Butee A Aiguilles | ||||
| 25/12 | 1610913024 | 1.70 | 2.04 | |
| Disque De Support | ||||
| 25/13 | 1610100024 | 0.83 | 1.00 | |
| Joint torique 12,0x2,0 MM | ||||
| 32/1 | 1610210233 | 2.24 | 2.69 | |
| Levier De Pression | ||||
| 35 | 1611329032 | 2.24 | 2.69 | |
| Goupille De Reglage | ||||
| 36 | 1613101015 | 4.10 | 4.92 | |
| Roulement A Aiguilles Ø8x8 MM | ||||
| 37 | 2600917003 | 2.24 | 2.69 | |
| Tole De Frein | ||||
| 42 | 1611031008 | 1.18 | 1.42 | |
| Manchon De Protection | ||||
| 43 | 1610499080 | 1.70 | 2.04 | |
| Bouchon de protection | ||||
| 44 | 1610508052 | 1.18 | 1.42 | |
| Couronne D’aiguilles | ||||
| 48 | 1610913027 | 2.71 | 3.25 | |
| Disque De Support 1,0 MM ÉPAIS | ||||
| 49 | 1610102617 | 1.70 | 2.04 | |
| Rondelle De Friction 1,0 MM ÉPAIS | ||||
| 59 | 1610102045 | 0.83 | 1.00 | |
| Bille DIN 5401-Ø7MM-III-ST | ||||
| 70 | 1903230013 | 1.70 | 2.04 | |
| Vis A Tete Bombee Torx | ||||
| 71 | 1613490028 | 0.83 | 1.00 | |
| Poussoir De Commutation | ||||
| 84 | 1613231029 | 1.18 | 1.42 | |
| Anneau de retenue DIN471-15x1-FST | ||||
| 87 | 2916659006 | 1.18 | 1.42 | |
| Anneau de retenue | ||||
| 87 | 3600224038 | 0.83 | 1.00 | |
| Lentille | ||||
| 90 | 1600A000LE | 1.18 | 1.42 | |
| Axe De Piston | ||||
| 326/29 | 1613100039 | 1.94 | 2.33 | |
| Rondelle D’ajustage 1,2 MM ÉPAIS | ||||
| 326/38 | 1610100608 | 1.18 | 1.42 | |
| Joint torique 13,0x2,5 MM | ||||
| 326/56 | 1610210232 | 0.83 | 1.00 | |
| Bloc D Accus 18V 3.0Ah Li SCM | ||||
| 653 | 1607A350B2 | 91.56 | 109.87 | |
| Bloc D Accus | ||||
| 653 | 1607A350M0 | 91.56 | 109.87 | |
| Bloc D Accus BBS MR 18V, 4,0Ah, 47 S | ||||
| 653 | 2607336815 | 91.56 | 109.87 | |
| Pack de batterie PBA 18V / 1,5 Ah W-A | ||||
| 653 | 1607A350MA | 73.72 | 88.46 | |
| Chargeur Rapide AUS 240/10,8-18V, 1h | ||||
| 654 | 2607225427 | 113.29 | 135.95 | |
| Chargeur Rapide ROK 220/10,8-18V, 1h | ||||
| 654 | 2607225435 | 81.47 | 97.76 | |
| Chargeur Rapide EU GAL 18V-40, 230V/10,8V – 18V | ||||
| 654 | 2607226251 | 67.25 | 80.70 | |
| Chargeur Rapide EU AL 1820 CV 220V | ||||
| 654 | 2607225423 | 63.33 | 76.00 | |
| Chargeur Rapide CN GAL 1230 CV 220/12 V | ||||
| 654 | 2607226253 | 60.65 | 72.78 | |
| Moteur à Courant Continu | ||||
| 802 | 16170006CW | 101.94 | 122.33 | |
| Plaque signalétique | ||||
| 808 | 160111A91Z | 1.94 | 2.33 | |
| Plaque signalétique | ||||
| 808 | 1611110W51 | 1.84 | 2.21 | |
| Bride Intermediaire | ||||
| 820 | 16170006CX | 23.75 | 28.50 | |
| Tube De Marteau | ||||
| 821 | 1615806252 | 91.56 | 109.87 | |
| Piston De Marteau | ||||
| 827 | 16170006D0 | 12.41 | 14.89 | |
| Manette | ||||
| 833 | 16170006D1 | 6.54 | 7.85 | |
| Manchon De Protection | ||||
| 844 | 16170006D3 | 8.45 | 10.14 | |
| Porte-Contact | ||||
| 891 | 1609280478 | 9.53 | 11.44 | |
