Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3611J04300 ( GBH18V-LI )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

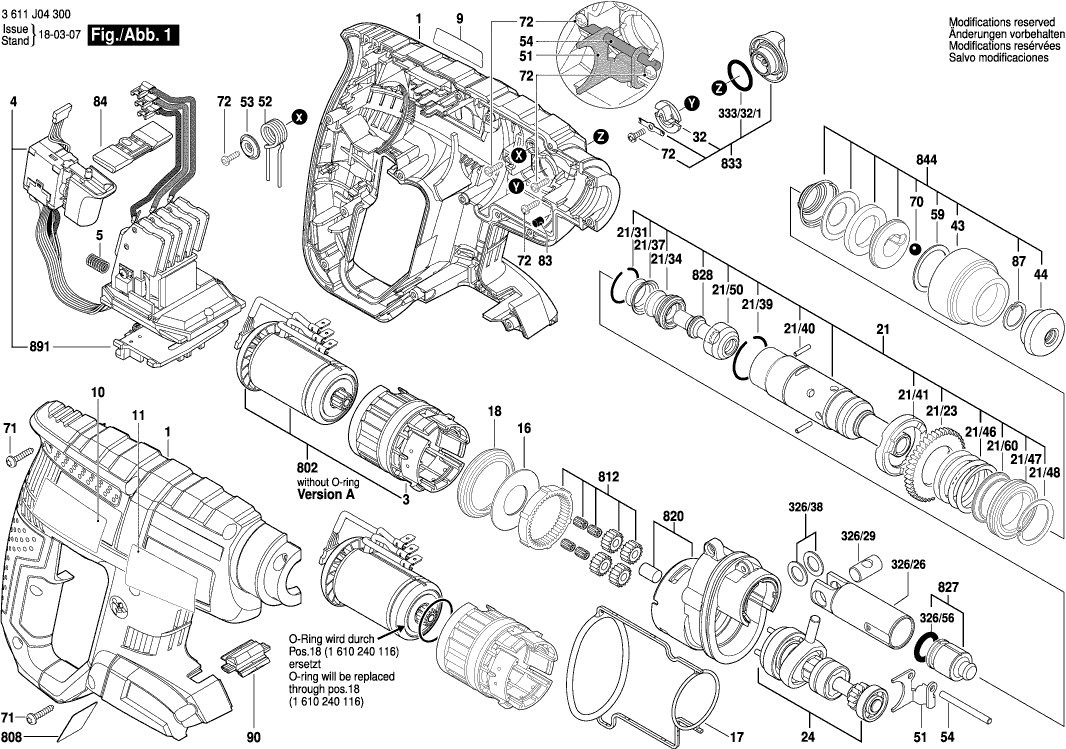

Dessins des Bosch 3611J04300 ( GBH18V-LI )
Liste de pièces de rechange des Bosch 3611J04300 ( GBH18V-LI )
Pos. | Description | Prix hors TVA | Prix TTC | |
Les prix affichés incluent la TVA | ||||
Coquille | ||||
1 | 1615104063 | 23.75 | 28.50 | |
Douille De Centrage | ||||
3 | 1610499067 | 8.45 | 10.14 | |
Module électronique | ||||
4 | 1607233376 | 81.47 | 97.76 | |
Ressort De Compression | ||||
5 | 1609280477 | 1.18 | 1.42 | |
Plaque De Marque | ||||
9 | 1611110Z82 | 0.83 | 1.00 | |
Plaque De Marque | ||||
10 | 1611110Z83 | 0.83 | 1.00 | |
Plus disponible, pas de remplacement | ||||
11 | 1611110Z84 | |||
Rondelle D’appui 12x38x0,5 | ||||
16 | 1610102637 | 1.18 | 1.42 | |
Joint | ||||
17 | 1611015062 | 2.24 | 2.69 | |
joint d’étanchéité | ||||
18 | 1610290116 | 3.31 | 3.97 | |
Tube De Marteau | ||||
21 | 1617000667 | 49.56 | 59.47 | |
Roue Cylindrique | ||||
21/23 | 1616317084 | 13.93 | 16.72 | |
Anneau élastique | ||||
21/31 | 1614601053 | 0.83 | 1.00 | |
Douille Caoutchouc | ||||
21/34 | 1610508051 | 3.31 | 3.97 | |
Tole De Maintien | ||||
21/37 | 1610551008 | 1.94 | 2.33 | |
Anneau élastique | ||||
21/39 | 160460102U | 0.83 | 1.00 | |
Goupille Cylindrique DIN6325-2,5x12-RIKO | ||||
21/40 | 1613100019 | 1.18 | 1.42 | |
Goupille Cylindrique | ||||
21/40 | 1613100032 | 0.83 | 1.00 | |
Disque-Cliquet | ||||
21/41 | 1610102072 | 4.70 | 5.64 | |
Ressort De Compression | ||||
21/46 | 1614630003 | 1.70 | 2.04 | |
Roulement A Billes Rigide | ||||
21/47 | 1610905039 | 4.70 | 5.64 | |
Anneau élastique | ||||
21/48 | 1614601054 | 1.18 | 1.42 | |
Bague Antifriction | ||||
21/50 | 1600A00FL3 | 2.24 | 2.69 | |
Disque De Support | ||||
21/60 | 1610190054 | 1.18 | 1.42 | |
Arbre Intermediaire | ||||
24 | 1607000D10 | 60.65 | 72.78 | |
Bouton De Commande | ||||
32 | 1612026114 | 0.83 | 1.00 | |
Manchon De Protection | ||||
43 | 1610499080 | 1.70 | 2.04 | |
Bouchon de protection | ||||
44 | 1610508052 | 1.18 | 1.42 | |
Tole De Commutation | ||||
51 | 1613231014 | 4.10 | 4.92 | |
Ressort Action Angulaire | ||||
52 | 1614690005 | 1.18 | 1.42 | |
Disque-Presseur | ||||
53 | 1619P00828 | 0.83 | 1.00 | |
Tige de Guide | ||||
54 | 1613100033 | 1.18 | 1.42 | |
Rondelle De Friction 1,0 MM ÉPAIS | ||||
59 | 1610102045 | 0.83 | 1.00 | |
Bille DIN 5401-Ø7MM-III-ST | ||||
70 | 1903230013 | 1.70 | 2.04 | |
Vis A Tete Bombee Torx 35x16 | ||||
71 | 1613435036 | 0.83 | 1.00 | |
Vis A Tete Bombee Torx 3x10 | ||||
72 | 2603490017 | 1.70 | 2.04 | |
Tampon En Caoutchouc | ||||
83 | 2603100056 | 1.18 | 1.42 | |
Poussoir De Commutation | ||||
84 | 1613231029 | 1.18 | 1.42 | |
Anneau de retenue | ||||
87 | 1614601077 | 1.18 | 1.42 | |
Lentille | ||||
90 | 1600A00071 | 1.18 | 1.42 | |
Poignee Auxiliaire | ||||
120 | 160202508X | 13.93 | 16.72 | |
Poignee Auxiliaire | ||||
120/120 | 160202507H | 8.45 | 10.14 | |
Collier De Serrage Ø50 MM | ||||
120/124 | 1611316021 | 2.24 | 2.69 | |
Vis A Tete Rectangulaire M8x40 MM | ||||
120/125 | 1613490002 | 3.31 | 3.97 | |
Support De Fixation | ||||
120/802 | 1617000475 | 7.58 | 9.10 | |
Piston De Marteau | ||||
326/26 | 1618700083 | 7.58 | 9.10 | |
Axe De Piston | ||||
326/29 | 1613100034 | 2.24 | 2.69 | |
Disque De Guidage | ||||
326/38 | 1610100016 | 1.18 | 1.42 | |
Joint torique 13,0x3,0 MM | ||||
326/56 | 1610210244 | 1.70 | 2.04 | |
Joint torique 16,5x2,0 MM | ||||
333/32/1 | 1610210185 | 0.83 | 1.00 | |
Butee De Profondeur SW 6x210 MM | ||||
651 | 1613001009 | 2.71 | 3.25 | |
Bloc D Accus 18V 3.0Ah Li SCM | ||||
653 | 1607A350B2 | 91.56 | 109.87 | |
Bloc D Accus | ||||
653 | 1607A350M0 | 91.56 | 109.87 | |
Bloc D Accus BBS MR 18V, 4,0Ah, 47 S | ||||
653 | 2607336815 | 91.56 | 109.87 | |
Chargeur Rapide AUS 240/10,8-18V, 30 MIN | ||||
654 | 2607225325 | 113.29 | 135.95 | |
Chargeur GB 230/10,8-18V, 30 42 S | ||||
654 | 2607225923 | 113.29 | 135.95 | |
Chargeur Rapide BR 220/10,8-18V,1h | ||||
654 | 2607225437 | 101.94 | 122.33 | |
Chargeur Rapide BR 127/10,8-18V, 1h | ||||
654 | 2607225587 | 101.94 | 122.33 | |
Chargeur Rapide AR 230/10,8-18V, 1h | ||||
654 | 2607225589 | 101.94 | 122.33 | |
Chargeur Rapide RC 115/10,8-18V, 1h | ||||
654 | 2607225431 | 67.25 | 80.70 | |
Chargeur Rapide GB 230/10,8-18V, 1h | ||||
654 | 2607225425 | 60.65 | 72.78 | |
Chargeur EU 230/14,4-18V, 30 40 S | ||||
654 | 2607225321 | 55.25 | 66.30 | |
Moteur à Courant Continu 18V | ||||
802 | 16170006BG | 113.29 | 135.95 | |
Plaque signalétique | ||||
808 | 160111A3H9 | 1.94 | 2.33 | |
Train Epicycloidal | ||||
812 | 1617000665 | 12.41 | 14.89 | |
Bride Intermediaire | ||||
820 | 16170006BH | 29.75 | 35.70 | |
Frappeur | ||||
827 | 1617000669 | 13.93 | 16.72 | |
Percuteur | ||||
828 | 1613124084 | 3.31 | 3.97 | |
Manette | ||||
833 | 16170006BJ | 2.24 | 2.69 | |
Manchon De Protection | ||||
844 | 16170006D3 | 8.45 | 10.14 | |
Porte-Contact | ||||
891 | 1609280478 | 9.53 | 11.44 |
