Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3611J05400 ( GBH14,4V-LI )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

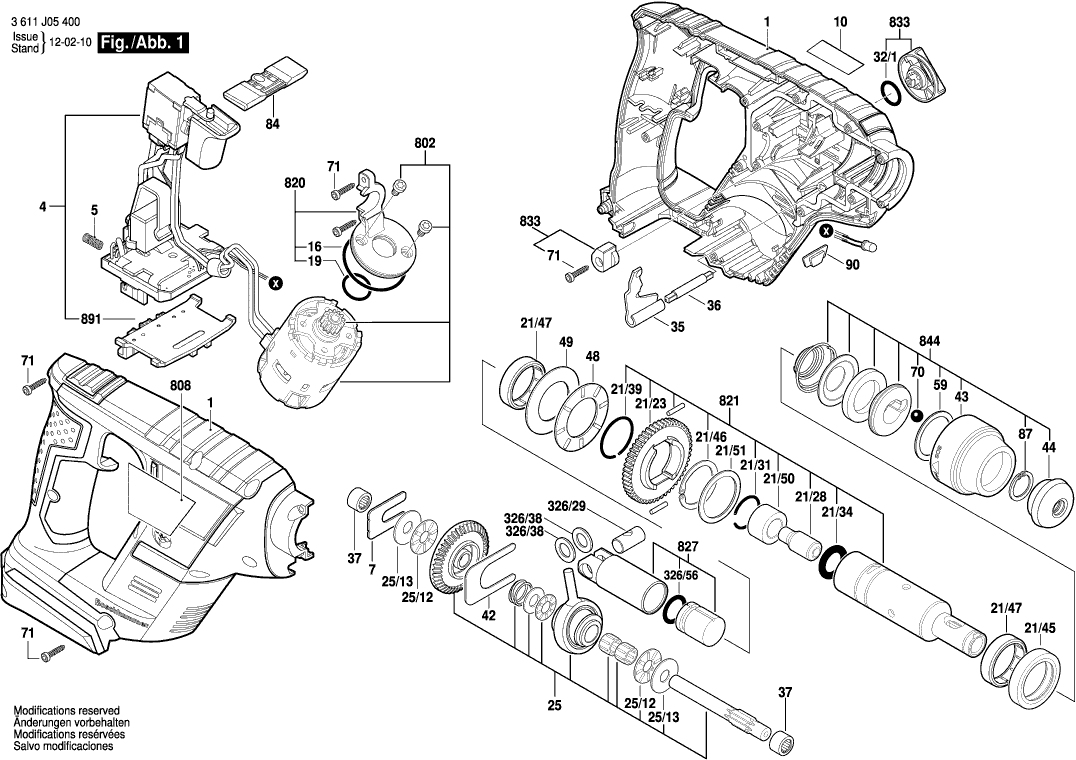

Dessins des Bosch 3611J05400 ( GBH14,4V-LI )
Liste de pièces de rechange des Bosch 3611J05400 ( GBH14,4V-LI )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Coquille | ||||
| 1 | 1615104164 | 23.75 | 28.50 | |
| Module électronique | ||||
| 4 | 1607233411 | 91.56 | 109.87 | |
| Tole En U 0.9 MM | ||||
| 7 | 1611320001 | 1.18 | 1.42 | |
| Tole En U 0.7 MM | ||||
| 7 | 1611320002 | 1.18 | 1.42 | |
| Tole En U 0.8 MM | ||||
| 7 | 1611320003 | 1.18 | 1.42 | |
| Plaque De Marque GBH 14,4 V-LI | ||||
| 10 | 1611110W13 | 1.94 | 2.33 | |
| Joint torique 32,0x1,5 MM | ||||
| 16 | 1610210243 | 1.70 | 2.04 | |
| Joint torique 14,2x2,0 MM | ||||
| 19 | 1610210231 | 0.83 | 1.00 | |
| Roue Cylindrique | ||||
| 21/23 | 1616312011 | 12.41 | 14.89 | |
| Percuteur | ||||
| 21/28 | 1613124107 | 3.31 | 3.97 | |
| Anneau élastique | ||||
| 21/31 | 1614601075 | 0.83 | 1.00 | |
| Joint torique 11,3x4,75 MM | ||||
| 21/34 | 1610210113 | 1.18 | 1.42 | |
| Anneau élastique | ||||
| 21/39 | 1614601076 | 0.83 | 1.00 | |
| Joint A Lèvres | ||||
| 21/45 | 1610283048 | 4.70 | 5.64 | |
| Anneau élastique | ||||
| 21/46 | 1614601054 | 1.18 | 1.42 | |
| Douille à aiguilles | ||||
| 21/47 | 1610910071 | 5.33 | 6.40 | |
| Douille De Guidage | ||||
| 21/50 | 1610400047 | 4.70 | 5.64 | |
| Rondelle D’appui 1,0 MM ÉPAIS | ||||
| 21/51 | 1610100025 | 1.18 | 1.42 | |
| Arbre Intermediaire | ||||
| 25 | 16170006CZ | 60.65 | 72.78 | |
| Butee A Aiguilles | ||||
| 25/12 | 1610913024 | 1.70 | 2.04 | |
| Disque De Support | ||||
| 25/13 | 1610100024 | 0.83 | 1.00 | |
| Joint torique 12,0x2,0 MM | ||||
| 32/1 | 1610210233 | 2.24 | 2.69 | |
| Levier De Pression | ||||
| 35 | 1611329032 | 2.24 | 2.69 | |
| Goupille De Reglage | ||||
| 36 | 1613101015 | 4.10 | 4.92 | |
| Roulement A Aiguilles Ø8x8 MM | ||||
| 37 | 2600917003 | 2.24 | 2.69 | |
| Tole De Frein | ||||
| 42 | 1611031008 | 1.18 | 1.42 | |
| Manchon De Protection | ||||
| 43 | 1610499080 | 1.70 | 2.04 | |
| Bouchon de protection | ||||
| 44 | 1610508052 | 1.18 | 1.42 | |
| Couronne D’aiguilles | ||||
| 48 | 1610913027 | 2.71 | 3.25 | |
| Disque De Support 1,0 MM ÉPAIS | ||||
| 49 | 1610102617 | 1.70 | 2.04 | |
| Rondelle De Friction 1,0 MM ÉPAIS | ||||
| 59 | 1610102045 | 0.83 | 1.00 | |
| Bille DIN 5401-Ø7MM-III-ST | ||||
| 70 | 1903230013 | 1.70 | 2.04 | |
| Vis A Tete Bombee Torx | ||||
| 71 | 1613490028 | 0.83 | 1.00 | |
| Poussoir De Commutation | ||||
| 84 | 1613231029 | 1.18 | 1.42 | |
| Anneau de retenue | ||||
| 87 | 1614601077 | 1.18 | 1.42 | |
| Lentille | ||||
| 90 | 1600A000LE | 1.18 | 1.42 | |
| Axe De Piston | ||||
| 326/29 | 1613100039 | 1.94 | 2.33 | |
| Rondelle D’ajustage 1,2 MM ÉPAIS | ||||
| 326/38 | 1610100608 | 1.18 | 1.42 | |
| Joint torique 13,0x2,5 MM | ||||
| 326/56 | 1610210232 | 0.83 | 1.00 | |
| Bloc D Accus BBS-MR XL-PACK 14,4V, LI, 4,0 Ah | ||||
| 653 | 2607336813 | 91.56 | 109.87 | |
| Chargeur J GAL 1880 CV 100/14,4-18V | ||||
| 654 | 2607225931 | 113.29 | 135.95 | |
| Chargeur Rapide ROK 220/10,8-18V, 1h | ||||
| 654 | 2607225435 | 81.47 | 97.76 | |
| Chargeur EU 230/14,4-18V, 30 40 S | ||||
| 654 | 2607225321 | 55.25 | 66.30 | |
| Moteur à Courant Continu | ||||
| 802 | 16170006CW | 101.94 | 122.33 | |
| Plaque signalétique | ||||
| 808 | 1611110W32 | 2.24 | 2.69 | |
| Bride Intermediaire | ||||
| 820 | 16170006CX | 23.75 | 28.50 | |
| Tube De Marteau | ||||
| 821 | 16170006CY | 91.56 | 109.87 | |
| Piston De Marteau | ||||
| 827 | 16170006D0 | 12.41 | 14.89 | |
| Manette | ||||
| 833 | 16170006D1 | 6.54 | 7.85 | |
| Manchon De Protection | ||||
| 844 | 16170006D3 | 8.45 | 10.14 | |
| Porte-Contact | ||||
| 891 | 1609280474 | 11.88 | 14.26 | |
