Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0611223703 ( GBH10DC )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

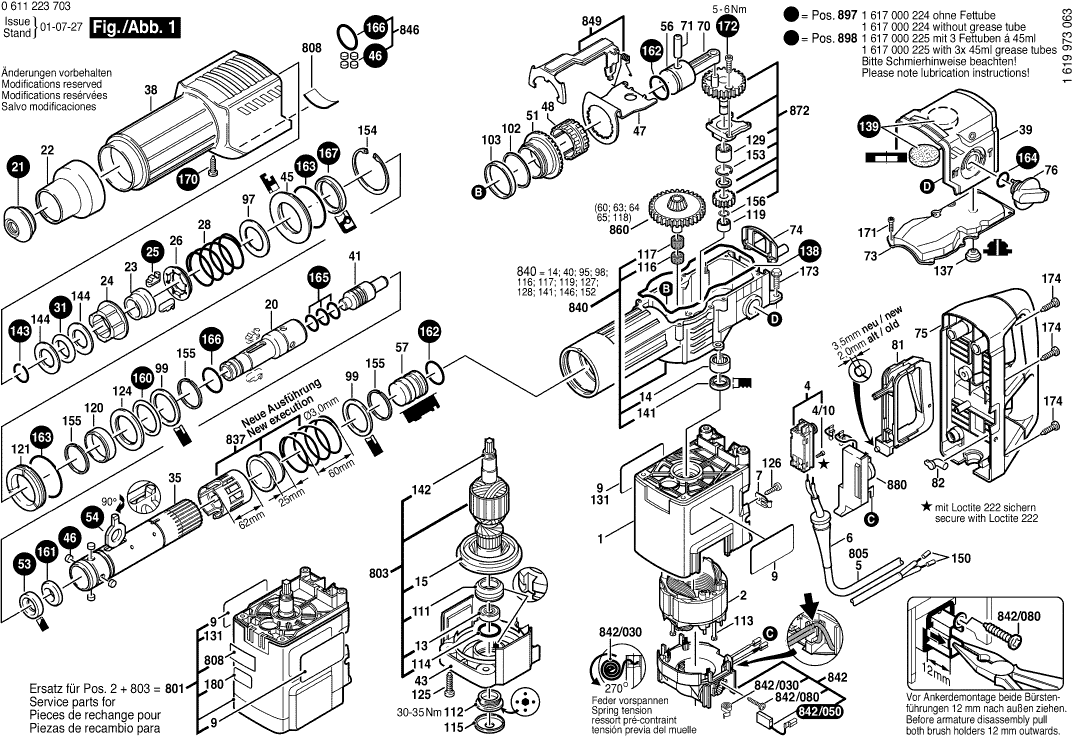

Dessins des Bosch 0611223703 ( GBH10DC )
Liste de pièces de rechange des Bosch 0611223703 ( GBH10DC )
Pos. | Description | Prix hors TVA | Prix TTC | |
Les prix affichés incluent la TVA | ||||
Carter De Moteur BLEU | ||||
1 | 3615102507 | 29.75 | 35.70 | |
Moteur A Bride Universel 220-240V BLEU | ||||
2 | 1617220073 | 342.01 | 410.41 | |
Commutateur | ||||
4 | 1617200048 | 13.93 | 16.72 | |
Vis à tête cylindrique DIN 84-AM3,5x12-5.8 | ||||
4/10 | 2910011088 | 0.83 | 1.00 | |
Manchon Ø9,2-Ø12x120 MM | ||||
6 | 3600703011 | 2.24 | 2.69 | |
Manchon Ø9,7-Ø12x89 MM | ||||
6 | 1610703053 | 1.94 | 2.33 | |
Collier De Fixation | ||||
7 | 1601302018 | 1.18 | 1.42 | |
Plaque De Marque | ||||
9 | 1611110695 | 2.71 | 3.25 | |
Roulement A Billes Rigide | ||||
13 | 2610909310 | 12.41 | 14.89 | |
ROULEMENT À AIGUILLES | ||||
14 | 1610910096 | 18.19 | 21.83 | |
Plus disponible, pas de remplacement | ||||
15 | 1616610078 | |||
Porte-Outil | ||||
20 | 1618597068 | 91.56 | 109.87 | |
Bouchon de protection | ||||
21 | 1610508023 | 6.54 | 7.85 | |
Manchon De Protection | ||||
22 | 1610591014 | 4.10 | 4.92 | |
Douille de butée | ||||
23 | 1610520001 | 9.53 | 11.44 | |
Douille D’ecartement | ||||
24 | 1610590006 | 6.54 | 7.85 | |
Corps D’arret | ||||
25 | 1612300027 | 8.45 | 10.14 | |
Disque De Commande | ||||
26 | 1610290025 | 5.33 | 6.40 | |
Ressort De Compression | ||||
28 | 1614621000 | 2.24 | 2.69 | |
Bague D’amortissement | ||||
31 | 1610290030 | 1.94 | 2.33 | |
Tube De Marteau | ||||
35 | 1615806113 | 130.32 | 156.38 | |
Capot de recouvrement NOIR | ||||
38 | 1615190056 | 15.71 | 18.85 | |
Capot de recouvrement NOIR | ||||
39 | 1615190057 | 20.42 | 24.50 | |
Broche de frappe | ||||
41 | 1600A01BG6 | 18.19 | 21.83 | |
Flasque De Palier BLEU | ||||
43 | 1615808083 | 20.42 | 24.50 | |
Bague Intermediaire | ||||
45 | 1610290032 | 2.71 | 3.25 | |
Plaquette Crantee | ||||
47 | 1611329016 | 8.45 | 10.14 | |
Douille Dentee | ||||
48 | 1616334011 | 23.75 | 28.50 | |
Couronne D’angle Z=49 | ||||
51 | 1616333031 | 73.72 | 88.46 | |
Rondelle De Butee | ||||
53 | 1610190026 | 4.70 | 5.64 | |
Disque De Commande | ||||
54 | 1610190024 | 15.71 | 18.85 | |
Piston De Marteau | ||||
56 | 1618700066 | 13.93 | 16.72 | |
Frappeur | ||||
57 | 1618710066 | 18.19 | 21.83 | |
Bielle | ||||
70 | 1612001034 | 23.75 | 28.50 | |
Goupille Cylindrique | ||||
71 | 1613100020 | 1.70 | 2.04 | |
Couvercle De Carter | ||||
73 | 1615500291 | 8.45 | 10.14 | |
Etrier de blocage | ||||
74 | 1612386004 | 11.88 | 14.26 | |
Poignee NOIR | ||||
75 | 1615132055 | 29.75 | 35.70 | |
Manette NOIR/ROUGE | ||||
76 | 1612026057 | 7.58 | 9.10 | |
Cliquet D’engrenage NOIR/GRIS | ||||
81 | 1612026056 | 7.58 | 9.10 | |
Conducteur De Lumiere | ||||
82 | 1615510000 | 1.70 | 2.04 | |
Poignee Auxiliaire | ||||
84 | 160202507H | 8.45 | 10.14 | |
Support De Fixation | ||||
85 | 1618040059 | 6.54 | 7.85 | |
Rondelle D’appui 2,0 MM ÉPAIS | ||||
97 | 1610102032 | 4.10 | 4.92 | |
Rondelle D’appui | ||||
99 | 1610114020 | 4.10 | 4.92 | |
Rondelle De Compensation 0,2 MM ÉPAIS | ||||
102 | 1610102036 | 2.24 | 2.69 | |
Rondelle de poussée | ||||
103 | 1610290034 | 5.83 | 7.00 | |
Coussinet | ||||
111 | 3610501500 | 18.19 | 21.83 | |
Bague Filetee | ||||
112 | 3613461500 | 9.53 | 11.44 | |
Vis à Tôle ST-4,8x57,5-TORX,T20 | ||||
113 | 1613435009 | 1.18 | 1.42 | |
Joint torique 30x2 MM | ||||
114 | 1900210130 | 2.71 | 3.25 | |
Bouchon de protection NOIR | ||||
115 | 1610508027 | 2.24 | 2.69 | |
Couronne D’aiguilles | ||||
116 | 1610913029 | 3.31 | 3.97 | |
Couronne D’aiguilles Ø10 MM | ||||
117 | 1610913011 | 5.33 | 6.40 | |
Roulement A Aiguilles | ||||
119 | 1610910081 | 11.88 | 14.26 | |
Bague Interieure | ||||
120 | 1610290037 | 12.41 | 14.89 | |
Bague Pour Palier | ||||
121 | 1610290035 | 13.93 | 16.72 | |
Rondelle Du Roulement Ax | ||||
124 | 1610190029 | 11.88 | 14.26 | |
Vis A Tete Bombee Torx 5,5x25 | ||||
125 | 1613435010 | 1.18 | 1.42 | |
Vis à Tôle DIN 7971-ST3,9x16-F | ||||
126 | 2910211019 | 0.83 | 1.00 | |
Roulement A Aiguilles | ||||
129 | 1610910085 | 11.88 | 14.26 | |
Plaque De Marque | ||||
131 | 1611110696 | 2.71 | 3.25 | |
Bouchon | ||||
137 | 1610591015 | 2.71 | 3.25 | |
Joint | ||||
138 | 1611015043 | 4.10 | 4.92 | |
Joint | ||||
139 | 1610290036 | 3.31 | 3.97 | |
Bague D’etancheite | ||||
141 | 1610290028 | 2.71 | 3.25 | |
Bague De Retour D’huile | ||||
142 | 3613344500 | 7.58 | 9.10 | |
Anneau élastique DIN 7993-28x2 | ||||
143 | 1614601021 | 5.33 | 6.40 | |
Rondelle D’appui | ||||
144 | 1610190028 | 3.31 | 3.97 | |
Anneau de retenue DIN 472-22x1MM | ||||
153 | 2916660007 | 0.83 | 1.00 | |
Anneau de retenue DIN 472-68x2,5MM | ||||
154 | 2916660040 | 1.70 | 2.04 | |
Anneau élastique | ||||
155 | 1614601020 | 1.18 | 1.42 | |
Anneau de retenue DIN 471-12x1-FSt | ||||
156 | 2916650003 | 1.18 | 1.42 | |
Joint torique 45,0x6,0 MM | ||||
160 | 1610210132 | 2.24 | 2.69 | |
Bague D’amortissement | ||||
161 | 1610290031 | 1.94 | 2.33 | |
Joint torique 28,0x5,0 MM | ||||
162 | 1610210133 | 4.10 | 4.92 | |
Joint torique 62,0x3,0 MM | ||||
163 | 1610210134 | 3.31 | 3.97 | |
Joint torique 18x3 MM | ||||
164 | 1900210117 | 2.71 | 3.25 | |
Joint torique 21,0x3,5 MM | ||||
165 | 1610210096 | 2.24 | 2.69 | |
Joint torique 34,0x2,0 MM | ||||
166 | 1610210084 | 1.18 | 1.42 | |
Bague D’etancheite | ||||
167 | 1610283026 | 4.70 | 5.64 | |
Vis Micro-Encapsulee DIN 912-M 5x12-8.8 | ||||
170 | 2914551117 | 1.18 | 1.42 | |
Vis cyl SixPans Creux CHC DIN 912-M5X16-8.8 | ||||
171 | 2910141158 | 0.83 | 1.00 | |
Vis Micro-Encapsulee | ||||
172 | 1613414021 | 0.83 | 1.00 | |
Vis Avec Rondelle Captive 6,3x32 | ||||
173 | 1613433001 | 0.83 | 1.00 | |
Vis A Tete Bombee Torx 5,5x25 | ||||
174 | 1613435010 | 1.18 | 1.42 | |
Tube de Graisse 30 ML | ||||
661 | 1615430010 | 5.33 | 6.40 | |
Koffer kunststof GBH 10DC | ||||
750 | 2605438322 | 114.24 | 137.09 | |
Poignee Auxiliaire | ||||
784 | 1612025043 | 29.75 | 35.70 | |
Diepteaanslag metaal, 310 | ||||
792 | 1613001003 | 5.17 | 6.20 | |
Moteur A Bride Universel 220-240V BLEU | ||||
801 | 1617220073 | 342.01 | 410.41 | |
Moteur A Bride Universel 220-240V BLEU | ||||
803 | 1617220073 | 342.01 | 410.41 | |
Câble d alimentation | ||||
805 | 1617000723 | 23.75 | 28.50 | |
Plaque signalétique | ||||
808 | 160111A3H3 | 1.94 | 2.33 | |
Douille De Commande | ||||
837 | 1617000294 | 26.84 | 32.21 | |
Boitier D’etande | ||||
840 | 1617000992 | 187.62 | 225.14 | |
Porte-Balais | ||||
842 | 1614336016 | 81.47 | 97.76 | |
Ressort Spiral | ||||
842/030 | 1604652015 | 1.94 | 2.33 | |
Jeu De Balais | ||||
842/050 | 1617014126 | 11.88 | 14.26 | |
Vis à Tôle DIN 7981-ST3,5x16-C-H | ||||
842/080 | 2910611012 | 1.70 | 2.04 | |
Rouleau Cylindrique | ||||
846 | 1617000241 | 4.70 | 5.64 | |
Fourchette De Commande | ||||
849 | 1617000991 | 13.93 | 16.72 | |
Plus disponible, pas de remplacement | ||||
860 | 1617000993 | |||
Roue Dentee A Excentrique Z=50 | ||||
872 | 1617000994 | 91.56 | 109.87 | |
Regulateur De Vitesse 220-240V | ||||
880 | 16072335CV | 49.56 | 59.47 | |
Collier De Serrage Ø87 MM | ||||
887 | 1617000807 | 13.93 | 16.72 | |
Jeu Pieces D’usure | ||||
897 | 1617000224 | 73.72 | 88.46 | |
Jeu Pieces D’usure | ||||
898 | 1617000225 | 81.47 | 97.76 |
