Dessins techniques et pièces de rechange Bosch GAS 55 M AFC
Type exact:
3 601 JC3 300
3 601 JC3 300

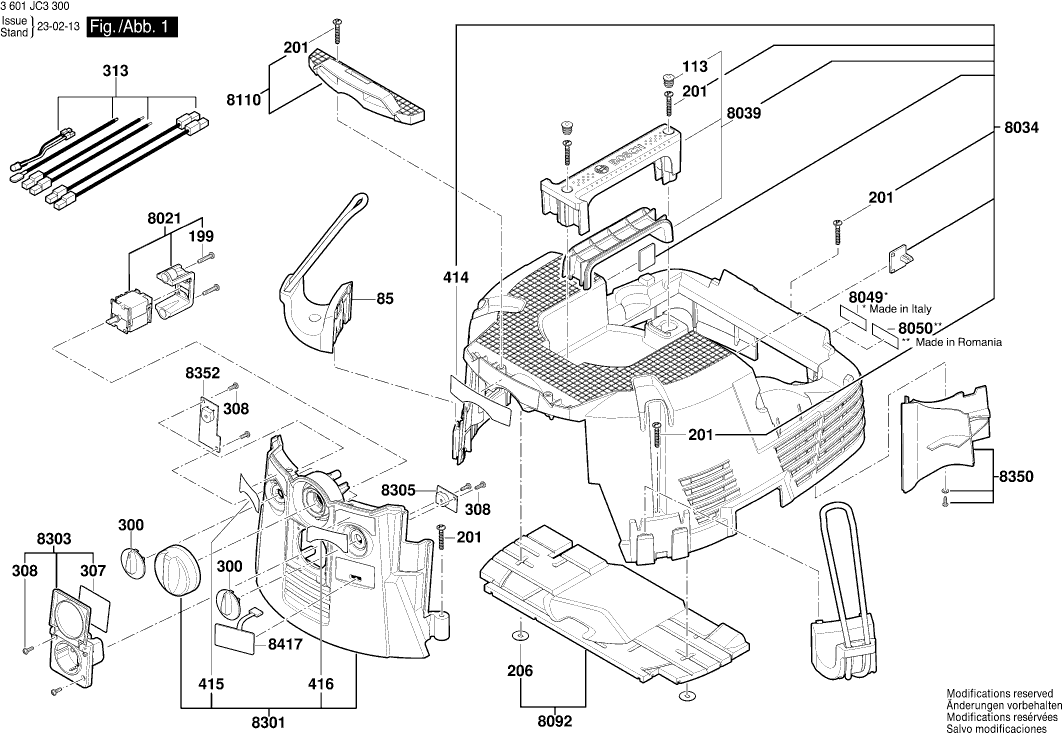

Dessins des BOSCH 3601JC3300 ( GAS55MAFC )
Liste de pièces de rechange des BOSCH 3601JC3300 ( GAS55MAFC )
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC. Le montant exact de la TVA est calculé dans le panier en fonction du pays dans lequel vous souhaitez recevoir le colis.
| Obturateur | ||||
| 24 | 2609200425 | Obturateur | € 7.92 | |
| Aimant | ||||
| 27 | 2609200401 | Aimant | € 7.06 | |
| Piece De Serrage | ||||
| 28 | 2609200423 | Piece De Serrage | € 7.06 | |
| Support | ||||
| 29 | 2609200390 | Support | € 11.66 | |
| Capteur | ||||
| 37 | 2609200427 | Capteur | € 3.31 | |
| Ressort | ||||
| 47 | 2609200483 | Ressort | € 9.22 | |
| Support | ||||
| 53 | 2609200464 | Support | € 15.18 | |
| Support | ||||
| 54 | 2609200465 | Support | € 10.37 | |
| Poignee | ||||
| 57 | 2609200466 | Poignee | € 74.45 | |
| Joint | ||||
| 72 | 2609200420 | Joint | € 10.37 | |
| Carter De Moteur | ||||
| 80 | 2609200409 | Carter De Moteur | € 54.91 | |
| Porte-Tuyau | ||||
| 85 | 2609200436 | Porte-Tuyau | € 36.43 | |
| Cordon | ||||
| 99 | 2609200424 | Cordon | € 7.92 | |
| Joint torique | ||||
| 100 | 2609200392 | Joint torique | € 1.30 | |
| Bouchon | ||||
| 113 | 2609200406 | Bouchon | € 1.00 | |
| Noyau De Ferrite | ||||
| 124 | 2609200569 | Noyau De Ferrite | € 5.76 | |
| Cable Secteur EU | ||||
| 154 | 2609200429 | Cable Secteur EU | € 67.85 | |
| Aimant | ||||
| 170 | 2609200460 | Aimant | € 99.92 | |
| Filtre | ||||
| 190 | 2607432026 | Filtre | € 90.42 | |
| Vis | ||||
| 199 | 2609200422 | Vis | € 1.00 | |
| Vis | ||||
| 201 | 2609200410 | Vis | € 1.00 | |
| Vis | ||||
| 204 | 2609200470 | Vis | € 1.00 | |
| Vis | ||||
| 205 | 2609200400 | Vis | € 1.30 | |
| Element De Positionnement | ||||
| 206 | 2609200414 | Element De Positionnement | € 1.00 | |
| Rondelle Eventail | ||||
| 210 | 2609200399 | Rondelle Eventail | € 1.00 | |
| Vis A Tete Bombee | ||||
| 215 | 2609200397 | Vis A Tete Bombee | € 1.00 | |
| Vis | ||||
| 239 | 2609200469 | Vis | € 1.00 | |
| Bague De Serrage | ||||
| 250 | 2609200454 | Bague De Serrage | € 2.02 | |
| Tuyau Coude | ||||
| 251 | 2608000A13 | Tuyau Coude | € 32.87 | |
| Tuyau d’aspiration | ||||
| 253 | 2608000A15 | Tuyau d’aspiration | € 82.50 | |
| Buse | ||||
| 255 | 2609200455 | Buse | € 29.04 | |
| Buse | ||||
| 259 | 2609200462 | Buse | € 9.22 | |
| Manchon | ||||
| 260 | 2609200463 | Manchon | € 49.76 | |
| Bouton Rotatif | ||||
| 300 | 2609200445 | Bouton Rotatif | € 1.30 | |
| Autocollant 2200W | ||||
| 307 | 2609200447 | Autocollant 2200W | € 3.31 | |
| Vis | ||||
| 308 | 2609200438 | Vis | € 1.00 | |
| Accessoires électriques | ||||
| 313 | 2609200439 | Accessoires électriques | € 22.31 | |
| Boulon | ||||
| 320 | 2609200456 | Boulon | € 2.30 | |
| Piece De Fixation | ||||
| 322 | 2609200461 | Piece De Fixation | € 1.00 | |
| joint d’étanchéité | ||||
| 332 | 2609200457 | joint d’étanchéité | € 3.31 | |
| Klaxon | ||||
| 351 | 2609200408 | Klaxon | € 25.08 | |
| Tuyau | ||||
| 353 | 2609200411 | Tuyau | € 13.33 | |
| Autocollant | ||||
| 414 | 2609200441 | Autocollant | € 5.76 | |
| Autocollant | ||||
| 415 | 2609200442 | Autocollant | € 4.03 | |
| Autocollant | ||||
| 416 | 2609200443 | Autocollant | € 4.03 | |
| Plaque | ||||
| 418 | 2609200459 | Plaque | € 6.48 | |
| Ecriteau Avertisseur | ||||
| 419 | 2609200403 | Ecriteau Avertisseur | € 13.33 | |
| Plaque De Marque | ||||
| 420 | 2609200475 | Plaque De Marque | € 4.03 | |
| Commutateur | ||||
| 8021 | 2609200388 | Commutateur | € 49.76 | |
| Support | ||||
| 8025 | 2609200473 | Support | € 11.66 | |
| Clapet De Soupape | ||||
| 8030 | 2609200396 | Clapet De Soupape | € 49.76 | |
| Carter | ||||
| 8031 | 2609200421 | Carter | € 159.98 | |
| Recouvrement | ||||
| 8032 | 2609200474 | Recouvrement | € 112.33 | |
| Couvercle | ||||
| 8033 | 2609200391 | Couvercle | € 54.91 | |
| Capot | ||||
| 8034 | 2609200430 | Capot | € 125.14 | |
| Reservoir | ||||
| 8035 | 1600A01A4N | Reservoir | € 159.98 | |
| Axe | ||||
| 8036 | 2609200458 | Axe | € 15.18 | |
| Poignee | ||||
| 8039 | 2609200444 | Poignee | € 17.03 | |
| Jeu De Pieces De Fixation | ||||
| 8048 | 2609200468 | Jeu De Pieces De Fixation | € 11.66 | |
| Plaque signalétique GAS 55 M AFC | ||||
| 8049 | 2609200476 | Plaque signalétique GAS 55 M AFC | € 7.06 | |
| Galet De Direction | ||||
| 8058 | 2609200419 | Galet De Direction | € 49.76 | |
| Pochette De Joints | ||||
| 8068 | 2609200431 | Pochette De Joints | € 29.04 | |
| Support | ||||
| 8081 | 2609200472 | Support | € 13.33 | |
| Tapis D’antisonorisation | ||||
| 8090 | 2609200413 | Tapis D’antisonorisation | € 22.31 | |
| Tapis D’antisonorisation | ||||
| 8092 | 2609200437 | Tapis D’antisonorisation | € 13.33 | |
| Roue | ||||
| 8103 | 2609200432 | Roue | € 29.04 | |
| Galet De Direction | ||||
| 8106 | 2609200471 | Galet De Direction | € 45.14 | |
| Moteur | ||||
| 8107 | 2609200415 | Moteur | € 230.34 | |
| Fixation | ||||
| 8110 | 2609200435 | Fixation | € 15.18 | |
| Fixation | ||||
| 8111 | 2609200407 | Fixation | € 15.18 | |
| Jeu De Pieces De Fixation | ||||
| 8113 | 2609200405 | Jeu De Pieces De Fixation | € 13.33 | |
| Couvercle De Filtre | ||||
| 8115 | 2609200393 | Couvercle De Filtre | € 22.31 | |
| Aimant | ||||
| 8160 | 2609200398 | Aimant | € 99.92 | |
| Câble | ||||
| 8161 | 2609200412 | Câble | € 13.33 | |
| Câble | ||||
| 8162 | 1600A01A4J | Câble | € 13.33 | |
| Platine | ||||
| 8175 | 2609200384 | Platine | € 286.97 | |
| Jeu De Pieces De Fixation | ||||
| 8211 | 2609200418 | Jeu De Pieces De Fixation | € 15.18 | |
| Tuyau | ||||
| 8257 | 2608000A06 | Tuyau | € 286.97 | |
| Panneau De Commande | ||||
| 8301 | 2609200440 | Panneau De Commande | € 49.76 | |
| Socle De Prise De Courant | ||||
| 8303 | 2609200446 | Socle De Prise De Courant | € 29.04 | |
| Platine | ||||
| 8305 | 2609200383 | Platine | € 45.14 | |
| Raccord De Vidange | ||||
| 8310 | 2609200395 | Raccord De Vidange | € 41.05 | |
| Boitier De Ressort | ||||
| 8321 | 2609200428 | Boitier De Ressort | € 17.03 | |
| Piece Usinee | ||||
| 8350 | 2609200433 | Piece Usinee | € 15.18 | |
| Platine | ||||
| 8352 | 2609200382 | Platine | € 125.14 | |
| Accouplement | ||||
| 8370 | 2609200417 | Accouplement | € 32.87 | |
| Accouplement | ||||
| 8375 | 2609200416 | Accouplement | € 32.87 | |
| Manchon | ||||
| 8376 | 1600A01A4L | Manchon | € 15.18 | |
| Clavier à effleurement | ||||
| 8417 | 2609200387 | Clavier à effleurement | € 54.91 | |
