Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601JE50K0 (GAS15)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

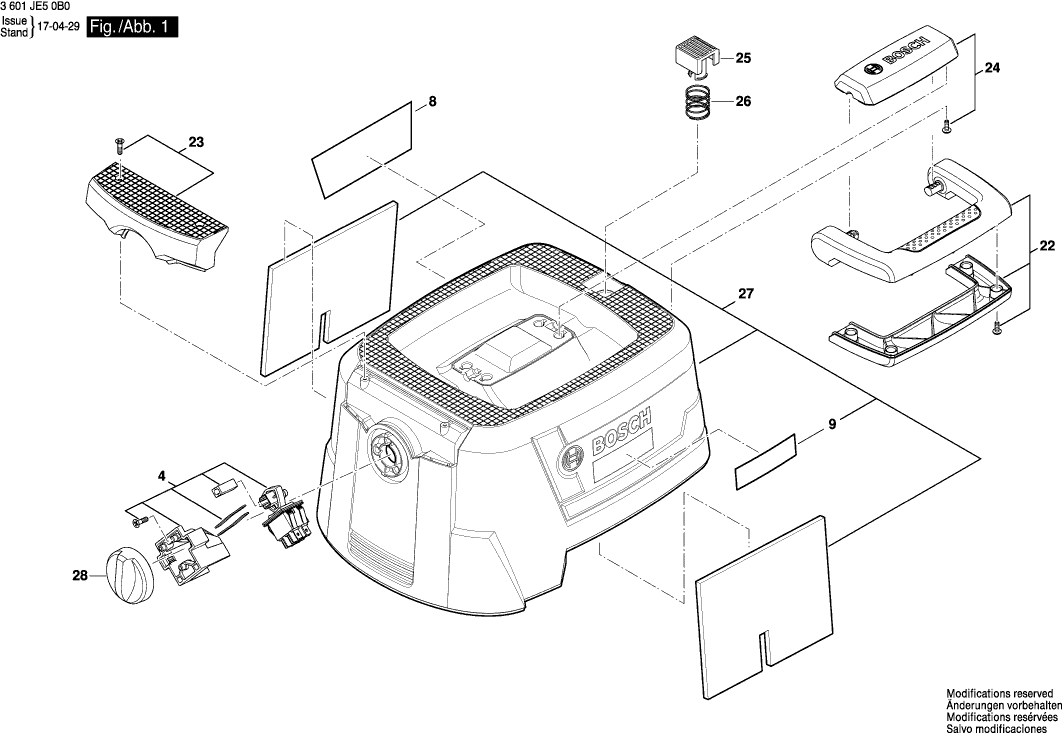

Dessins des Bosch 3601JE50K0 (GAS15)
Liste de pièces de rechange des Bosch 3601JE50K0 (GAS15)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Jeu De Pieces Contacteur | ||||
| 4 | 1619PA7289 | 10.90 | 13.08 | |
| Câble d alimentation | ||||
| 5 | 1619PA7300 | 21.30 | 25.56 | |
| Plaque signalétique | ||||
| 8 | 1619PB0185 | 0.83 | 1.00 | |
| Plaque De Marque GAS 15 | ||||
| 9 | 1619PB2132 | 1.00 | 1.20 | |
| Poignee | ||||
| 22 | 1619PA7266 | 3.44 | 4.13 | |
| Recouvrement | ||||
| 23 | 1619PA7268 | 3.44 | 4.13 | |
| Recouvrement | ||||
| 24 | 1619PA7269 | 1.00 | 1.20 | |
| Touche | ||||
| 25 | 1619PA7270 | 1.00 | 1.20 | |
| Ressort De Compression | ||||
| 26 | 1619PA7271 | 1.00 | 1.20 | |
| Capot | ||||
| 27 | 1619PA7281 | 21.30 | 25.56 | |
| Bouton Rotatif | ||||
| 28 | 1619PA7290 | 1.49 | 1.79 | |
| Joint | ||||
| 32 | 1619PA7301 | 1.49 | 1.79 | |
| Piece De Serrage | ||||
| 33 | 1619PA7304 | 1.00 | 1.20 | |
| Tige De Raccordement | ||||
| 34 | 1619PA7305 | 1.00 | 1.20 | |
| Soupape | ||||
| 35 | 1619PA7306 | 2.40 | 2.88 | |
| Carter De Moteur | ||||
| 36 | 1619PA7307 | 21.30 | 25.56 | |
| Moteur | ||||
| 38 | 1619PA7310 | 71.68 | 86.02 | |
| Pochette De Joints | ||||
| 39 | 1619PA7311 | 8.35 | 10.02 | |
| Joint | ||||
| 40 | 1619PA7312 | 1.00 | 1.20 | |
| Carter | ||||
| 41 | 1619PA7313 | 14.94 | 17.93 | |
| joint d’étanchéité | ||||
| 42 | 1619PA7314 | 2.40 | 2.88 | |
| Filtre | ||||
| 43 | 1619PA7315 | 23.90 | 28.68 | |
| Support de filtre | ||||
| 44 | 1619PA7316 | 3.44 | 4.13 | |
| Verrou De Maintien | ||||
| 45 | 1619PA7318 | 4.18 | 5.02 | |
| Galet De Direction | ||||
| 46 | 1619PA7319 | 4.18 | 5.02 | |
| Galet De Direction | ||||
| 47 | 1619PA7320 | 4.18 | 5.02 | |
| Reservoir | ||||
| 48 | 1619PA7331 | 27.81 | 33.37 | |
| Cable De Connexion | ||||
| 49 | 1619PA7342 | 4.58 | 5.50 | |
| Porte-Filtre | ||||
| 50 | 1619PA7410 | 5.81 | 6.97 | |
| Sac filtre | ||||
| 61 | 1619PA8370 | 8.48 | 10.18 | |
| Tuyau aspirer | ||||
| 651 | 1619PA7322 | 34.82 | 41.78 | |
| Plus disponible, pas de remplacement | ||||
| 652 | 1619PA7325 | |||
| Tuyau D’aspiration | ||||
| 653 | 1619PA7324 | 14.94 | 17.93 | |
| Brosse à moquette | ||||
| 654 | 1619PA7327 | 9.67 | 11.60 | |
| Embout Pour Jointures | ||||
| 655 | 1619PA7328 | 2.40 | 2.88 | |
| Filtre | ||||
| 656 | 1619PA7285 | 4.18 | 5.02 | |
| Sac A Poussiere | ||||
| 657 | 1619PA7329 | 2.08 | 2.50 | |
| Jeu De Balais | ||||
| 810 | 1619PA7345 | 9.67 | 11.60 | |
