Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601FC4100 ( EXSA18V-32 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

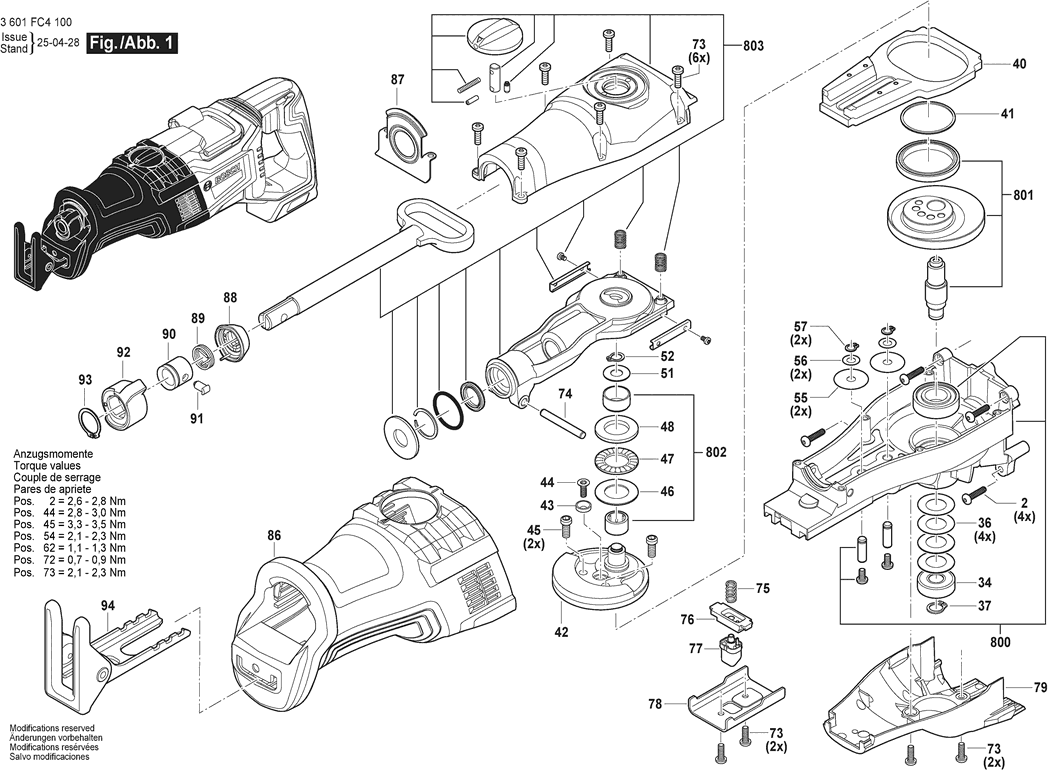

Dessins des Bosch 3601FC4100 ( EXSA18V-32 )
Liste de pièces de rechange des Bosch 3601FC4100 ( EXSA18V-32 )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Jeu De Boitiers | ||||
| 1 | 1617S023N0 | 39.14 | 46.97 | |
| Vis A Tete Bombee Torx | ||||
| 2 | 2603490023 | 1.00 | 1.20 | |
| Plaque de Calage | ||||
| 3 | 1600A01UT1 | 1.00 | 1.20 | |
| Groupe moteur | ||||
| 4 | 1617S021TF | 122.80 | 147.36 | |
| Vis A Tete Bombee Torx | ||||
| 5 | 2603490018 | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 6 | 2914491410 | 1.00 | 1.20 | |
| Commutateur | ||||
| 7 | 1617S021TG | 13.13 | 15.76 | |
| Regulateur De Vitesse | ||||
| 8 | 1617S021TH | 136.48 | 163.78 | |
| Equipement D’eclairage | ||||
| 9 | 1617S021TJ | 5.81 | 6.97 | |
| Regulateur De Vitesse | ||||
| 10 | 1617S021TK | 27.81 | 33.37 | |
| Carte Imprimee Equipee | ||||
| 11 | 1617S021TL | 11.37 | 13.64 | |
| Plaque De Contact | ||||
| 12 | 1617S021TM | 11.37 | 13.64 | |
| Ressort De Compression | ||||
| 13 | 2604690055 | 1.00 | 1.20 | |
| VIS C M4X34 | ||||
| 14 | 160343003T | 1.00 | 1.20 | |
| Piece De Guidage | ||||
| 15 | 1617S021TN | 3.44 | 4.13 | |
| Ressort De Compression | ||||
| 16 | 1604612012 | 1.00 | 1.20 | |
| Levier De Verrouillage | ||||
| 17 | 1617S021TP | 2.40 | 2.88 | |
| Capuchon A Crans D'arret | ||||
| 18 | 1619P11992 | 1.49 | 1.79 | |
| Plaque De Marque | ||||
| 25 | 1617S023N1 | 11.37 | 13.64 | |
| Plaque signalétique | ||||
| 26 | 1617S0226E | 9.67 | 11.60 | |
| Autocollant | ||||
| 28 | 1617S021VF | 4.94 | 5.93 | |
| Autocollant | ||||
| 29 | 1617S021VG | 2.40 | 2.88 | |
| Roulement A Billes Rigide | ||||
| 34 | 1617S021V1 | 4.18 | 5.02 | |
| Rondelle ressort | ||||
| 36 | 1617S021V2 | 2.40 | 2.88 | |
| Anneau de retenue | ||||
| 37 | 2916650001 | 2.40 | 2.88 | |
| Contrepoids | ||||
| 40 | 1617S021TT | 43.12 | 51.74 | |
| Bague Entretoise | ||||
| 41 | 1617S021TU | 4.18 | 5.02 | |
| Excentrique | ||||
| 42 | 1617S021TV | 21.30 | 25.56 | |
| Rondelle De Compensation | ||||
| 43 | 1617S021TW | 2.86 | 3.43 | |
| Vis A Tete Bombee Torx | ||||
| 44 | 2609111845 | 1.00 | 1.20 | |
| Vis | ||||
| 45 | 1617S021TY | 2.08 | 2.50 | |
| Rondelle Du Roulement Ax | ||||
| 46 | 1610101608 | 2.08 | 2.50 | |
| Butee A Aiguilles | ||||
| 47 | 1610920001 | 3.44 | 4.13 | |
| Rondelle Du Roulement Ax | ||||
| 48 | 1617S021U1 | 10.90 | 13.08 | |
| Rondelle De Compensation | ||||
| 51 | 1617S021U2 | 3.44 | 4.13 | |
| Anneau de retenue | ||||
| 52 | 2916640905 | 1.49 | 1.79 | |
| Rondelle D’ajustage | ||||
| 55 | 1617S021V3 | 2.40 | 2.88 | |
| Rondelle De Compensation | ||||
| 56 | 2600100040 | 1.49 | 1.79 | |
| Anneau de retenue | ||||
| 57 | 2916640003 | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 73 | 2603410049 | 1.49 | 1.79 | |
| Axe De Chape | ||||
| 74 | 1617S021U3 | 4.94 | 5.93 | |
| Ressort De Compression | ||||
| 75 | 1617S021U4 | 2.40 | 2.88 | |
| Pont | ||||
| 76 | 2601016124 | 3.44 | 4.13 | |
| Bouton-Poussoir | ||||
| 77 | 1617S021U5 | 3.44 | 4.13 | |
| Tole De Maintien | ||||
| 78 | 1617S021U6 | 6.73 | 8.08 | |
| Couvercle | ||||
| 79 | 1617S021U7 | 6.73 | 8.08 | |
| Vis A Tete Bombee Torx | ||||
| 85 | 1619P06252 | 1.49 | 1.79 | |
| Tuyau En Caoutchouc | ||||
| 86 | 1617S021U9 | 16.79 | 20.15 | |
| Tole De Protection | ||||
| 87 | 1617S021UA | 4.94 | 5.93 | |
| Recouvrement | ||||
| 88 | 1617S021UB | 3.44 | 4.13 | |
| Ressort De Torsion | ||||
| 89 | 2604690067 | 1.00 | 1.20 | |
| Douille | ||||
| 90 | 2600406038 | 5.81 | 6.97 | |
| Axe Tendeur | ||||
| 91 | 2602388026 | 2.08 | 2.50 | |
| Manchon De Serrage | ||||
| 92 | 1617S021UC | 11.37 | 13.64 | |
| Anneau de retenue DIN 471 18x1,2MM | ||||
| 93 | 2916650009 | 1.00 | 1.20 | |
| Plaque De Base | ||||
| 94 | 1617S021UD | 27.81 | 33.37 | |
| Boitier D’engrenage | ||||
| 800 | 1617S021VP | 43.12 | 51.74 | |
| Unite A Engrenages | ||||
| 801 | 1617S021VR | 47.53 | 57.04 | |
| Jeu de Roulem. Aiguilles | ||||
| 802 | 1617S021VS | 16.79 | 20.15 | |
| Unite De Levage | ||||
| 803 | 1617S021VT | 88.83 | 106.60 | |
| Unite De Reception | ||||
| 804 | 1617S023MZ | 31.42 | 37.70 | |
