Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3600HB9A01 ( CITYMOWER18 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

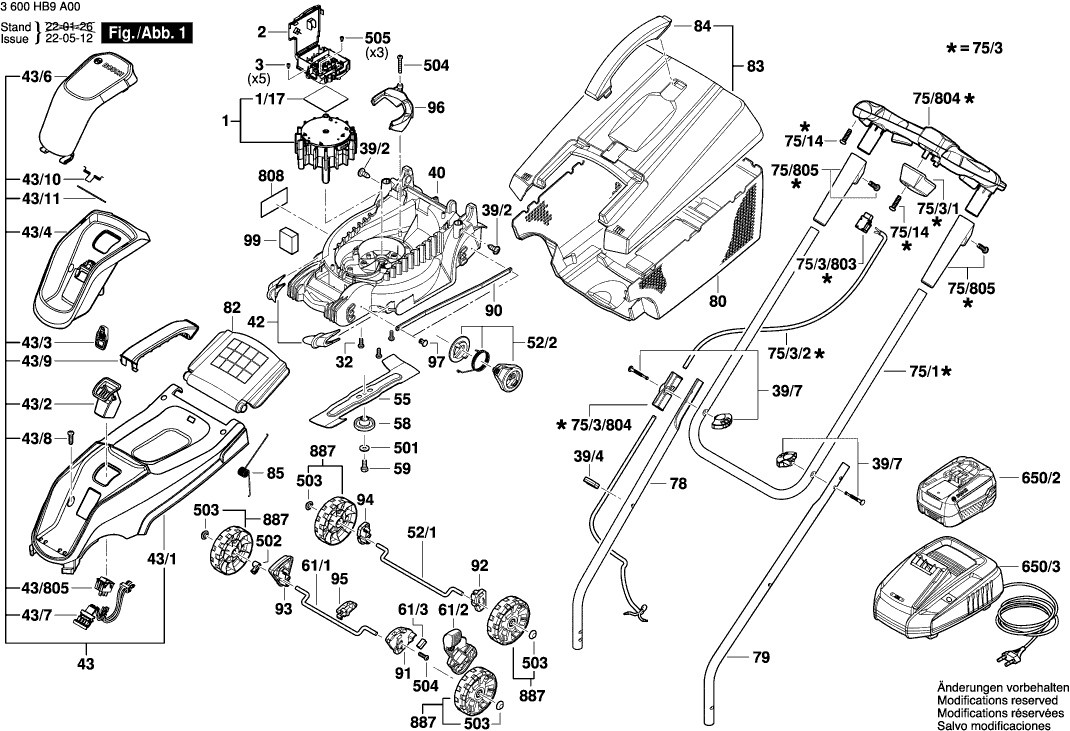

Dessins des Bosch 3600HB9A01 ( CITYMOWER18 )
Liste de pièces de rechange des Bosch 3600HB9A01 ( CITYMOWER18 )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Moteur à Courant Continu | ||||
| 1 | 160702267Y | 101.94 | 122.33 | |
| Film thermique conducteur | ||||
| 1/17 | 1600A01Z1R | 6.54 | 7.85 | |
| Module électronique | ||||
| 2 | 16072335JD | 81.47 | 97.76 | |
| VIS C M4X34 | ||||
| 3 | 160343003T | 0.83 | 1.00 | |
| Vis | ||||
| 32 | F016L66162 | 0.83 | 1.00 | |
| Vis M5x8 Csk Hd. | ||||
| 39/2 | F016L36542 | 1.94 | 2.33 | |
| Support De Cable ROTAK II | ||||
| 39/4 | F016L66895 | 0.83 | 1.00 | |
| Ecrou A Ailettes | ||||
| 39/7 | F016L66155 | 1.70 | 2.04 | |
| Carter tondeuse NOIR | ||||
| 40 | F016L66678 | 15.71 | 18.85 | |
| Peigne | ||||
| 42 | 1600A028FR | 5.33 | 6.40 | |
| Capot De Moteur | ||||
| 43 | 1600A028X5 | 67.25 | 80.70 | |
| Capot De Moteur | ||||
| 43/1 | 1600A027RC | 12.41 | 14.89 | |
| BROCHE D'ARRET | ||||
| 43/10 | 1600A01U7F | 0.83 | 1.00 | |
| Ressort De Torsion | ||||
| 43/11 | 1600A01U7E | 1.18 | 1.42 | |
| Boitier D’interrupteur | ||||
| 43/2 | 1600A01LD4 | 3.31 | 3.97 | |
| CLE | ||||
| 43/3 | 1600A027RD | 1.18 | 1.42 | |
| Support de batterie | ||||
| 43/4 | 1600A01D9H | 13.93 | 16.72 | |
| Couvercle de batterie | ||||
| 43/6 | 1600A028UA | 13.93 | 16.72 | |
| Faisceau De Cables | ||||
| 43/7 | 1600A01LX1 | 9.53 | 11.44 | |
| Vis à tête cylindrique | ||||
| 43/8 | 1618C00426 | 0.83 | 1.00 | |
| Commutateur | ||||
| 43/805 | F016104250 | 6.54 | 7.85 | |
| Poignee De Transport | ||||
| 43/9 | 1600A01D9D | 9.53 | 11.44 | |
| Axe | ||||
| 52/1 | F016L68031 | 2.24 | 2.69 | |
| Levier | ||||
| 52/2 | F016L68050 | 5.33 | 6.40 | |
| COUTEAU DE TONDEUSE | ||||
| 55 | 1600A025F8 | 10.73 | 12.88 | |
| Entretoise | ||||
| 58 | F016L68024 | 4.10 | 4.92 | |
| Vis Tête Hexagonale | ||||
| 59 | 160343508F | 0.83 | 1.00 | |
| Axe | ||||
| 61/1 | F016L68029 | 1.94 | 2.33 | |
| Levier | ||||
| 61/2 | F016L68012 | 2.24 | 2.69 | |
| Ressort | ||||
| 61/3 | F016L68027 | 1.94 | 2.33 | |
| Pas d'informations disponibles, non commandable | ||||
| 75/1 | F016L68054 | |||
| Vis Autotaraudeuse 4x19 MM | ||||
| 75/14 | F016T49429 | 0.83 | 1.00 | |
| Unite De Connexion | ||||
| 75/3 | F016L90849 | 13.93 | 16.72 | |
| Boitier Connect A Fiches | ||||
| 75/3/1 | F016L67218 | 4.10 | 4.92 | |
| Plus disponible, pas de remplacement | ||||
| 75/3/2 | F016L90847 | |||
| Jeu De Pieces Contacteur | ||||
| 75/3/803 | F016104163 | 11.88 | 14.26 | |
| Guidage De Cable | ||||
| 75/3/804 | F016104213 | 6.54 | 7.85 | |
| Pas d'informations disponibles, non commandable | ||||
| 75/804 | F016105287 | |||
| Douille | ||||
| 75/805 | F016104361 | 3.31 | 3.97 | |
| Manche NOIR | ||||
| 78 | F016L66682 | 6.54 | 7.85 | |
| Manche NOIR | ||||
| 79 | F016L66655 | 6.54 | 7.85 | |
| collecteur inférieur | ||||
| 80 | F016L66683 | 11.88 | 14.26 | |
| Languette De Protection | ||||
| 82 | 1600A027RE | 3.31 | 3.97 | |
| Collecteur supérieur | ||||
| 83 | 1600A027RF | 7.58 | 9.10 | |
| Poignee De Transport | ||||
| 84 | F016L66685 | 2.24 | 2.69 | |
| Ressort de fermeture | ||||
| 85 | F016L66687 | 1.18 | 1.42 | |
| Piece D’articulation | ||||
| 90 | F016L68025 | 5.83 | 7.00 | |
| Insert | ||||
| 91 | F016L68007 | 1.18 | 1.42 | |
| Insert | ||||
| 92 | F016L68008 | 1.18 | 1.42 | |
| Insert | ||||
| 93 | F016L68009 | 1.18 | 1.42 | |
| Insert | ||||
| 94 | F016L68010 | 1.18 | 1.42 | |
| Insert | ||||
| 95 | F016L68011 | 1.18 | 1.42 | |
| GRILLAGE DÉCORATIF | ||||
| 96 | F016L68018 | 1.18 | 1.42 | |
| Clip D Appareil | ||||
| 97 | F016L68014 | 1.18 | 1.42 | |
| Poids D’equilibrage | ||||
| 99 | F016L68034 | 6.54 | 7.85 | |
| Rondelle plate Ø8,15 MM | ||||
| 501 | F016T40590 | 1.18 | 1.42 | |
| Bague De Calage Ø8,15 MM | ||||
| 502 | F016L68015 | 0.83 | 1.00 | |
| Capuchon De Securite Ø8 MM NOIR | ||||
| 503 | F016T48990 | 0.83 | 1.00 | |
| Vis six lobes embase E | ||||
| 504 | F016L68124 | 0.83 | 1.00 | |
| Vis autotaradeuse p. défo M4x8 | ||||
| 505 | 2603410048 | 1.18 | 1.42 | |
| Bloc D Accus PBA 18V 6,0Ah W-C | ||||
| 650/2 | 1607A3501Y | 130.32 | 156.38 | |
| Bloc d`Accus PBA 18V 5,0Ah W-C | ||||
| 650/2 | 1607A350FE | 113.29 | 135.95 | |
| Chargeur GB AL 1830 CV 230/14,4-18V 1h | ||||
| 650/3 | 2607225967 | 67.25 | 80.70 | |
| Chargeur Rapide EU AL 1830 CV 230/14,4-18V 1h | ||||
| 650/3 | 2607225965 | 44.82 | 53.78 | |
| Plaque signalétique | ||||
| 808 | 160111A8XM | 1.94 | 2.33 | |
| Roue | ||||
| 887 | F016104220 | 8.45 | 10.14 | |
