Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0600852903 ( AXT3000HP )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Bosch 0600852903 ( AXT3000HP )

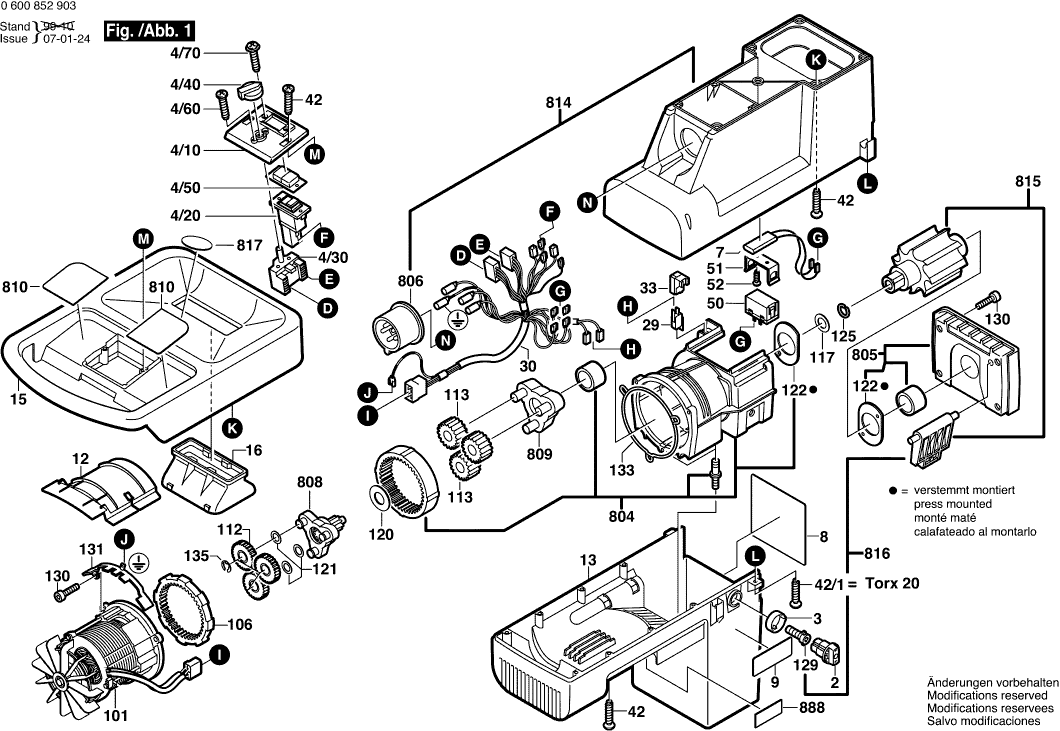

Dessins techniques 1
Cliquez pour agrandir

Dessins techniques 2
Cliquez pour agrandir

Liste de pièces de rechange des Bosch 0600852903 ( AXT3000HP )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Plus disponible, pas de remplacement
2 1600591021

Plus disponible, pas de remplacement
3 1600290034

Plaque D’interrupteur ROUGE
4/10 1605190186 4.10 4.92

Plus disponible, pas de remplacement
4/20 1607200154

Plus disponible, pas de remplacement
4/30 1607200131

Bouton De Commande
4/40 1602025029 1.94 2.33

Plus disponible, pas de remplacement
4/50 1605500207

Vis A Tete Bombee KT 4,0x14
4/60 1603425001 2.24 2.69

Vis A Tete Bombee 4x12 MM
4/70 2914211503 1.18 1.42

Condenseur
7 1607328055 13.93 16.72

Plaque signalétique
8 1601118A10 2.71 3.25

Plaquette Indicatrice
9 1601118928 1.94 2.33

Plaque De Recouvrement
12 1605500190 1.70 2.04

Boitier Inferieur VERT
13 1605190057 40.61 48.73

Couvercle De Carter NOIR
15 1605190189 49.56 59.47

Plus disponible, pas de remplacement
16 1605190055

Plus disponible, pas de remplacement
29 1607200134

Faisceau De Cables
30 1604449022 26.84 32.21

Porte-Interrupteur
33 1605190059 0.83 1.00

Vis autotaradeuse p. défo TORX-T20
42 1603435054 1.18 1.42

Vis autotaradeuse p. défo TORX-T20
42/1 1603435054 1.18 1.42

Relais
50 1607211011 26.84 32.21

Coin De Montage
51 1601321042 4.10 4.92

Vis A Tete Bombee 4x12 MM
52 2914211503 1.18 1.42

Moteur 230V
101 1607220047 304.19 365.03

Roue A Denture Interieure Z=112
106 1606334006 18.19 21.83

Roue D’engrenage Z=49
112 1606317088 4.70 5.64

Roue D’engrenage Z=23
113 1606318008 15.71 18.85

Rondelle De Friction
117 1600100032 0.83 1.00

Rondelle De Friction
120 1600100027 1.18 1.42

Rondelle De Friction
121 1600100029 1.18 1.42

Plus disponible, pas de remplacement
122 1601034040

Anneau élastique 10 DIN 9045
125 2916600006 1.18 1.42

Vis de réglage
129 1603490004 2.24 2.69

Vis autotaradeuse p. défo M6x25 MM
130 1603414010 1.18 1.42

Tole De Maintien
131 1601329028 0.83 1.00

Plus disponible, pas de remplacement
133 1600290035

Anneau D’arret DIN 6799-12-FST
135 2916080014 0.83 1.00

Cle A Fourche Simple SW10
651 1607950527 2.24 2.69

Boite De Recuperation
652 1605411031 8.45 10.14

Tournevis Coude SW5
653 1607950057 1.94 2.33

Axe
668 1607000957 11.88 14.26

Rondelle plate
673 1600190030 1.18 1.42

Rondelle plate
673/1 1600190030 1.18 1.42

Ecrou Hex DIN 985-M6-8
674 2915061004 0.83 1.00

Boulon A Tete Bombee DIN 603 M6x50
675 2910281213 1.18 1.42

Ecrou Borgne DIN 1587-M6-M-6
677 2915151001 2.24 2.69

Plus disponible, pas de remplacement
804 1607000819

Plus disponible, pas de remplacement
805 1607000813

Element De Connexion
806 1605190188 12.41 14.89

Bati
807 1607000829 40.61 48.73

Cage Transmis. Planetaire
808 1607000814 49.56 59.47

Cage Transmis. Planetaire
809 1607000820 18.19 21.83

Plaquette Indicatrice
810 1601118A81 0.83 1.00

Boitier Superieur VERT
814 1605190187 44.82 53.78

Tete De Cisaillement
815 1607000821 130.32 156.38

Plus disponible, pas de remplacement
816 1601000001

Etiquette Adhesive
817 1601118916 0.83 1.00

Roue Ø200 MM
869 1609351088 9.53 11.44

Plus disponible, pas de remplacement
869/020 1609351075

Plaque signalétique
888 160111A3H5 1.94 2.33
