Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3600H03300 ( AXT25TC )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Bosch 3600H03300 ( AXT25TC )

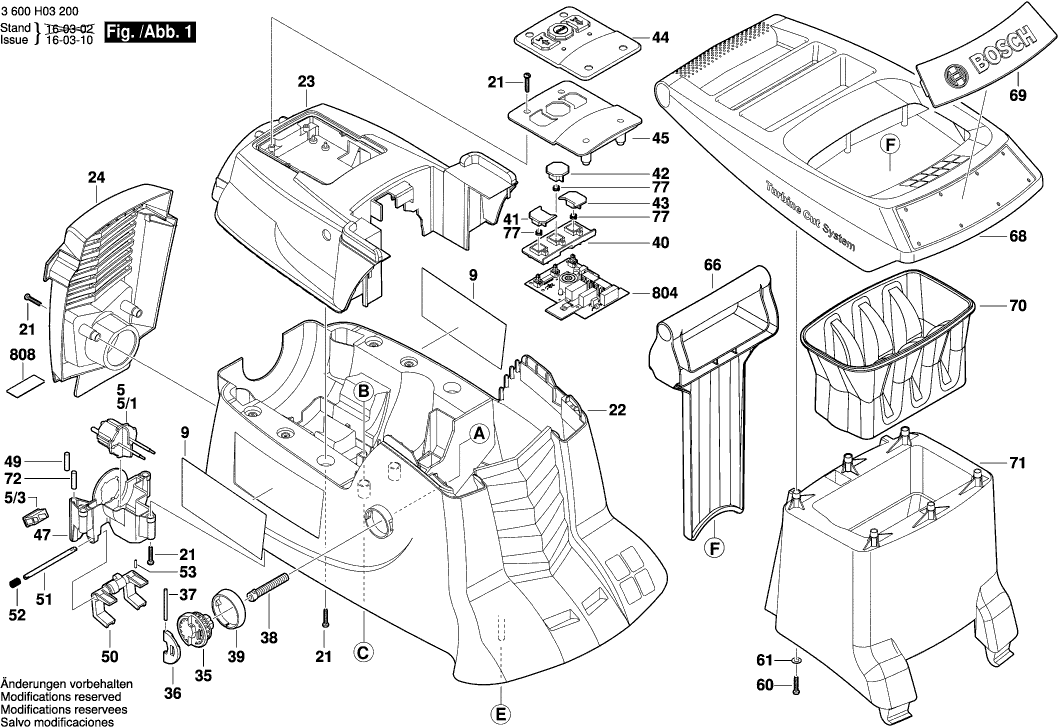

Dessins techniques 1
Cliquez pour agrandir

Dessins techniques 2
Cliquez pour agrandir

Dessins techniques 3
Cliquez pour agrandir

Liste de pièces de rechange des Bosch 3600H03300 ( AXT25TC )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA
Vis
2/1/10 2609003830 0.83 1.00
Anneau de retenue
2/1/13 2609004198 0.83 1.00
Carter
2/1/14 2609003833 81.47 97.76
Insert
2/1/15 2609003834 4.70 5.64
Flasque-Palier
2/1/17 2609003836 11.88 14.26
joint d’étanchéité
2/1/19 2609003838 0.83 1.00
Palier Fritte
2/1/22 2609003841 1.18 1.42
Roue Planétaire
2/1/23 2609003842 20.42 24.50
Rondelle
2/1/24 2609003843 1.94 2.33
Plus disponible, pas de remplacement
2/1/25 2609003844
Boulon
2/1/26 2609003845 0.83 1.00
Cage Transmis. Planetaire
2/1/27 2609003846 9.53 11.44
Plus disponible, pas de remplacement
2/1/28 2609003847
Roulement A Aiguilles
2/1/29 2609003848 1.70 2.04
Vis
2/1/3 2609003824 0.83 1.00
Roue Planétaire
2/1/30 2609003849 11.88 14.26
Anneau de retenue
2/1/31 2609003850 0.83 1.00
Ventilateur
2/1/36 2609003854 6.54 7.85
Anneau de retenue
2/1/37 2609003855 0.83 1.00
Plus disponible, pas de remplacement
2/1/38 2609002792
Condensateur Pour Moteurs
2/1/39 2609007667 18.19 21.83
Rondelle Elastique
2/1/4 2609003825 0.83 1.00
Lame de turbine
2/1/73 2609002763 220.13 264.16
Vis cyl SixPans Creux CHC
2/1/78 2910400244 0.83 1.00
Plaque De Jonction
2/1/8 2609003828 9.53 11.44
Anneau D’arret
2/1/81 2609003315 0.83 1.00
Plaque
2/1/9 2609003829 5.33 6.40
Joint torique
2/2/6 2609004197 0.83 1.00
Jeu de câbles EU
5 2609003149 26.84 32.21
Commutateur
5/2 2609003145 5.83 7.00
Bascule De Commcetation
5/3 2609003517 5.83 7.00
Plaque De Marque AXT 25 TC
9 2609003153 2.24 2.69
Vis A Tete Bombee Torx 4x25
21 2603490024 1.18 1.42
Carter
22 2609002554 26.84 32.21
Boitier Superieur
23 2609002555 9.53 11.44
Arriere De Boitier
24 2609004513 15.71 18.85
Clapet
25 2609002557 4.10 4.92
Ressort
26 2609003144 1.18 1.42
Boulon
27 2609002795 1.70 2.04
Boulon
29 2609002791 5.33 6.40
Anneau de retenue DIN 471-8x0,8 FSt
31 2916640005 0.83 1.00
Bouton
32 2609004515 1.70 2.04
Plus disponible, pas de remplacement
35 2609002804
Plus disponible, pas de remplacement
36 2609002805
Boulon
37 2609002806 0.83 1.00
Vis De Reglage
38 2609003539 5.33 6.40
Plus disponible, pas de remplacement
39 2609002754
Fixation
40 2609003140 1.18 1.42
Chape
41 2609003399 1.18 1.42
Chape
42 2609003400 1.18 1.42
Chape
43 2609003401 1.18 1.42
Coussin De Caoutchouc
44 2609002755 9.53 11.44
Plaque De Recouvrement
45 2609003076 1.94 2.33
Vis A Tete Bombee M4x8
46 2603413035 0.83 1.00
Boîtier prise
47 2609004519 2.71 3.25
Relais
48 2609005130 9.53 11.44
Interrupteur Lame souple
49 2609003540 15.71 18.85
Barre De Culbutage
50 2609004603 1.94 2.33
Boulon
51 2609002846 4.10 4.92
Ressort
52 2609002847 0.83 1.00
Goupille Elastique
53 2609002793 0.83 1.00
Goupille de serrage
54 1600A020TT 0.83 1.00
Cadre D’appui
55 2609004243 113.29 135.95
Axe De Liaison
56 2609003267 4.10 4.92
Axe De Liaison
57 2609003268 4.70 5.64
Ecrou
58 2609003551 1.18 1.42
Train De Roues
59 1607000E3U 15.71 18.85
Roue
59 2609003159 7.58 9.10
Vis A Tete Bombee Torx 4x40
60 2603490027 0.83 1.00
Rondelle plate DIN 9021-B 4,3-ST
61 2916011892 0.83 1.00
Axe D’arret
62 F016L64669 1.18 1.42
Vis autotaradeuse p. défo 4,8x22
63 2609003552 0.83 1.00
Boite De Recuperation
65 2609006904 36.85 44.22
Poussoir
66 2609002752 5.33 6.40
Poignee
68 2609003622 23.75 28.50
Marque De Fabrique AXT 25 D
69 2609002685 5.33 6.40
Reservoir
70 2609002562 12.41 14.89
Puit
71 2609002564 26.84 32.21
Aimant
72 2609002799 3.31 3.97
Rondelle A Dents DIN 6797-A4,3-FST
76 2916030006 0.83 1.00
Ressort De Compression
77 2609003683 1.18 1.42
Rondelle DIN 9021-6,4x18x1,6
80 2610386712 1.94 2.33
Cache palier vissable
801 2609004913 67.25 80.70
Moteur
802 2609004911 209.26 251.11
Unité de montage EL
804 1600A00H67 81.47 97.76
Tole De Guidage
805 2609004916 23.75 28.50
Joint torique
805/6 2609004197 0.83 1.00
Vis
807 2609003827 1.18 1.42
Plaque signalétique
808 2609003157 1.94 2.33
Goupille Cylindr. Fendue
816 2609004989 1.70 2.04
Arbre
820 2609006274 29.75 35.70
