Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3600H03201 ( AXT23TC )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Bosch 3600H03201 ( AXT23TC )

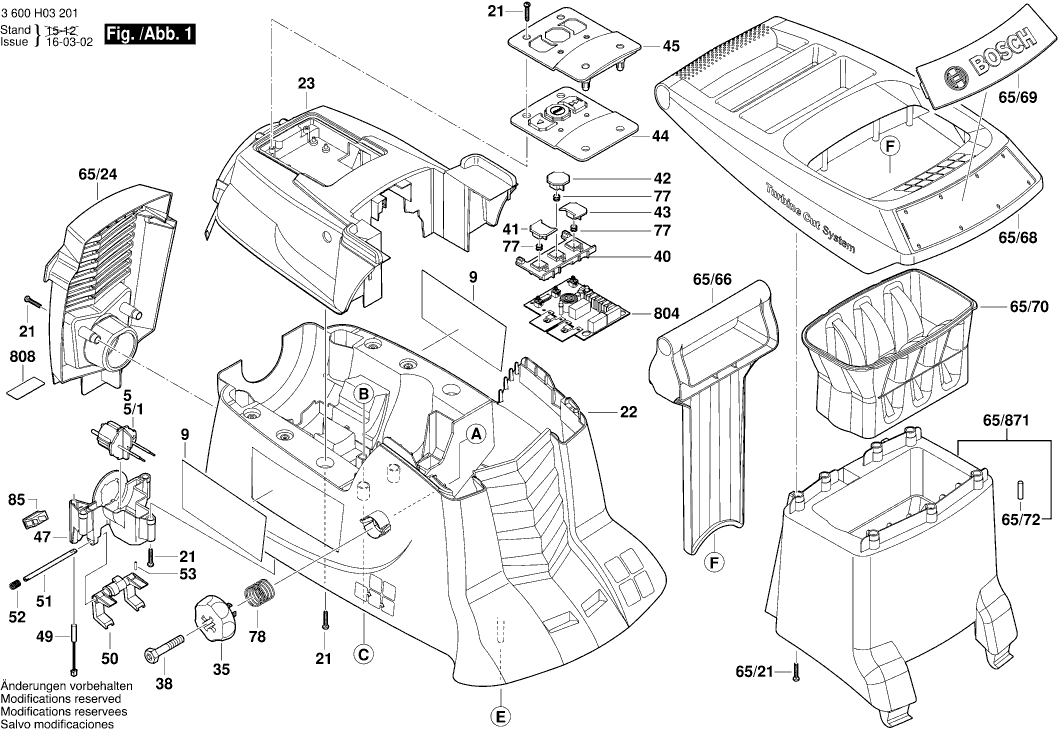

Dessins techniques 1
Cliquez pour agrandir

Dessins techniques 2
Cliquez pour agrandir

Dessins techniques 3
Cliquez pour agrandir

Liste de pièces de rechange des Bosch 3600H03201 ( AXT23TC )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Vis
2/2/10 2609003830 0.83 1.00

Carter
2/2/14 2609003833 81.47 97.76

Insert
2/2/15 2609003834 4.70 5.64

Flasque-Palier
2/2/17 2609003836 11.88 14.26

joint d’étanchéité
2/2/19 2609003838 0.83 1.00

Palier Fritte
2/2/22 2609003841 1.18 1.42

Roue Planétaire
2/2/23 2609003842 20.42 24.50

Rondelle
2/2/24 2609003843 1.94 2.33

Vis
2/2/3 2609003824 0.83 1.00

Ventilateur
2/2/36 2609003854 6.54 7.85

Anneau de retenue
2/2/37 2609003855 0.83 1.00

Piece De Serrage
2/2/38 2609004582 5.33 6.40

Condensateur Pour Moteurs
2/2/39 2609007667 18.19 21.83

Rondelle Elastique
2/2/4 2609003825 0.83 1.00

Boulon
2/2/50 2609004520 18.19 21.83

Joint torique
2/2/6 2609004197 0.83 1.00

Vis cyl SixPans Creux CHC
2/2/78 2910400244 0.83 1.00

Plaque De Jonction
2/2/8 2609003828 9.53 11.44

Anneau D’arret
2/2/81 2609003315 0.83 1.00

Boitier D’engrenage
2/2/844 2609007456 36.85 44.22

Plaque
2/2/9 2609003829 5.33 6.40

Lame de turbine
2/73 2609002763 220.13 264.16

Jeu de câbles EU
5 2609003149 26.84 32.21

Garniture De Cable UK
5/1 2609003515 44.82 53.78

Plaque De Marque AXT 23 TC
9 2609003152 2.24 2.69

Vis A Tete Bombee Torx 4x25
21 2603490024 1.18 1.42

Carter
22 2609004511 33.45 40.14

Boitier Superieur
23 2609004512 18.19 21.83

Clapet
25 2609004514 4.10 4.92

Ressort
26 2609003144 1.18 1.42

Boulon
27 2609002795 1.70 2.04

Bouton
32 2609004515 1.70 2.04

Bouton
35 2609004516 1.70 2.04

Vis De Reglage
38 2609004602 5.33 6.40

Fixation
40 2609004640 2.71 3.25

Chape
41 2609003399 1.18 1.42

Chape
42 2609003400 1.18 1.42

Chape
43 2609003401 1.18 1.42

Coussin De Caoutchouc
44 2609002755 9.53 11.44

Plaque De Recouvrement
45 2609004607 2.24 2.69

Vis A Tete Bombee M4x8
46 2603413035 0.83 1.00

Boîtier prise
47 2609004519 2.71 3.25

Relais
48 2609005130 9.53 11.44

Interrupteur Lame souple
49 2609003540 15.71 18.85

Barre De Culbutage
50 2609004603 1.94 2.33

Boulon
51 2609002846 4.10 4.92

Ressort
52 2609002847 0.83 1.00

Goupille Elastique
53 2609002793 0.83 1.00

Goupille de serrage
54 1600A020TT 0.83 1.00

Axe De Liaison
56 2609003267 4.10 4.92

Axe De Liaison
57 2609003268 4.70 5.64

Ecrou
58 2609003551 1.18 1.42

Vis autotaradeuse p. défo 4,8x22
63 2609003552 0.83 1.00

Vis A Tete Bombee Torx 4x25
65/21 2603490024 1.18 1.42

Arriere De Boitier
65/24 2609004513 15.71 18.85

Cadre D’appui
65/55 2609004243 113.29 135.95

Train De Roues
65/59 1607000E3U 15.71 18.85

Axe D’arret
65/62 F016L64669 1.18 1.42

Poussoir
65/66 2609002752 5.33 6.40

Poignee
65/68 2609004641 23.75 28.50

Marque De Fabrique AXT 25 D
65/69 2609002685 5.33 6.40

Reservoir
65/70 2609004606 13.93 16.72

Aimant
65/72 2609002799 3.31 3.97

Boite De Recuperation
65/865 2609006904 36.85 44.22

Puit
65/871 2609006903 29.75 35.70

Rondelle A Dents DIN 6797-A4,3-FST
76 2916030006 0.83 1.00

Ressort De Compression
77 2609003683 1.18 1.42

Ressort Oscillant
78 2609004604 0.83 1.00

Rondelle DIN 9021-6,4x18x1,6
80 2610386712 1.94 2.33

Collier De Cable
82 2609003117 0.83 1.00

Commutateur
84 2609003145 5.83 7.00

Bascule De Commcetation
85 2609003517 5.83 7.00

Cache palier vissable
801 2609004913 67.25 80.70

Moteur
802 2609004990 209.26 251.11

Roue A Denture Interieure
802/32 2609003851 10.73 12.88

Unité de montage EL
804 1600A00H67 81.47 97.76

Tole De Guidage
805 2609004916 23.75 28.50

Joint torique
805/6 2609004197 0.83 1.00

Vis
807 2609003827 1.18 1.42

Plaque signalétique
808 160111A3XC 1.94 2.33

Goupille Cylindr. Fendue
816 2609004989 1.70 2.04

Arbre
820 2609006274 29.75 35.70

Train De Roues
860/59 1607000E3U 15.71 18.85

Roue
860/59 2609003159 7.58 9.10
