Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3600HA5401 (ART30)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

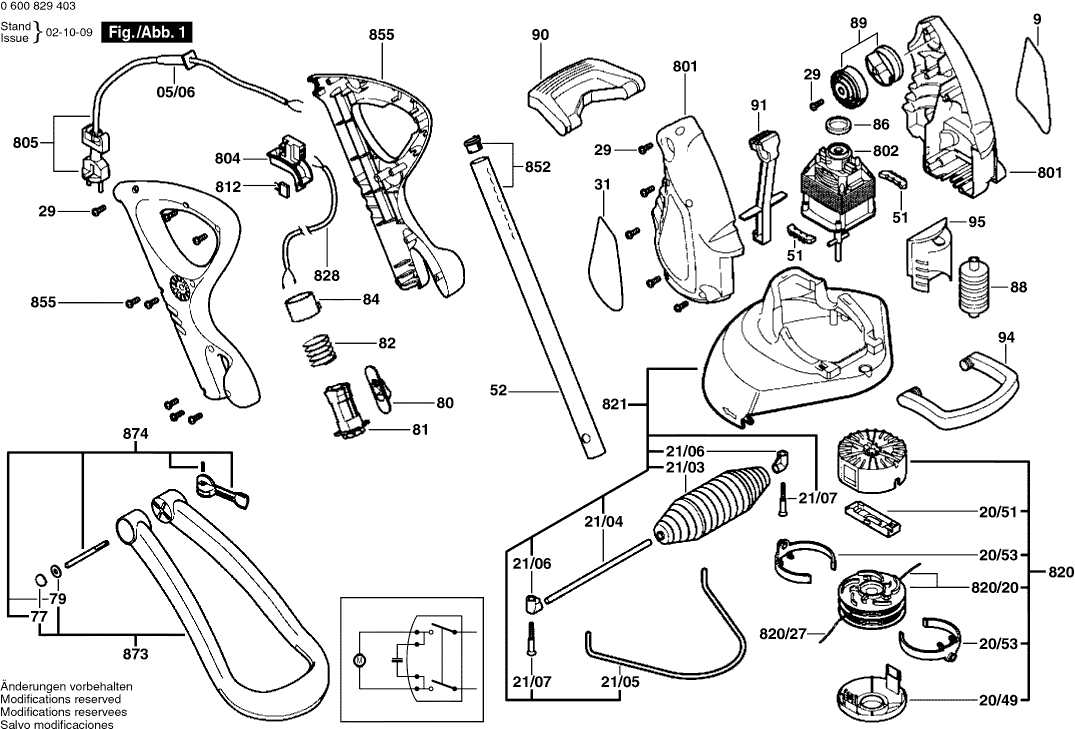

Dessins des Bosch 3600HA5401 (ART30)
Liste de pièces de rechange des Bosch 3600HA5401 (ART30)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Support De Cable | ||||
| 3 | 2601035004 | 2.08 | 2.50 | |
| Vis A Tete Bombee Torx | ||||
| 4 | 2603490021 | 1.00 | 1.20 | |
| Câble d alimentation EU 4,6m | ||||
| 5 | 2609006505 | 10.90 | 13.08 | |
| Cable De Raccordement | ||||
| 6 | 2609006506 | 9.67 | 11.60 | |
| Plaque De Marque ART 30 | ||||
| 9 | 160111C04T | 2.40 | 2.88 | |
| Vis | ||||
| 18 | 2603490022 | 1.00 | 1.20 | |
| Boitier Superieur | ||||
| 21 | 2609005935 | 10.90 | 13.08 | |
| Bande De Protection ARGENT | ||||
| 22 | 2609006031 | 1.00 | 1.20 | |
| Bande De Protection ARGENT | ||||
| 23 | 2609006032 | 1.00 | 1.20 | |
| Elément de contact | ||||
| 24 | 2609005954 | 1.00 | 1.20 | |
| Carter Supplementaire | ||||
| 25 | 1600A00Z7T | 4.94 | 5.93 | |
| Unite De Blocage | ||||
| 26 | 2609006030 | 1.00 | 1.20 | |
| Ressort | ||||
| 27 | 2609005955 | 1.00 | 1.20 | |
| Butee D’ecartement | ||||
| 28 | 2609007609 | 1.00 | 1.20 | |
| Trigger | ||||
| 29 | 2609005972 | 1.00 | 1.20 | |
| Bouton De Mise Au Point | ||||
| 31 | 2609006034 | 5.81 | 6.97 | |
| Ressort | ||||
| 32 | 2609005961 | 1.00 | 1.20 | |
| Tuyau | ||||
| 33 | 2609007113 | 12.82 | 15.38 | |
| Tube De Guidage | ||||
| 34 | 2609006272 | 2.08 | 2.50 | |
| Poignee | ||||
| 35 | 2609005974 | 4.18 | 5.02 | |
| Boulon | ||||
| 36 | 2609006298 | 1.00 | 1.20 | |
| Bouton | ||||
| 37 | 2609005975 | 2.08 | 2.50 | |
| Agrafe | ||||
| 38/3 | 2609007092 | 1.00 | 1.20 | |
| Tournevis Torx 20 | ||||
| 38/4 | 1600A004NJ | 4.18 | 5.02 | |
| Protection Contre Coups | ||||
| 38/5 | 2609006039 | 2.40 | 2.88 | |
| Agrafe | ||||
| 39 | 2609007092 | 1.00 | 1.20 | |
| Protection Contre Coups | ||||
| 40 | 2609006039 | 2.40 | 2.88 | |
| Unite De Coupe | ||||
| 41 | 2609006038 | 1.49 | 1.79 | |
| Vis | ||||
| 42 | 2603490022 | 1.00 | 1.20 | |
| GARNITURE CAOUTCHOUC | ||||
| 43 | 2609005952 | 1.00 | 1.20 | |
| Capot | ||||
| 44 | 2609005932 | 1.00 | 1.20 | |
| Couverture de la bobine | ||||
| 52 | 1600A00X61 | 2.40 | 2.88 | |
| Train De Roues | ||||
| 656 | 2609007342 | 10.90 | 13.08 | |
| Tournevis Torx 20 | ||||
| 699 | 1600A004NJ | 4.18 | 5.02 | |
| Boitier Inferieur | ||||
| 801 | 1607000E1G | 21.30 | 25.56 | |
| Moteur | ||||
| 802 | 1607000C6J | 43.12 | 51.74 | |
| Plaque signal tique | ||||
| 808 | 160111A7X1 | 2.40 | 2.88 | |
| Capot De Protection Ø 30mm | ||||
| 838 | 1600A004T8 | 16.79 | 20.15 | |
| Cartouche Fil De Coupe | ||||
| 849 | 1600A003TX | 10.90 | 13.08 | |
