Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3600H85B03 (ARM32R)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

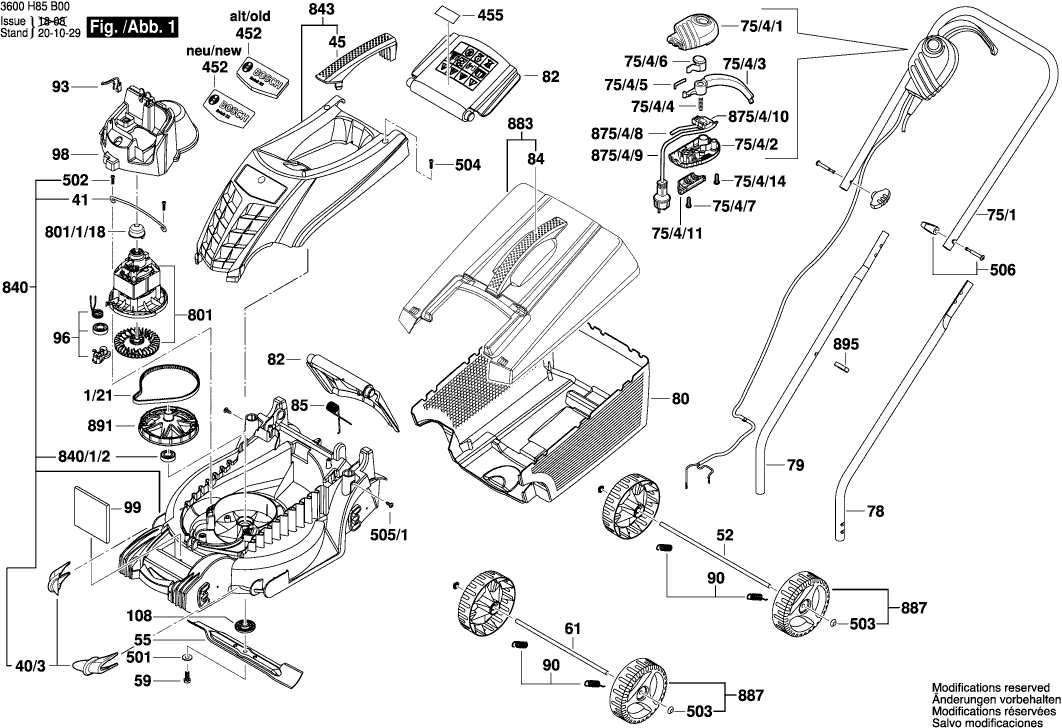

Dessins des Bosch 3600H85B03 (ARM32R)
Liste de pièces de rechange des Bosch 3600H85B03 (ARM32R)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Courroie D’entrainement | ||||
| 1/21 | F016L66677 | 6.73 | 8.08 | |
| Peigne ROUGE | ||||
| 40/3 | F016L66697 | 1.49 | 1.79 | |
| Element De Support | ||||
| 41 | F016L67976 | 1.00 | 1.20 | |
| Poignee De Transport | ||||
| 45 | F016L66654 | 2.86 | 3.43 | |
| Axe | ||||
| 52 | F016L66849 | 7.46 | 8.95 | |
| COUTEAU DE TONDEUSE | ||||
| 55 | 1600A025F8 | 12.82 | 15.38 | |
| Vis Tête Hexagonale M8x20 MM | ||||
| 59 | F016T48547 | 2.40 | 2.88 | |
| Axe | ||||
| 61 | F016L66848 | 7.46 | 8.95 | |
| Poignee | ||||
| 75/1 | F016L62792 | 18.94 | 22.73 | |
| Plus disponible, pas de remplacement | ||||
| 75/4/1 | F016L66234 | |||
| Piece De Serrage | ||||
| 75/4/11 | F016L66236 | 1.00 | 1.20 | |
| Vis Autotaraudeuse | ||||
| 75/4/14 | F016T49429 | 1.00 | 1.20 | |
| Boitier D’interrupteur | ||||
| 75/4/2 | F016L66235 | 2.40 | 2.88 | |
| Plus disponible, pas de remplacement | ||||
| 75/4/3 | F016L66238 | |||
| Plus disponible, pas de remplacement | ||||
| 75/4/4 | F016L66240 | |||
| Plus disponible, pas de remplacement | ||||
| 75/4/5 | F016L66416 | |||
| Bouton AGC 18 | ||||
| 75/4/6 | F016F05705 | 1.00 | 1.20 | |
| Vis Autotaraudeuse | ||||
| 75/4/7 | F016T49429 | 1.00 | 1.20 | |
| Manche NOIR | ||||
| 78 | F016L66682 | 8.35 | 10.02 | |
| Manche NOIR | ||||
| 79 | F016L66655 | 8.35 | 10.02 | |
| collecteur inférieur | ||||
| 80 | F016L66683 | 13.13 | 15.76 | |
| Languette De Protection | ||||
| 82 | F016L66686 | 4.18 | 5.02 | |
| Poignee De Transport | ||||
| 84 | F016L66685 | 2.86 | 3.43 | |
| Ressort de fermeture | ||||
| 85 | F016L66687 | 1.49 | 1.79 | |
| Ressort | ||||
| 90 | F016L65773 | 1.49 | 1.79 | |
| Plus disponible, pas de remplacement | ||||
| 93 | F016L65199 | |||
| Tendeur De Bande | ||||
| 96 | F016L68711 | 5.27 | 6.32 | |
| Écran acoustique | ||||
| 98 | F016L66688 | 4.94 | 5.93 | |
| Poids D’equilibrage | ||||
| 99 | F016L68420 | 12.82 | 15.38 | |
| Poids D’equilibrage | ||||
| 99 | F016L66698 | 7.32 | 8.78 | |
| Flasque De Palier | ||||
| 108 | F016L66689 | 1.49 | 1.79 | |
| Marque De Fabrique ARM 32 R alt | ||||
| 452 | F016L68673 | 2.86 | 3.43 | |
| Marque De Fabrique | ||||
| 452 | 1600A0233X | 2.40 | 2.88 | |
| Etiquette Adhesive | ||||
| 455 | F016L67252 | 2.40 | 2.88 | |
| Rondelle plate Ø8,15 NOIR | ||||
| 501 | F016T48185 | 3.44 | 4.13 | |
| Vis | ||||
| 502 | F016L68323 | 1.00 | 1.20 | |
| Capuchon De Securite | ||||
| 503 | F016T48990 | 1.00 | 1.20 | |
| Vis Autotaraudeuse | ||||
| 504 | F016T49429 | 1.00 | 1.20 | |
| Vis M5x8 Csk Hd. | ||||
| 505/1 | F016L36542 | 2.40 | 2.88 | |
| Ecrou A Ailettes | ||||
| 506 | F016L66155 | 2.08 | 2.50 | |
| Moteur | ||||
| 801 | F016104035 | 110.30 | 132.36 | |
| Chape | ||||
| 801/1/18 | F016L64499 | 1.00 | 1.20 | |
| Carter tondeuse | ||||
| 840 | F016104246 | 31.42 | 37.70 | |
| Palier-Coussinet 6002-2RS | ||||
| 840/1/2 | F016L67442 | 3.44 | 4.13 | |
| Capot De Moteur | ||||
| 843 | F016104033 | 18.94 | 22.73 | |
| Interrupteur | ||||
| 875/4/10 | F016F05717 | 13.13 | 15.76 | |
| Plus disponible, pas de remplacement | ||||
| 875/4/8 | F016104088 | |||
| Plus disponible, pas de remplacement | ||||
| 875/4/9 | F016104086 | |||
| Collecteur supérieur | ||||
| 883 | F016104032 | 21.30 | 25.56 | |
| Roue | ||||
| 887 | F016104038 | 7.46 | 8.95 | |
| Arbre D’entrainement | ||||
| 891 | 1600A02AZ3 | 13.13 | 15.76 | |
| Support De Cable ROTAK II | ||||
| 895 | F016L66895 | 1.00 | 1.20 | |
