Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3600H77B00 ( AQUATAK150PROX )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Bosch 3600H77B00 ( AQUATAK150PROX )

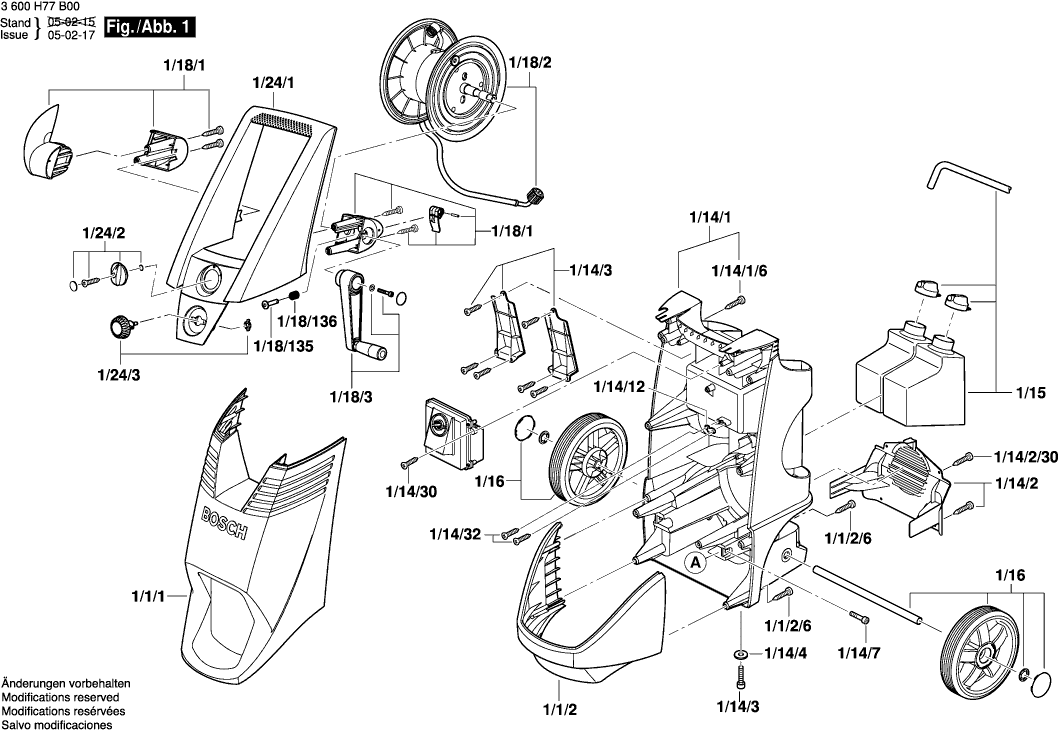

Dessins techniques 1
Cliquez pour agrandir

Dessins techniques 2
Cliquez pour agrandir

Dessins techniques 3
Cliquez pour agrandir

Dessins techniques 4
Cliquez pour agrandir

Liste de pièces de rechange des Bosch 3600H77B00 ( AQUATAK150PROX )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Carter
1/1/1 F016F03577 44.82 53.78

Carter
1/1/2 F016F03500 33.45 40.14

Vis
1/1/2/6 F016F03343 1.70 2.04

Jeu De Pieces
1/10 F016F03575 81.47 97.76

Joint
1/10/96 F016F03457 20.42 24.50

Jeu De Pieces
1/11 F016F03076 26.84 32.21

Moteur
1/13 F016F03477 388.20 465.84

Vis M6x20
1/13/112 F016F03009 1.18 1.42

Carter
1/14/1 F016F03511 130.32 156.38

Vis
1/14/1/6 F016F03343 1.70 2.04

Piece De Serrage
1/14/12 F016F03035 2.71 3.25

Carter
1/14/2 F016F03567 9.53 11.44

Vis
1/14/2/30 F016F03517 1.94 2.33

Recouvrement
1/14/3 F016F03568 5.33 6.40

Vis
1/14/3 F016F03512 0.83 1.00

Vis
1/14/30 F016F03517 1.94 2.33

Vis 4;8x16 ZINC
1/14/32 F016F03034 0.83 1.00

Rondelle De Butee
1/14/4 F016F03513 0.83 1.00

Vis
1/14/7 F016F03512 0.83 1.00

Reservoir
1/15 F016F03581 36.85 44.22

Roue
1/16 F016F03520 36.85 44.22

Soupape
1/17 F016F03054 10.73 12.88

Jeu De Pieces
1/18/1 F016F03578 12.41 14.89

Porte-Tuyau
1/18/2 F016F03582 233.78 280.54

Poignee
1/18/3 F016F03583 33.45 40.14

Jeu De Pieces
1/19 F016F03576 91.56 109.87

Câble d alimentation
1/19/1 F016F03478 55.25 66.30

Carter
1/19/10 F016F03337 2.71 3.25

Vis
1/19/73 F016F03343 1.70 2.04

Plus disponible, pas de remplacement
1/19/74 F016F03376

Vis
1/19/79 F016F02894 0.83 1.00

Plus disponible, pas de remplacement
1/19/80 F016F03101

Rondelle De Butee
1/19/92 F016F03031 0.83 1.00

Vis M4x12
1/19/94 F016F03032 0.83 1.00

Tete De Commande
1/2 F016F03574 81.47 97.76

Rondelle De Butee
1/2/12 F016F03482 0.83 1.00

Joint torique
1/2/15 F016F03484 0.83 1.00

Rondelle De Butee
1/2/16 F016F03485 0.83 1.00

Joint torique 8,73x1,78 MM
1/2/23 F016F03483 0.83 1.00

Joint torique 14,0x1,78 MM
1/2/28 F016F03487 0.83 1.00

Joint torique 12,42x1,78 MM
1/2/29 F016F03486 0.83 1.00

Manometre
1/2/38 F016F03432 26.84 32.21

Joint torique
1/2/43 F016F03431 0.83 1.00

Carter
1/20 F016F03409 8.45 10.14

Tubulure D’arrivee
1/21 F016F03441 6.54 7.85

Poignee
1/24/1 F016F03579 29.75 35.70

Bouton
1/24/2 F016F03570 1.94 2.33

Bouton De Mise Au Point
1/24/3 F016F03580 29.75 35.70

Soupape
1/5 F016F03011 9.53 11.44

Culasse
1/6 F016F03435 81.47 97.76

Vis
1/6/1 F016F03436 1.18 1.42

Joint torique
1/6/49 F016F03437 1.18 1.42

Joint torique 14x22x6 schwarz
1/6/61 F016F03438 5.33 6.40

Raccord A Visser
1/7 F016F03014 12.41 14.89

Carter
1/8 F016F03439 81.47 97.76

Joint torique
1/8/53 F016F03564 0.83 1.00

Joint torique
1/8/54 F016F03565 1.18 1.42

Joint torique 80,60x2,62
1/8/57 F016F03016 1.18 1.42

Capuchon De Fermeture
1/8/66 F016F03070 7.58 9.10

Vis
1/8/67 F016F03440 0.83 1.00

Roulement A Billes
1/9 F016F03017 26.84 32.21

Poignee
2/1 F016F03549 67.25 80.70

Lance
2/6 F016F03540 55.25 66.30

Plus disponible, pas de remplacement
2/6/1 F016F03541

Plus disponible, pas de remplacement
2/8 F016F03542
