Dessins techniques et pièces de rechange Bosch AKE 40-17 S
Type exact:
0 600 836 203
0 600 836 203

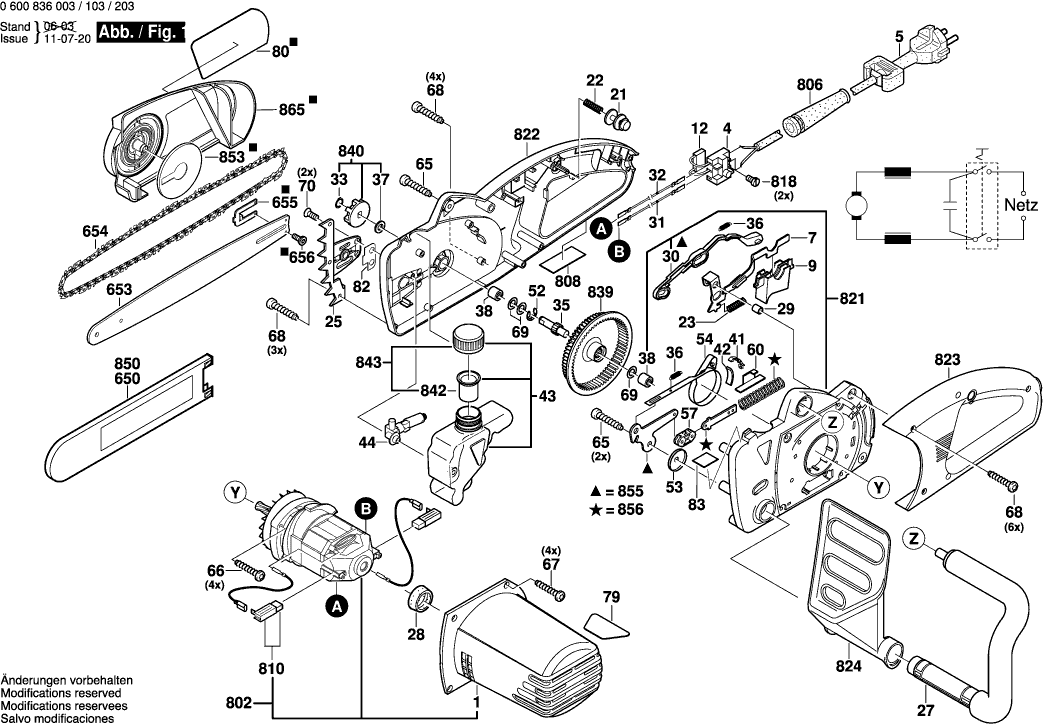

Dessins des BOSCH 0600836203 ( AKE40-17S )
Liste de pièces de rechange des BOSCH 0600836203 ( AKE40-17S )
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC. Le montant exact de la TVA est calculé dans le panier en fonction du pays dans lequel vous souhaitez recevoir le colis.
| Carter De Moteur | ||||
| 1 | 1605190228 | Carter De Moteur | € 6.80 | |
| Épuisé | ||||
| 4 | 1607200156 | Épuisé | ||
| Câble d alimentation EU 230V 0,55m 2 x 1,0mm H07 R | ||||
| 5 | 1604460242 | Câble d alimentation EU 230V 0,55m 2 x 1,0mm H07 R | € 8.32 | |
| Levier | ||||
| 7 | 1602002008 | Levier | € 6.80 | |
| Bouton-Poussoir | ||||
| 9 | 1603231020 | Bouton-Poussoir | € 2.12 | |
| Condensateur Antiparasit. | ||||
| 12 | 2609004863 | Condensateur Antiparasit. | € 3.48 | |
| Axe De Blocage | ||||
| 21 | 1600390019 | Axe De Blocage | € 1.36 | |
| Ressort De Compression | ||||
| 22 | 1604617008 | Ressort De Compression | € 1.00 | |
| Ressort De Compression | ||||
| 23 | 1604617009 | Ressort De Compression | € 1.00 | |
| Support De Sabre | ||||
| 25 | 1601098008 | Support De Sabre | € 6.05 | |
| Poignee | ||||
| 27 | 1605133045 | Poignee | € 13.44 | |
| Bague Intermediaire | ||||
| 28 | 1600206038 | Bague Intermediaire | € 1.36 | |
| Coussinet | ||||
| 29 | 1600300096 | Coussinet | € 1.36 | |
| Poussoir | ||||
| 30 | 1602319022 | Poussoir | € 3.48 | |
| Cable De Connexion | ||||
| 31 | 1604431003 | Cable De Connexion | € 2.12 | |
| Cable De Connexion | ||||
| 32 | 1604431004 | Cable De Connexion | € 2.42 | |
| Anneau de retenue DIN 471-10x1MM-FSt | ||||
| 33 | 2916650001 | Anneau de retenue DIN 471-10x1MM-FSt | € 1.36 | |
| Arbre | ||||
| 35 | 1606100039 | Arbre | € 13.44 | |
| Ressort De Traction | ||||
| 36 | 1604650016 | Ressort De Traction | € 1.00 | |
| Rondelle De Feutre | ||||
| 37 | 1600205037 | Rondelle De Feutre | € 1.00 | |
| Douille à aiguilles | ||||
| 38 | 2600917006 | Douille à aiguilles | € 3.48 | |
| Épuisé | ||||
| 41 | 1601329038 | Épuisé | ||
| Segment De Frein | ||||
| 42 | 1600026004 | Segment De Frein | € 9.68 | |
| Reservoir D’huile | ||||
| 43 | 1605405004 | Reservoir D’huile | € 15.31 | |
| Pompe A Huile | ||||
| 44 | 1605437003 | Pompe A Huile | € 15.31 | |
| Anneau D’arret DIN 6799-9-FSt | ||||
| 52 | 2916080012 | Anneau D’arret DIN 6799-9-FSt | € 1.36 | |
| Rondelle A Epaulement | ||||
| 53 | 1600328030 | Rondelle A Epaulement | € 1.36 | |
| Ruban De Frein | ||||
| 54 | 1604652020 | Ruban De Frein | € 5.14 | |
| Porte-Levier | ||||
| 57 | 1600390018 | Porte-Levier | € 2.88 | |
| Plateau De Pression | ||||
| 60 | 1600590012 | Plateau De Pression | € 1.36 | |
| Vis A Tete Bombee 5x22 | ||||
| 65 | 2914211528 | Vis A Tete Bombee 5x22 | € 1.00 | |
| Vis A Tete Bombee 5x22 | ||||
| 66 | 2914211528 | Vis A Tete Bombee 5x22 | € 1.00 | |
| Vis A Tete Bombee 4x18 MM,TORX T20 | ||||
| 67 | 2914201506 | Vis A Tete Bombee 4x18 MM,TORX T20 | € 1.00 | |
| Vis A Tete Bombee 4x18 MM,TORX T20 | ||||
| 68 | 2914201506 | Vis A Tete Bombee 4x18 MM,TORX T20 | € 1.00 | |
| Rondelle De Friction | ||||
| 69 | 1600100038 | Rondelle De Friction | € 1.36 | |
| Vis à Tôle 4,2x13 | ||||
| 70 | 2910601325 | Vis à Tôle 4,2x13 | € 1.00 | |
| Plaquette Indicatrice | ||||
| 79 | 1601118A25 | Plaquette Indicatrice | € 2.42 | |
| Épuisé | ||||
| 80 | 1601118A29 | Épuisé | ||
| Joint | ||||
| 82 | 1601010009 | Joint | € 2.12 | |
| Autocollant | ||||
| 83 | 1601118A64 | Autocollant | € 3.48 | |
| Protege-Chaine | ||||
| 650 | 1605510329 | Protege-Chaine | € 9.68 | |
| Rail De Guidage 400 MM | ||||
| 653 | 1602317007 | Rail De Guidage 400 MM | € 61.36 | |
| Chaine A Scier AKE 40 | ||||
| 654 | 2609007365 | Chaine A Scier AKE 40 | € 33.14 | |
| Plaque De Reglage | ||||
| 655 | 1601015035 | Plaque De Reglage | € 6.05 | |
| Vis à tête fraisée | ||||
| 656 | 1603421003 | Vis à tête fraisée | € 1.00 | |
| Épuisé | ||||
| 802 | 1607000A40 | Épuisé | ||
| Manchon | ||||
| 806 | 2609005766 | Manchon | € 2.88 | |
| Plaque signalétique | ||||
| 808 | 160111A3H3 | Plaque signalétique | € 2.42 | |
| Porte-Balais | ||||
| 810 | 1607000A43 | Porte-Balais | € 19.43 | |
| Vis à tête cylindrique M3x6,5-4.8 | ||||
| 818 | 2603410001 | Vis à tête cylindrique M3x6,5-4.8 | € 1.36 | |
| Coquille | ||||
| 821 | 1607000A44 | Coquille | € 13.44 | |
| Coquille | ||||
| 822 | 1607000884 | Coquille | € 55.37 | |
| Poignee | ||||
| 823 | 1605133046 | Poignee | € 29.28 | |
| Épuisé | ||||
| 824 | 1615510004 | Épuisé | ||
| Roue A Denture Interieure | ||||
| 839 | 1607000A06 | Roue A Denture Interieure | € 15.31 | |
| Pignon à chaîne | ||||
| 840 | 1607000885 | Pignon à chaîne | € 6.05 | |
| Tamis | ||||
| 842 | 1607431000 | Tamis | € 5.14 | |
| Bouchon de Réservoir | ||||
| 843 | 1607000A47 | Bouchon de Réservoir | € 6.80 | |
| Couvercle Anti-Poussiere | ||||
| 853 | 1605190190 | Couvercle Anti-Poussiere | € 2.88 | |
| Bras De Levier | ||||
| 855 | 1607000A41 | Bras De Levier | € 4.24 | |
| Guide A Ressort | ||||
| 856 | 1607000A42 | Guide A Ressort | € 2.88 | |
| Épuisé | ||||
| 865 | 1607000887 | Épuisé | ||
