Dessins techniques et pièces de rechange Bosch AKE 40
Type exact:
3 600 H34 003
3 600 H34 003

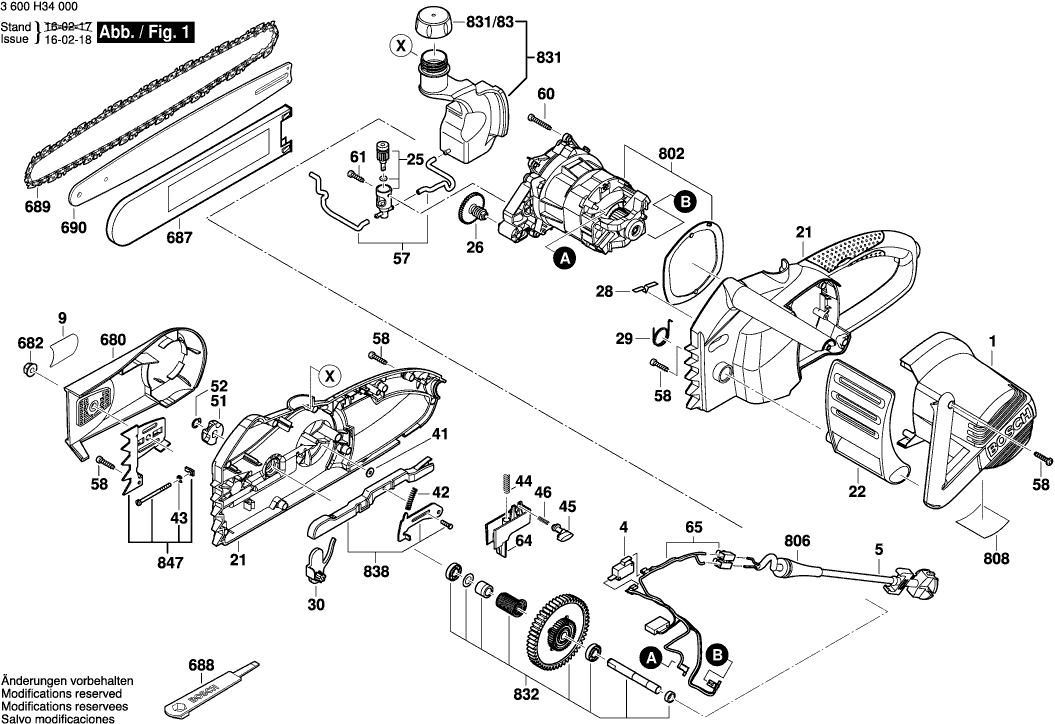

Dessins des BOSCH 3600H34003 ( AKE40 )
Liste de pièces de rechange des BOSCH 3600H34003 ( AKE40 )
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC. Le montant exact de la TVA est calculé dans le panier en fonction du pays dans lequel vous souhaitez recevoir le colis.
| Carter De Moteur VERT | ||||
| 1 | 2609001023 | Carter De Moteur VERT | € 13.33 | |
| Commutateur | ||||
| 4 | 2609001096 | Commutateur | € 7.34 | |
| Câble d alimentation EU 0,4m 2 x 1,0mm H07 RN-F | ||||
| 5 | 2604460183 | Câble d alimentation EU 0,4m 2 x 1,0mm H07 RN-F | € 8.26 | |
| Épuisé | ||||
| 9 | 2609001619 | Épuisé | ||
| Carter | ||||
| 21 | 2609001110 | Carter | € 67.85 | |
| Bouclier Protecteur | ||||
| 22 | 2609001024 | Bouclier Protecteur | € 9.60 | |
| Pompe | ||||
| 25 | 1600A009Y6 | Pompe | € 13.33 | |
| Engrenage A Vis | ||||
| 26 | 2609001043 | Engrenage A Vis | € 8.26 | |
| Ressort | ||||
| 28 | 2609001047 | Ressort | € 1.00 | |
| Ressort De Torsion | ||||
| 29 | 2609006397 | Ressort De Torsion | € 1.34 | |
| Levier | ||||
| 30 | 2609001032 | Levier | € 2.40 | |
| Rondelle plate DIN 9021-B 4,3-ST | ||||
| 41 | 2916011892 | Rondelle plate DIN 9021-B 4,3-ST | € 1.00 | |
| Ressort | ||||
| 42 | 2609001093 | Ressort | € 1.00 | |
| Anneau D’arret DIN 6799-3,2 | ||||
| 43 | 2916080906 | Anneau D’arret DIN 6799-3,2 | € 1.00 | |
| Ressort De Compression | ||||
| 44 | 2609001048 | Ressort De Compression | € 1.00 | |
| Interrupteur De Sécurité | ||||
| 45 | 2609001031 | Interrupteur De Sécurité | € 2.86 | |
| Ressort De Compression | ||||
| 46 | 2609001090 | Ressort De Compression | € 1.00 | |
| Pignon à chaîne | ||||
| 51 | 2609001036 | Pignon à chaîne | € 6.74 | |
| Anneau de retenue DIN 471-10x1MM-FSt | ||||
| 52 | 2916650001 | Anneau de retenue DIN 471-10x1MM-FSt | € 1.34 | |
| Tuyau | ||||
| 57 | 2609001086 | Tuyau | € 1.34 | |
| Vis A Tete Bombee Torx 4x20 | ||||
| 58 | 2603490023 | Vis A Tete Bombee Torx 4x20 | € 1.00 | |
| Vis A Tete Bombee Torx 4x25 | ||||
| 60 | 2603490024 | Vis A Tete Bombee Torx 4x25 | € 1.34 | |
| Vis A Tete Bombee Torx 4x12 | ||||
| 61 | 2603490021 | Vis A Tete Bombee Torx 4x12 | € 1.00 | |
| Segment De Commutation | ||||
| 64 | 2609001029 | Segment De Commutation | € 2.10 | |
| Filtre D’antiparasitage | ||||
| 65 | 2609004394 | Filtre D’antiparasitage | € 7.34 | |
| Capot De Protection NOIR | ||||
| 680 | 2609001045 | Capot De Protection NOIR | € 15.18 | |
| Ecrou Hex | ||||
| 682 | 2609001307 | Ecrou Hex | € 1.00 | |
| Protege-Chaine | ||||
| 687 | 1605510329 | Protege-Chaine | € 9.60 | |
| Tournevis Coude | ||||
| 688 | 2609001095 | Tournevis Coude | € 4.20 | |
| Chaine A Scier AKE 40 | ||||
| 689 | 2609007365 | Chaine A Scier AKE 40 | € 32.87 | |
| Rail De Guidage 400 MM | ||||
| 690 | 1602317007 | Rail De Guidage 400 MM | € 60.85 | |
| Moteur | ||||
| 802 | 2609002728 | Moteur | € 90.42 | |
| Manchon | ||||
| 806 | 2609005766 | Manchon | € 2.86 | |
| Épuisé | ||||
| 808 | 2609002882 | Épuisé | ||
| Reservoir D’huile | ||||
| 831 | 2609001599 | Reservoir D’huile | € 15.18 | |
| Bouchon de Réservoir | ||||
| 831/83 | 2609001040 | Bouchon de Réservoir | € 2.40 | |
| Épuisé | ||||
| 832 | 2609001100 | Épuisé | ||
| Tringlerie | ||||
| 838 | 2609001597 | Tringlerie | € 15.18 | |
| Tole De Construction | ||||
| 847 | 1600A00318 | Tole De Construction | € 7.34 | |
