Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3600H34400 ( AKE30S )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

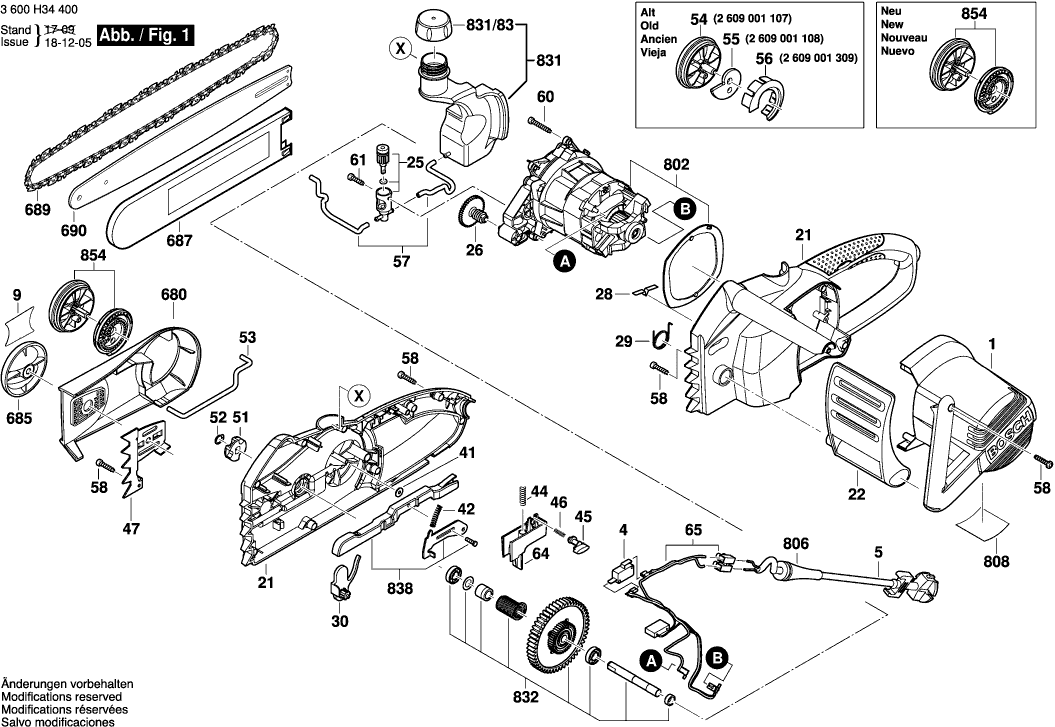

Dessins des Bosch 3600H34400 ( AKE30S )
Liste de pièces de rechange des Bosch 3600H34400 ( AKE30S )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Pompe A Huile | ||||
| 0 | 1600A01A55 | 13.13 | 15.76 | |
| Carter De Moteur VERT | ||||
| 1 | 2609001023 | 13.13 | 15.76 | |
| Commutateur | ||||
| 4 | 2609001096 | 7.46 | 8.95 | |
| Câble d alimentation | ||||
| 5 | 2604460183 | 8.35 | 10.02 | |
| Plaque De Marque AKE 30 S | ||||
| 9 | 2609002664 | 2.40 | 2.88 | |
| Carter | ||||
| 21 | 2609001110 | 47.53 | 57.04 | |
| Bouclier Protecteur | ||||
| 22 | 2609001024 | 9.67 | 11.60 | |
| Pompe A Huile | ||||
| 25 | 1600A01A55 | 13.13 | 15.76 | |
| Engrenage A Vis | ||||
| 26 | 2609001043 | 8.35 | 10.02 | |
| Ressort | ||||
| 28 | 2609001047 | 1.00 | 1.20 | |
| Ressort De Torsion | ||||
| 29 | 2609006397 | 1.49 | 1.79 | |
| Levier | ||||
| 30 | 2609001032 | 2.40 | 2.88 | |
| Rondelle plate | ||||
| 41 | 2916011892 | 1.00 | 1.20 | |
| Ressort | ||||
| 42 | 2609001093 | 1.00 | 1.20 | |
| Ressort De Compression | ||||
| 44 | 2609001048 | 1.00 | 1.20 | |
| Interrupteur De Sécurité | ||||
| 45 | 2609001031 | 2.86 | 3.43 | |
| Ressort De Compression | ||||
| 46 | 2609001090 | 1.00 | 1.20 | |
| Tole De Construction | ||||
| 47 | 2609007270 | 5.81 | 6.97 | |
| Pignon à chaîne | ||||
| 51 | 2609001036 | 6.73 | 8.08 | |
| Anneau de retenue | ||||
| 52 | 2916650001 | 2.40 | 2.88 | |
| Barre | ||||
| 53 | 2609001109 | 8.35 | 10.02 | |
| Tuyau | ||||
| 57 | 2609001086 | 1.49 | 1.79 | |
| Vis A Tete Bombee Torx | ||||
| 58 | 2603490023 | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 60 | 2603490024 | 1.49 | 1.79 | |
| Vis A Tete Bombee Torx | ||||
| 61 | 2603490021 | 1.00 | 1.20 | |
| Segment De Commutation | ||||
| 64 | 2609001029 | 2.08 | 2.50 | |
| Filtre D’antiparasitage | ||||
| 65 | 2609004394 | 7.46 | 8.95 | |
| Capot De Protection NOIR | ||||
| 680 | 2609001104 | 14.94 | 17.93 | |
| Roue | ||||
| 685 | 2609001106 | 4.94 | 5.93 | |
| Plus disponible, pas de remplacement | ||||
| 687 | 1605510329 | |||
| Chaine A Scier AKE 30, AKE 30 LI | ||||
| 689 | 2609007363 | 23.90 | 28.68 | |
| Rail De Guidage 300 MM | ||||
| 690 | 1602317005 | 18.94 | 22.73 | |
| Moteur | ||||
| 802 | 2609002728 | 88.83 | 106.60 | |
| Manchon | ||||
| 806 | 2609005766 | 2.86 | 3.43 | |
| Plaque signalétique | ||||
| 808 | 160111A3V3 | 2.40 | 2.88 | |
| Reservoir D’huile | ||||
| 831 | 2609001599 | 16.79 | 20.15 | |
| Bouchon de Réservoir | ||||
| 831/83 | 2609001040 | 2.40 | 2.88 | |
| Plus disponible, pas de remplacement | ||||
| 832 | 2609001100 | |||
| Tringlerie | ||||
| 838 | 2609001597 | 14.94 | 17.93 | |
| Roue | ||||
| 854 | 2609004723 | 14.94 | 17.93 | |
