Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0600836003 (AKE30-17S)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

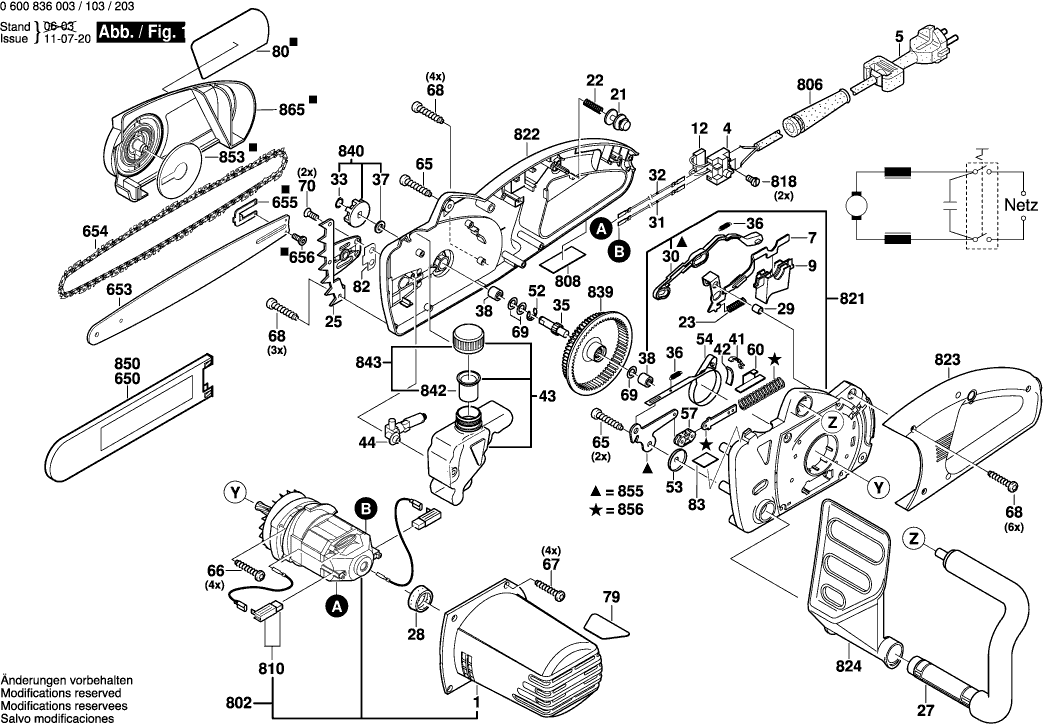

Dessins des Bosch 0600836003 (AKE30-17S)
Liste de pièces de rechange des Bosch 0600836003 (AKE30-17S)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur | ||||
| 1 | 1605190228 | 6.73 | 8.08 | |
| Plus disponible, pas de remplacement | ||||
| 4 | 1607200156 | |||
| Câble d alimentation | ||||
| 5 | 1604460242 | 8.35 | 10.02 | |
| Levier | ||||
| 7 | 1602002008 | 6.73 | 8.08 | |
| Plus disponible, pas de remplacement | ||||
| 9 | 1603231020 | |||
| Condensateur Antiparasit. | ||||
| 12 | 2609004863 | 3.44 | 4.13 | |
| Axe De Blocage | ||||
| 21 | 1600390019 | 1.49 | 1.79 | |
| Ressort De Compression | ||||
| 22 | 1604617008 | 1.00 | 1.20 | |
| Ressort De Compression | ||||
| 23 | 1604617009 | 1.00 | 1.20 | |
| Support De Sabre | ||||
| 25 | 1601098008 | 5.81 | 6.97 | |
| Poignee | ||||
| 27 | 1605133045 | 13.13 | 15.76 | |
| Bague Intermediaire | ||||
| 28 | 1600206038 | 1.49 | 1.79 | |
| Coussinet | ||||
| 29 | 1600300096 | 1.49 | 1.79 | |
| Plus disponible, pas de remplacement | ||||
| 30 | 1602319022 | |||
| Cable De Connexion | ||||
| 31 | 1604431003 | 2.08 | 2.50 | |
| Pas d'informations disponibles, non commandable | ||||
| 32 | 1604431004 | |||
| Anneau de retenue | ||||
| 33 | 2916650001 | 2.40 | 2.88 | |
| Arbre | ||||
| 35 | 1606100039 | 13.13 | 15.76 | |
| Ressort De Traction | ||||
| 36 | 1604650016 | 1.00 | 1.20 | |
| Rondelle De Feutre | ||||
| 37 | 1600205037 | 1.00 | 1.20 | |
| Douille à aiguilles | ||||
| 38 | 2600917006 | 3.44 | 4.13 | |
| Pas d'informations disponibles, non commandable | ||||
| 41 | 1601329038 | |||
| Plus disponible, pas de remplacement | ||||
| 42 | 1600026004 | |||
| Reservoir D’huile | ||||
| 43 | 1605405004 | 14.94 | 17.93 | |
| Plus disponible, pas de remplacement | ||||
| 44 | 1605437003 | |||
| Anneau D’arret | ||||
| 52 | 2916080012 | 1.49 | 1.79 | |
| Rondelle A Epaulement | ||||
| 53 | 1600328030 | 1.49 | 1.79 | |
| Ruban De Frein | ||||
| 54 | 1604652020 | 4.94 | 5.93 | |
| Porte-Levier | ||||
| 57 | 1600390018 | 2.86 | 3.43 | |
| Plateau De Pression | ||||
| 60 | 1600590012 | 1.49 | 1.79 | |
| Vis A Tete Bombee | ||||
| 65 | 2914211528 | 1.00 | 1.20 | |
| Vis A Tete Bombee | ||||
| 66 | 2914211528 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 67 | 2914201506 | |||
| Pas d'informations disponibles, non commandable | ||||
| 68 | 2914201506 | |||
| Rondelle De Friction | ||||
| 69 | 1600100038 | 1.49 | 1.79 | |
| Vis à Tôle | ||||
| 70 | 2910601325 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 79 | 1601118A25 | |||
| Plaque De Marque | ||||
| 80 | 1601118A26 | 3.44 | 4.13 | |
| Joint | ||||
| 82 | 1601010009 | 2.08 | 2.50 | |
| Pas d'informations disponibles, non commandable | ||||
| 83 | 1601118A64 | |||
| Plus disponible, pas de remplacement | ||||
| 650 | 1605510329 | |||
| Rail De Guidage 300 MM | ||||
| 653 | 1602317005 | 18.94 | 22.73 | |
| Chaine A Scier AKE 30, AKE 30 LI | ||||
| 654 | 2609007363 | 23.90 | 28.68 | |
| Plaque D’ajustage | ||||
| 655 | 1601015035 | 5.81 | 6.97 | |
| Vis à tête fraisée | ||||
| 656 | 1603421003 | 1.00 | 1.20 | |
| Plus disponible, pas de remplacement | ||||
| 802 | 1607000A40 | |||
| Manchon | ||||
| 806 | 2609005766 | 2.86 | 3.43 | |
| Plaque signalétique | ||||
| 808 | 160111A3H3 | 2.40 | 2.88 | |
| Plus disponible, pas de remplacement | ||||
| 810 | 1607000A43 | |||
| Vis à tête cylindrique | ||||
| 818 | 2603410001 | 1.49 | 1.79 | |
| Coquille | ||||
| 821 | 1607000A44 | 13.13 | 15.76 | |
| Coquille | ||||
| 822 | 1607000884 | 52.45 | 62.94 | |
| Poignee | ||||
| 823 | 1605133046 | 27.81 | 33.37 | |
| Pas d'informations disponibles, non commandable | ||||
| 824 | 1615510004 | |||
| Roue A Denture Interieure | ||||
| 839 | 1607000A06 | 18.94 | 22.73 | |
| Plus disponible, pas de remplacement | ||||
| 840 | 1607000885 | |||
| Tamis | ||||
| 842 | 1607431000 | 4.94 | 5.93 | |
| Bouchon de Réservoir | ||||
| 843 | 1607000A47 | 6.73 | 8.08 | |
| Plus disponible, pas de remplacement | ||||
| 850 | 1605510329 | |||
| Couvercle Anti-Poussiere | ||||
| 853 | 1605190190 | 2.86 | 3.43 | |
| Bras De Levier | ||||
| 855 | 1607000A41 | 4.18 | 5.02 | |
| Guide A Ressort | ||||
| 856 | 1607000A42 | 2.86 | 3.43 | |
| Plus disponible, pas de remplacement | ||||
| 865 | 1607000887 | |||
