Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3600H47K00 (AHS70-34)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

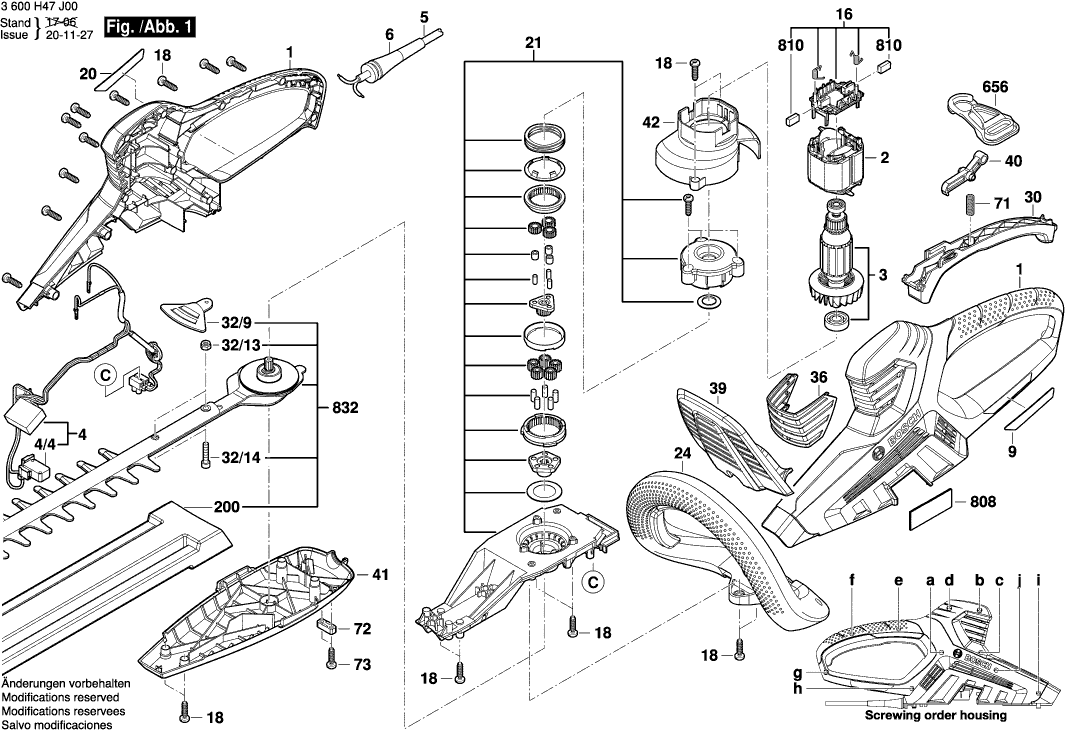

Dessins des Bosch 3600H47K00 (AHS70-34)
Liste de pièces de rechange des Bosch 3600H47K00 (AHS70-34)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Plus disponible, pas de remplacement | ||||
| 1 | 2609004992 | |||
| Épanouissement Polaire 220-240V | ||||
| 2 | 2609005073 | 16.79 | 20.15 | |
| Induit 220-240V | ||||
| 3 | 2609005074 | 39.14 | 46.97 | |
| Plus disponible, pas de remplacement | ||||
| 4 | 2609005076 | |||
| Plus disponible, pas de remplacement | ||||
| 4/4 | 2609006801 | |||
| Câble d alimentation EU 0,46m 2 x 1,0mm H05 VV-F | ||||
| 5 | 2604460182 | 9.67 | 11.60 | |
| Manchon | ||||
| 6 | 2600703017 | 2.40 | 2.88 | |
| Plaque De Marque AHS 70-700 | ||||
| 9 | 160111C0R6 | 2.40 | 2.88 | |
| Plaque De Marque AHS 680-34 | ||||
| 9 | 161111C03L | 2.40 | 2.88 | |
| Plaque De Marque AHS 70-34 | ||||
| 9 | 2609005479 | 2.40 | 2.88 | |
| Plus disponible, pas de remplacement | ||||
| 16 | 2609005884 | |||
| Vis | ||||
| 18 | 2603490022 | 1.00 | 1.20 | |
| Note D’avertissement | ||||
| 20 | 2609005882 | 1.00 | 1.20 | |
| Plus disponible, pas de remplacement | ||||
| 21 | 2609005008 | |||
| Rondelle De Compensation | ||||
| 21/10 | 2609005021 | 1.00 | 1.20 | |
| Rondelle De Compensation | ||||
| 21/2 | 2609005018 | 1.00 | 1.20 | |
| Cage Transmis. Planetaire | ||||
| 21/3 | 2609005019 | 3.71 | 4.45 | |
| Boulon | ||||
| 21/4 | 2609005020 | 1.00 | 1.20 | |
| Roue Cylindrique | ||||
| 21/5 | 2609005012 | 1.00 | 1.20 | |
| Plus disponible, pas de remplacement | ||||
| 21/6 | 2609005016 | |||
| Plus disponible, pas de remplacement | ||||
| 21/7 | 2609005017 | |||
| Roulement A Aiguilles | ||||
| 21/8 | 2609005318 | 1.32 | 1.58 | |
| Plus disponible, pas de remplacement | ||||
| 21/9 | 2609005011 | |||
| Plus disponible, pas de remplacement | ||||
| 24 | 2609005132 | |||
| Segment De Commutation | ||||
| 30 | 2609005006 | 2.40 | 2.88 | |
| Douille | ||||
| 32/13 | 160030010N | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 32/14 | 2609005695 | 1.00 | 1.20 | |
| Protection Contre Coups | ||||
| 32/9 | 2609005045 | 2.86 | 3.43 | |
| Panneau Decoratif | ||||
| 36 | 2609004997 | 1.49 | 1.79 | |
| Segment De Protection | ||||
| 39 | 2609005047 | 4.94 | 5.93 | |
| Levier | ||||
| 40 | 2609005007 | 1.00 | 1.20 | |
| Plus disponible, pas de remplacement | ||||
| 41 | 2609004994 | |||
| Enveloppe De Ventilateur | ||||
| 42 | 2609004996 | 1.49 | 1.79 | |
| Ressort De Compression | ||||
| 71 | 2604610028 | 1.49 | 1.79 | |
| Support De Cable | ||||
| 72 | 2601035001 | 1.49 | 1.79 | |
| Vis | ||||
| 73 | 2603490022 | 1.00 | 1.20 | |
| Protege Couteaux | ||||
| 200 | 2609005517 | 14.94 | 17.93 | |
| Plaque signalétique | ||||
| 808 | 160111A4E0 | 2.40 | 2.88 | |
| Plus disponible, pas de remplacement | ||||
| 810 | 1607000CE3 | |||
| Lame 70 cm | ||||
| 832 | 2609005916 | 110.30 | 132.36 | |
